描述
产品详情
· 型号：IS420UCSBH4A
· 品牌：GE（General Electric / GE Vernova）
· 系列：Mark VIe / Mark VIeS
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品型号 | IS420UCSBH4A | UCSB 单板控制器 |
| 适用系统 | GE Mark VIe, Mark VIeS, EX2100e, LS2100e | 燃机/励磁/静态起动 |
| CPU | Intel EP80579 | 1066 MHz 嵌入式处理器 |
| 操作系统 | QNX Neutrino RTOS | 硬实时多任务 |
| 系统内存 | 256 MB DDR2 SDRAM | 带ECC纠错 |
| 程序存储 | 2 GB NAND Flash | 支持在线固件/程序更新 |
| 以太网端口 | 5× RJ45 10/100Base-TX | 3×IONet + 2×控制网，支持EGD/Modbus TCP |
| 时钟同步 | IEEE 1588 (PTP) | 微秒级多控制器同步 |
| 额定功耗 | 17.3 W（典型）/ 28.7 W（峰值） | 内置电源转换 |
| 供电要求 | 18–30 VDC（额定24/28 VDC） | 反极性保护可选 |
| 冗余架构 | 支持Simplex / Dual / TMR（三重模件冗余） | 依系统配置而定 |
| 冷却方式 | 自然对流（无风扇，无电池） | 降低机械故障点 |
| 工作温度 | -30℃ ~ +65℃ | 宽温工业级 |
| 存储温度 | -40℃ ~ +85℃ | — |
| 湿度 | 5%~95% RH（无冷凝） | ISA-S71.04 G3 污染耐受 |
| 抗振/抗冲 | 1mm pk-pk(2–13.2Hz) / 0.7g(13.2–150Hz)；10g 半正弦11ms | — |
| 安全认证 | UL E207685 Cl.I Div.2 Grp.A-D；UL DEMKO 12 ATEX 1114875X（Zone 2 Grp.IIC） | 危险区域适用 |

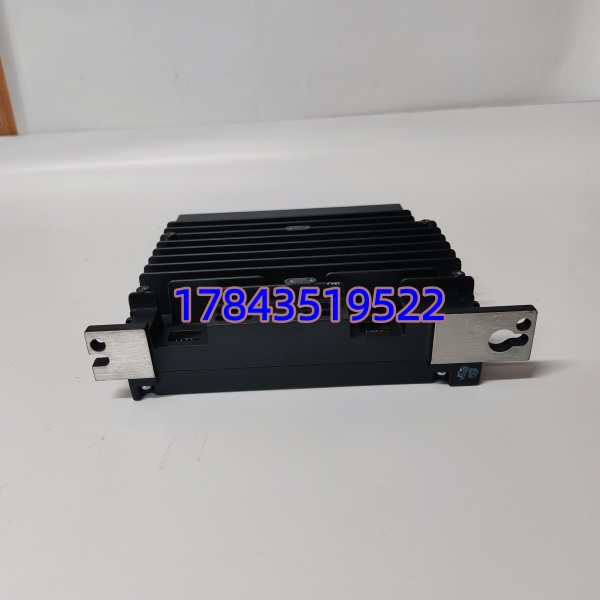

| 安装方式 | 面板直接安装（垂直鳍片朝向气流）或Mark VIe机架插槽 | 三防漆涂层 |

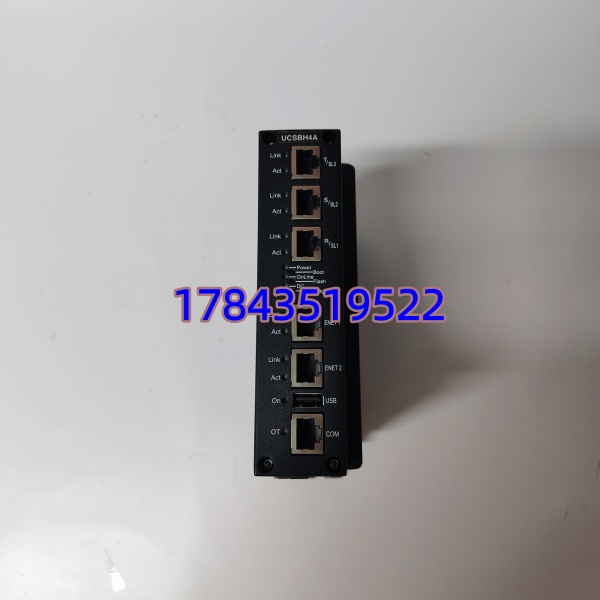

| 诊断接口 | LED指示（PWR/BOOT/STATUS/ERR/IONet）+ 红外串口 + 软件复位按钮 | 配合ToolboxST诊断 |
产品介绍

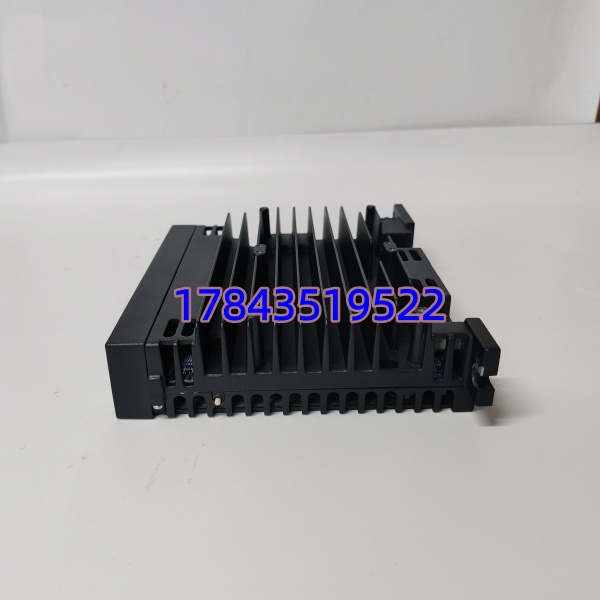

现场实测发现，燃机控制柜里最怕的就是风扇堵灰导致控制器宕机——H4A版本专门砍掉了风扇，靠铝鳍片自然对流散热，在某沿海电厂盐雾环境跑了三年没出过温保（当然进风口得定期吹尘）。它是Mark VIe系统的运算核心，1066MHz EP80579跑QNX硬实时内核，256MB ECC内存保证控制扫描周期稳定在毫秒级，IONet专网与I/O Pack通信延迟极低，配合IEEE 1588能把多控制器时钟偏差压到微秒档。
严格来说，它只在Mark VIe ToolboxST固件R2.0及以上原生支持H4A硬件描述文件（早期R1.x需确认背板定义是否匹配原厂SB手册）。商业层面，H4A比带风扇的H3A更适合粉尘/高湿场合减少运维频次，支持在线程序下装不停机，TMR冗余下单点故障无扰切换，是老旧Speedtronic升级或Mark VIe新建项目的首选主控。无原厂新机时也可考虑测试合格的翻新库存，交期通常比订货快2–3周。
替换与升级建议
✅ 直接替换：IS420UCSBH4A ←→ IS420UCSBH4A（同型号跨批次直接互换，注意插拔前断电离线，ToolboxST重新识别序列号即可，工时≈30min）
⚠️ 软件兼容（需改配置）：
- IS420UCSBH3A（1200MHz带风扇）→ 替H4A：硬件引脚兼容，但H3A有主动风扇、H4A无风扇，同一机架内禁止混用H3A与H4A。替换需在ToolboxST中加载对应H3A硬件描述并重新下载控制程序，改动量中等，无额外硬件成本，但需评估机柜散热是否满足H3A排风方向。
- IS420UCSBH2A/H1A → H4A：早期UCSB版本，CPU主频较低，H4A可向下兼容运行旧应用逻辑，但需核对IONet端口分配及ToolboxST版本≥R2.0，部分老项目需微调I/O Pack映射。
❌ 硬件不兼容：
- IS220系列I/O Pack、UCSc系列控制器、Mark VI/V Simadyn D：架构不同，背板/通信协议均不互通，无法直接替代。
- Mark VIe 新一代Vernova平台（如新型UCSx模块）：需整套机箱与I/O架构更换，不属于同代替换范畴。
若您的系统原配H4A已停产且无全新库存，目前市场主要靠原厂测试翻新件或NOS（New Old Stock），建议先核实现有ToolboxST版本再锁型号。
