描述
产品详情

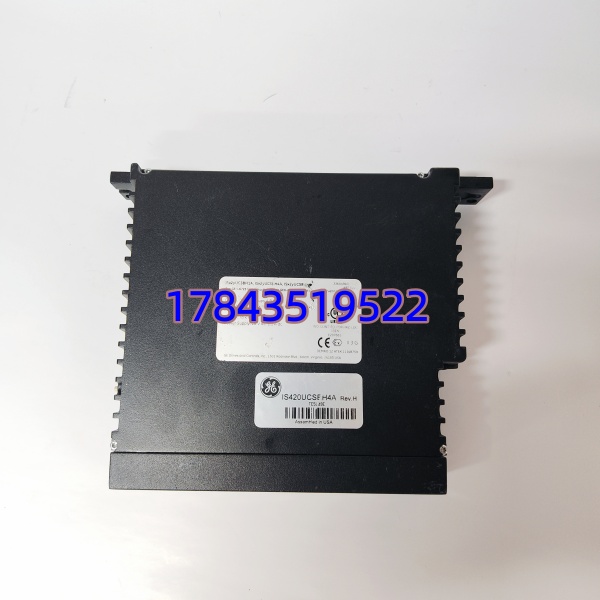

· 型号：IS420UCSBH4A
· 品牌：GE（现GE Vernova Industrial Automation）
· 系列：Mark VIe / Mark VIeS / EX2100e / LS2100e — UCSB Controller
规格参数
- 模块类型：UCSB 通用单板控制处理器（Universal Controller Single Board）
- 处理器：Intel EP80579 @ 1066 MHz（SoC，含加密加速）
- 操作系统：QNX Neutrino 实时多任务 RTOS
- 内存：256 MB DDR2 SDRAM（带ECC），2 GB NAND Flash（程序/固件存储）
- 板载I/O：2×霍尔效应脉冲输入、2×模拟量输入、4×数字量I/O（有限本地信号，主要用于诊断）
- 通讯接口：3×IONet（R/S/T端口，100Mbps 专用I/O以太网），2×控制网口（HMI/SCADA/Engineering），1×红外串口（调试）
- 时间同步：IEEE 1588 PTP（精度≤100μs）
- 冗余支持：Simplex / Dual / TMR（Triple Modular Redundancy）配置，切换无扰动
- 供电电压：18～30 V DC（额定24 V DC 或 28 V DC），内置电源转换
- 功耗：典型17.3 W，峰值约28.7 W
- 安装方式：直接螺栓固定于控制柜金属安装板（垂直安装，鳍片风道无阻），附接地编织带
- 冷却方式：自然对流无风扇（被动散热鳍片）
- 特殊设计：无电池、无跳线、内置自诊断、Flash支持在线固件更新不停机
- 工作温度：-30℃ ～ +65℃
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH 非凝露
- 环境等级：ISA-S71.04G3 三防漆涂层，Class I Div 2 Groups A-D，ATEX Zone 2
- 编程/组态软件：GE ToolboxST（ControlST Suite）
- 尺寸（约）：160×160×120 mm（含散热鳍片）
产品介绍
IS420UCSBH4A是GE Mark VIe系统的”大脑”——一块独立安装的无风扇控制器，跑QNX实时系统，专门执行燃气/蒸汽轮机调节控制、顺序控制、保护逻辑和励磁算法。它不像传统PLC把I/O做在背板上，而是通过专用IONet以太网与IS220系列I/O包通讯，这种分布架构让控制柜更小、I/O扩展更灵活。
坦白讲，这块板子最大的优点是无电池无风扇设计少两个典型故障点，我在现场见过老Speedtronic Mark V因电池漏液毁板子，UCSB就没这烦恼。有一点要注意：它和IS420UCSBSIA（安全版）物理外观几乎一样但固件不同，别混用；另外H4A后缀表示1066MHz高性能版，早期600MHz版（UCSBH1A）不能简单互换——换件必须核对原系统BOM，ToolboxST下载对应工程文件。
应用场景与行业案例
痛点：老Mark V或第三方PLC在燃机控制上扫描周期跟不上调节回路需求，IONet通讯抖动大导致伺服阀指令延迟，轻则负荷波动重则跳闸。UCSBH4A的1066MHz+IONet确定性延时保障控制周期稳定，且支持TMR三重冗余——单块故障不停机。
典型场景：
- 电厂 — 燃气轮机/蒸汽轮机 Mark VIe 主控（ simplex或TMR），通过IONet带IS220 PDIAH/PRTDH/TDIC模块
- 励磁系统 — EX2100e 励磁控制柜主处理器，与功率柜IGBT驱动模块通讯
- 静态起动 — LS2100e 大型同步电机变频软启动控制器
- 老厂升级 — Mark V → Mark VIe 改造替换，保留部分现场接线借IS220 I/O包过渡
真实案例：
沿海某9F燃机电厂Mark VIe主控柜UCSBH4A报”Processor Fail”无法清除，TMR配置下B/C卡接管未跳机但进入降级模式。调一块同型号备件（先核对ToolboxST工程版本兼容），断电拆接地编织带→松4颗安装螺钉→换新→恢复接地→上电自动同步对端控制器配置，全程约20分钟系统恢复全冗余。老师傅说——TMR架构救了一次非计划停机，但这块H4A板该在备件柜常驻冷备。
