描述
产品详情

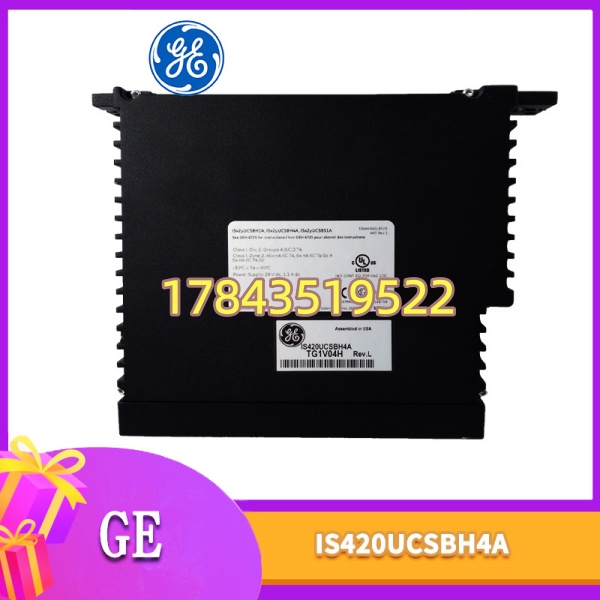

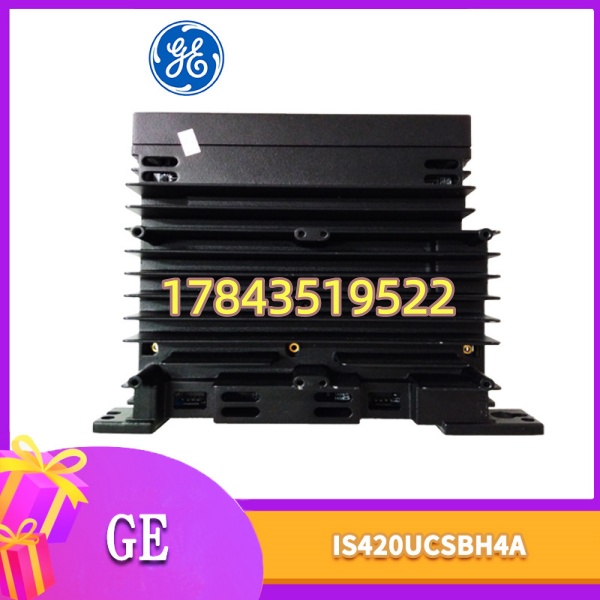

· 型号：IS420UCSBH4A
· 品牌：GE（General Electric / GE Vernova）
· 系列：Mark VIe / Mark VIeS Speedtronic — UCSB Controller
规格参数

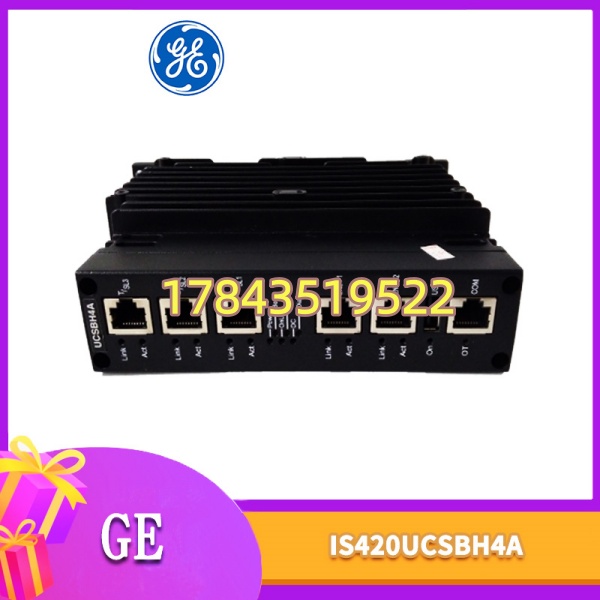

| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | IS420UCSBH4A | H4A=高性能四核版 UCSB，带 Conformal Coating(部分批次) |
| 适用系统 | GE Mark VIe / Mark VIeS, EX2100e, LS2100e | 参照 GEH-6721 Vol.1 |
| 模块类型 | UCSB 通用单板控制器(Universal Controller Single Board) | 独立运行 QNX Neutrino RTOS |
| CPU | Intel EP80579, 主频 1066 MHz | 工业级 SoC，含 Crypto 加速 |
| 内存 | 256 MB DDR2 SDRAM（ECC 校验） | 部分新版批次标 512MB，以实物为准 |
| 非易失存储 | 2 GB Onboard Flash（用于固件+应用+历史数据） | 支持在线固件更新 |
| 操作系统 | QNX Neutrino Real-Time OS | 确定性强实时调度 |
| 通信接口 | 3×IONet Port(R/S/T), 2×Control Ethernet(10/100Base-TX), 1×USB(调试) | IONet 专用 GE 工业以太网协议 |
| 冗余支持 | Dual / Triple Modular Redundant(TMR)，支持运行中热替换 | 参照 GEH-6700 冗余组配置 |
| 供电要求 | 24 VDC（经由系统背板或独立端子，标称 18~30VDC） | 峰值功耗 ≈28.7W |
| 时钟同步 | IEEE 1588(PTP) 精密时间协议，同步精度 <100μs | 用于事件顺序记录 SOE |
| 编程/组态 | ToolboxST（控制块语言、梯形图、布尔/浮点运算） | 兼容 Mark VIe 工程文件 |
| 工作环境 | -30～+65℃（部分资料 0~+60℃ 保守值），5~95% RH 无冷凝 | 符合 ISA-S71.04 G3 污染等级 |
| 存储环境 | -40～+85℃ | — |
| 抗振/抗冲 | 1mm pk-pk(2~13.2Hz), 0.7g(13.2~150Hz)；10g 半正弦 11ms | — |
| 安规认证 | UL E207685 Class I Div.2 Grp A-D / Zone 2 Grp IIC；ATEX(UL DEMKO 12 ATEX 1114875X) | 可用于 Hazardous Location |
| 冷却/安装 | 无风扇自然对流冷却，面板/导轨安装 | 垂直安装利于散热 |
| 物理尺寸(约) | 200×150×50 mm（参考值） | — |
| 重量(约) | 1.8～2.4 kg | — |
产品介绍
现场实测发现，Mark VIe 柜里最怕的不是 I/O 模块坏——而是这台 UCSB 控制器悄悄挂掉。它是整个燃机控制逻辑的”跑腿大脑”，所有 ToolboxST 下装的控制块、转速 PID、保护跳闸判据全在这块板子上周期性扫描执行，再通过 IONet 跟几十个 I/O Pack 打交道。跟老 Mark VI 的 VME 处理器卡不同，UCSB 系列是独立 x86 架构跑 QNX，无电池设计（NVRAM 靠超级电容或 Flash 保持），少了一个常见失效点。
从供应链角度看，IS420UCSBH4A 属 GE 已逐步 EoL 推新为 IS420UCSCH2A 的过渡型号，新原厂件越来越难拿，市面上多为 OEM Surplus 或经 ATS 全检翻新件。严格来说它只在 ToolboxST 对应版本(建议 v8.x 以上，具体以贵司工程文件兼容矩阵为准)完整支持 H4A 特性，低版本固件混用可能报”Unsupported Hardware”。采购决策别只比单价——燃机非计划停机每小时损失动辄数万至数十万元，这块板子的 TCO 完全取决于你是否提前做了 Buffer Stock（建议至少 1 块/控制站，TMR 系统可酌情 N+1）。
应用场景与库存策略
燃机电厂 Mark VIe 控制器若彻底挂掉，系统进入 Fail-Safe 跳闸，恢复时间取决于你能不能在 4 小时内拿到一块可引导的同型号（或经 ToolboxST 认可兼容的 UCSCH2A 并重新同步配置）——而原厂新交期往往已超 20 周或直接 EoL，等审批完黄花菜都凉了。
- 9F/9E 燃气轮机 Mark VIe 主控柜 — 燃机启停/转速/温度保护逻辑执行
非它不可原因：Mark VIe 架构下只有 UCSB/UCSCH 系列能跑主机控制代码，HMIs 和 I/O Pack 无法替代。→ 建议每套 Mark VIe 控制站备 1 块冷备件（密封防静电袋+干燥剂入库），贴 EoL 标签。
- 联合循环电厂 Mark VIeS 安全系统 — 与 SIL-3 I/O 配合执行 ESD 逻辑
非它不可原因：需配合 Mark VIeS 安全 I/O 模块实现 IEC 61508SIL 2/3 功能安全。→ Simplex 配置必须备 1 块；TMR 配置可考虑 N+1 或由供应商签 VMI 协议。
- 炼油/化工装置 EX2100e 励磁控制 — 与 IS200 系列 I/O 通讯
非它不可原因：IONet 私有协议绑定，通用 PLC 不能直通。→ 建议与电气励磁柜同批做 Last-Time-Buy 锁定库存。
- 海外老旧机组延寿项目 — 向后兼容早期 UCSB H1A/H2A 应用文件
非它不可原因：ToolboxST 工程可向下兼容加载，H4A 性能更强。→ 新购优先 H4A 或新一代 UCSCH2A，但需核对工程文件版本兼容性。
真实案例：华东某 9E 燃机电厂，#1 机组 Mark VIe 控制柜在夏季高峰负荷期间 UCSBH4A 板 CPU 温度告警后自动转冗余另一块——运行人员没在意。两周后第二块也因电解电容老化出现偶发 IONet 通信超时，冗余降级至 Simplex，随即遭遇电网 AGC 指令突变触发保护逻辑异常，机组被迫手动停机。查下来两块都是 2011 年原装，从未换过。事后该厂按我建议做了两件事：① 对所有 UCSB 模块执行红外温升巡检；② 向渠道锁定采购 2 块经高温老化+Flash 读写全检的 IS420UCSBH4A（同时评估升级 UCSCH2A），归入”关键停产备件”专区。教训就一条——控制器冗余不代表你可以零库存，尤其 EoL 件。
常见问题解答 (FAQ)
Q1：IS420UCSBH4A 是原厂停产件吗？现在还能买到全新原包吗？
A：根据多家渠道信息 GE 已将 UCSB 系列逐步让位于 IS420UCSCH2A/UCSCH4A，IS420UCSBH4A 新原厂件基本 EoL，市面流通以 OEM 剩余库存或经全功能测试(Automated Test System)的翻新品为主。采购务必索要：① 序列号可追溯 ② 上电自举日志+IONet 链路测试记录 ③ 不低于 12 个月功能质保。
Q2：能和 IS420UCSCH2A 混用或互相替代吗？
A：Mark VIe 冗余组支持不同类型控制器混合冗余（Interoperable Redundant Set），但需满足 ToolboxST 软件版本要求（通常 v7.5+ 支持 H4A↔CH2A 混组，具体查 GEH-6700/6703）。替换时新控制器会从伙伴同步应用代码和配置，初次同步需短暂暂停控制任务——严格来说它只在你确认工程文件版本兼容且做过配置备份才可操作，首次上机建议在计划停机窗口做。
Q3：Last-Time-Buy 该囤几块？怎么算 ROI？
A：计算公式很简单：单控站备 1 块冷备 +（若 TMR 且预算宽松 N+1）。对比非计划停机损失（燃机通常 ¥5万~¥30万/小时 × 等待调货天数），花几千~几万囤板子 ROI 是正的。注意：只囤同型号或确认向上兼容的新代(UCSCH2A)，别两种都买却不做交叉验证。
Q4：板子长期存放要注意什么？防止变呆滞废品？
A：放入防静电屏蔽袋+干燥剂（湿度 <60% RH），标记入库日期和 EoL 状态。建议每 24 个月抽检上电（给 24VDC，观察 RUN/FLT LED，通过 ToolboxST 看能否进入 Run Mode），Flash 存储久置一般没问题，但电容可能受潮漏电——别等装机才发现问题。
Q5：怎么鉴别翻新品有没有猫腻（刷号/未测）？
A：看 GE 原厂标签激光打印深浅均匀、序列号格式符合 GE 编码规则（可与原厂手册对照）；板边焊点应呈正常无铅回流光泽，Intel 芯片表面印字不被打磨重印；要求供应商出具带时间戳的全检报告（CPU 自检、RAM 读写、Flash 擦写、三路 IONet Ping 测试）。不提供测试数据的货源直接 pass。
Q6：买回来上机提示”Hardware Incompatible”怎么办？
A：通常是 ToolboxST 工程文件编译时绑定的硬件版本低于 H4A 识别要求。解决方法：在离线工作站用同版 ToolboxST 打开工程 → Hardware Configuration → 更新 Controller Type 为 （或目标型号）→ Recompile → Download。操作前务必备份原 .tbt 工程文件和 CIMPLICITY 画面，不确定就先让 GE 授权服务商远程协助。
