描述
产品详情

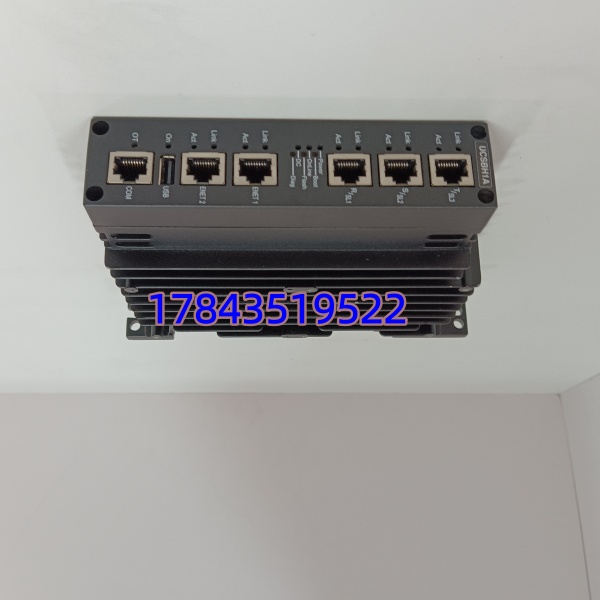

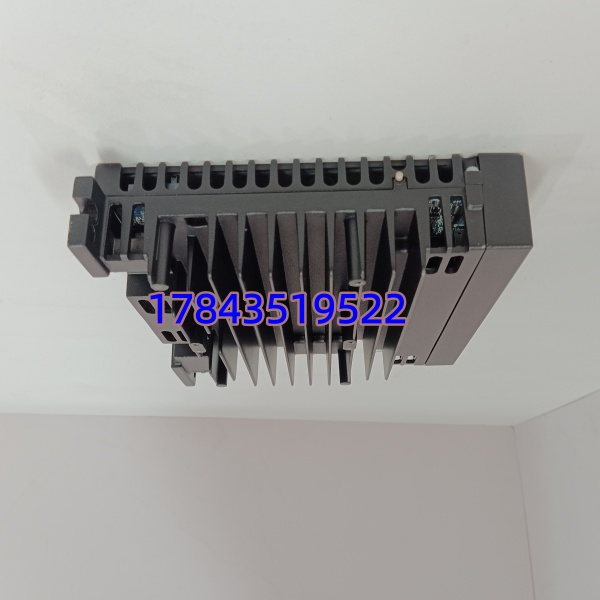

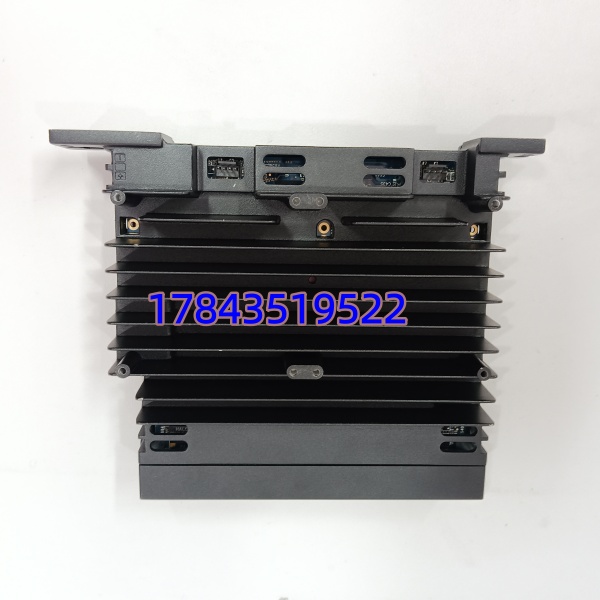

· 型号：IS420UCSBH1A
· 品牌：GE（General Electric / GE Vernova）
· 系列：Mark VIe Speedtronic — UCSB Controller Module（初代版，兼容 ToolboxST）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS420UCSBH1A（UCSB Series Controller for Mark VIe） |
| 适用系统 | GE Mark VIe（燃气/蒸汽轮机控制）、EX2100e 励磁、LS2100e 风洞/大型电机 |
| 模块类型 | UCSB 无背板控制器模块（Universal Control Station Block） |
| 微处理器 | Intel EP80579 @ 600 MHz（嵌入式 xScale 架构） |
| 操作系统 | QNX Neutrino RTOS，支持 Control Block / Ladder 逻辑 |
| 内存 | 256 MB DDR2 SDRAM（ECC），2 GB NAND Flash（应用+历史存储） |
| I/O 通信 | 板载 6×RJ45 10/100Base-TX Ethernet：3 口用于 R/S/T IONet，3 口用于 HMI/Historian/Peer |
| 时钟同步 | IEEE 1588 PTP，同步精度 ≤100 μs（依原厂 GEH-6725） |
| 冗余支持 | Simplex / Dual（热备） / TMR（三重模块冗余 2oo3 表决） |
| 供电要求 | 18 VDC（Min）～30 VDC（Max），额定 24VDC 或 28VDC，典型电流 1.5 A |
| 功耗 | 标称 15.6 W，峰值 ≤26.7 W |
| 状态指示 | 前面板 LED：PWR（电源）、RUN/FAIL、ACT（以太网活动）、3×IONet Link 状态 |
| 编程/调试 | ToolboxST（下载控制逻辑、在线监视），前面板 USB 口用于固件/配置导入 |
| 工作温度 | -30℃ ～ +65℃（IEC 60721-3-3 Class 3K3），存储 -40℃ ～ +85℃ |
| 防护/认证 | UL E207685 Class I Div 2 Groups A-D；ATEX Zone 2 Group IIC（UL DEMKO 12 ATEX 1114875X） |
| 安装方式 | 直接面板安装（螺钉固定散热鳍片侧朝外保证风道），无机架背板插槽 |
| 物理尺寸/重量 | ≈163×206×36 mm（6.4″×8.1″×1.4″），≈1.09 kg（2.4 lb） |
| 特殊设计 | 无风扇、无电池、无跳线设置；内置电源；三防漆 Conformal Coating |
产品介绍
在南方某 9F 燃机电厂做过 Mark VIe 柜点检——三台 UCSB 做 TMR，主机 RUN LED 闪但备机偶尔报”Controller Not Responding”，查是旧版 IS420UCSBH1A（Rev.C）上某只网口变压器温漂致 IONet 偶发丢包，升 Rev.E 或换同 Rev 备件后消失。IS420UCSBH1A 是 Mark VIe 的”大脑”，跟老 Mark VI 靠背板不同——它没有背板插槽，直接面板安装通过双绞以太网（IONet）跟 I/O Pack（如 IS200PSVOH1A、IS200PDIOH1A）对话，所以换控制器不涉及拔插背板金手指，但要注意 IONet 网线标签别插错位。严格来说 Rev.A/B/C/D/E 固件略有差异，换新板尽量找同 Rev（或确认 ToolboxST 工程兼容向上兼容），并在更换后用 ToolboxST 做 Compare 确认 Application Code 版本一致——曾碰过新板 Flash 空着直接插上进不了 Run Mode。
备件经理视角：GE 对 Mark VIe 仍属现役但早期 IS420UCSBH1A（特别是 Rev ≤D）新件趋紧，市面靠 NOS 和测过拆机件。它是燃机控制”单点”——三取二架构下一台异常可切但余下两台若任一台也临近寿命或 CF 镜像未同步会增加风险。建议每套 Mark VIe TMR 机组全厂集中备 1 块经同 Rev ToolboxST 读 ID 验证的冷备件，多台同型机可共享；若为 Simplex 配置（辅机/小透平）则建议每台至少 1 备或改双机冗余。
应用场景与库存策略
Mark VIe 控制器故障→燃机控制丧失进入 Trip 或 forced Manual，联合循环机组一次非计划停机损失常以数十万美金计。早期 Rev IS420UCSBH1A NOS 存量在收窄。
- 9E/9FA 燃气轮机 Mark VIe 主控（TMR UCSB 架构）（SIL 3 保护级）→ 非它不向下兼容 Mark VI VCMI → 建议全厂集中备 1 块冷备件（同 Rev），多台同型机共享；TMR 架构不做单台 1:1 但年度做备机插入验证
- EX2100e 静态励磁系统控制柜（Simplex 或 Dual UCSB）→ 若 Simplex 建议本机柜旁备 1 块或签 VMI；Dual 可参照 TMR 策略
- 蒸汽轮机 DEH Mark VIe 改造遗留（高温高湿加速板载电解老化）→ 建议结合大修做前面板 LED 状态记录存档，关注网口 RJ45 簧片氧化
- MRO 采购避坑 → 下单必须注明完整型号 及期望 Rev（如 Rev.E 或 Rev.D），要求附 ToolboxST 读取 Board ID + Flash 空或含兼容固件截图；IS420UCSBH4A 是升级版（更强 CPU）物理兼容但软件需匹配——混用不同代 UCSB 在同 TMR 三元组内不推荐（虽部分版本允许需查 Compatibility Matrix）
真实案例：华东某联合循环电厂 #3 机 Mark VIe TMR 配置，秋检发现 #2 UCSB（ Rev.C）前面板 ACT LED 不亮但 RUN 正常——ToolboxST 报”IONet Port 2 No Link”，查线 OK 疑 PHY 老化。当时按我建议库房有两年前囤的同 Rev NOS 件，按 SOP：先确认主/备机同步正常→断电拔出故障 UCSB→装新件→上电→自动从对等 UCSB 同步 App Code（约 90s）→RUN 亮起→比对 Trip Logic 无差异恢复。全程未切机。若等调货代理报 3～5 周（部分 Rev 已限单），期间双 UCSB 运行若再挂一台就变 Simplex 降安全等级触发 HAZOP 备注。
