产品详情

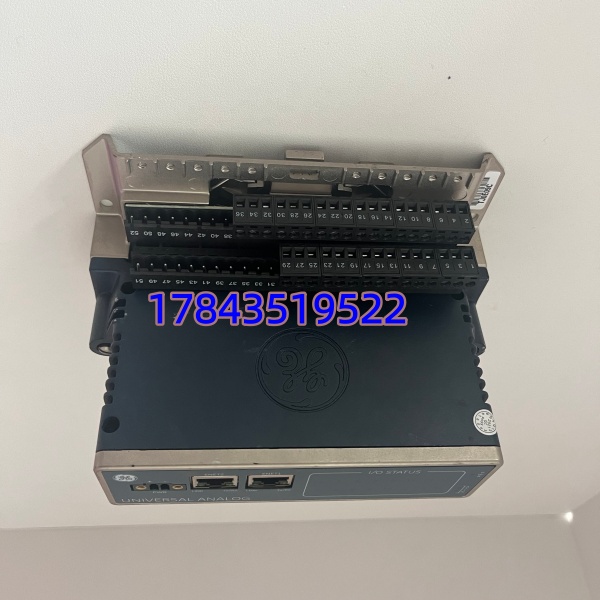

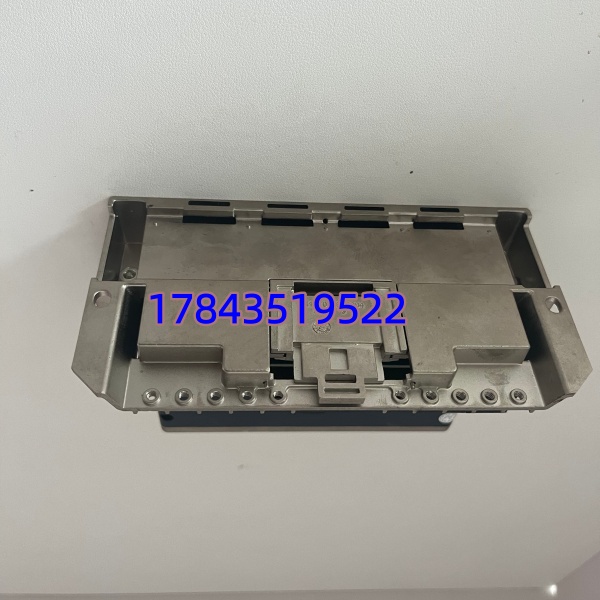

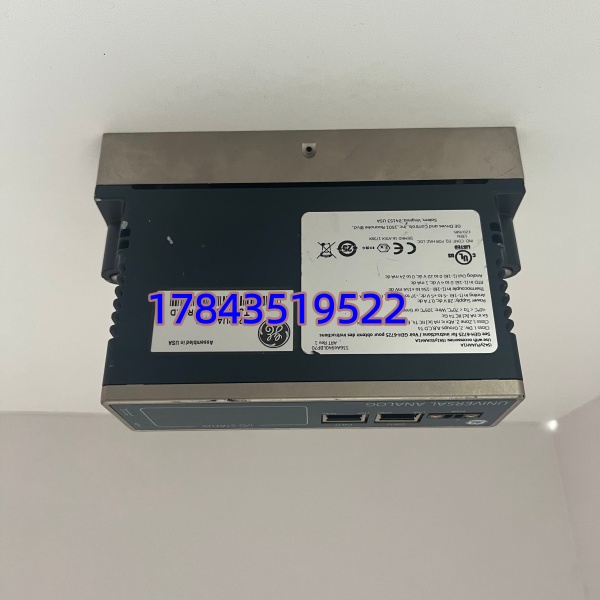

· 型号：IS420PUAAH1A（UPAAH H1A hardware revision）
· 品牌：GE（General Electric / GE Vernova）
· 系列：Speedtronic Mark VIe / Mark VIeS Turbine Control System（配合 IS420PPNGH1A / IS420PPROH1A 主处理器包）
规格参数
- 模块类型：Universal Processor / Analog Acquisition & Actuation Module（UPAAH），Mark VIe I/O 包组件
- GE 型号：IS420PUAAH1A（H1A = 硬件修订等级，固件可 Field Upgrade via ToolboxST）
- 配对主处理器：IS420PPNGH1A（Gas Turbine Pkg）、IS420PPROH1A（Steam/Combined Cycle），不可独立运行
- 模拟量输入（AI）：典型 16 通道独立差分，支持 4–20mA（两线/三线）、0–20mA、±10V、热电偶（Type K/J/E/T 等）、RTD（Pt100/Pt200 等），16bit ADC，精度 ±0.1% FSR
- 模拟量输出（AO）：部分配置版本提供 4~8 通道 4–20mA 源/汇型（依固件及端子板 TUX 型号），负载驱动 ≤750Ω
- 数字量 I/O 复用：部分通道可配置为 DI（24V DC 干/湿接点）或 DO（经由外部继电器端子板），具体以现场 I/O Definition 为准
- 采样/更新率：全通道扫描典型 50–100 ms（可配快通道 10 ms），满足燃机温度/压力采集实时性
- 通道隔离：AI 通道↔背板 ≥1500V AC 光电隔离，通道组间电磁隔离；AO/DI 侧按要求配对应 TUX 端子板隔离
- 供电要求：28 V DC（由控制包背板或专用电源模块供给），典型功耗 8–12 W，带反极性/过流保护
- 通信接口：VME-based 背板总线与 PPNG/PPRO 主处理器通信（无需外部现场总线电缆）
- 诊断功能：上电自检 + 运行时通道开路/短路/超限检测 + 板温监测，故障上报主 CPU 并在 ToolboxST 显示 Fault Code
- 配置方式：通过 ToolboxST → I/O Definition 定义每通道类型、量程、报警限值、滤波时间常数
- 配套端子板（TUX）：通常配 TU 系列（如 TU425 等）Field Termination Board，端子板决定现场接线形式与公共端配置
- 安装方式：插卡式安装于 Mark VIe 控制包（I/O pack 插槽或专用 UCxxx 机架），支持在线热插拔更换（TMR 模式下单块故障不跳机）
- 工作环境：0℃～+55℃（工业级标称，宽温版可达 -30～+65℃ 依涂层），5%–95% RH 无凝露，PCB 三防漆
- 物理尺寸/重量：约标准 Mark VIe 模块尺寸 6U VME-style / ≈0.8–1.2 kg（含屏蔽罩）
严格来说 IS420PUAAH1A 与早期 IS420PUAAH1（无 A 后缀）在 EEPROM rev 和某些元器件 BOM 上有微调，ToolboxST 较新版本通常向下兼容——替换时优先找 IS420PUAAH1A，若用老版确认固件可识别不报”Hardware Type Mismatch”。部分现场将 UPAAH 与 UPCIH（脉冲/接触输入）或 UPSHH（高转速）混插同一包，注意槽位分配按 Control Builder / I/O Definition 严格对应。
产品介绍
在某 9F 燃机 Mark VIe 年检时遇过——启机暖机阶段 TT (Turndown Temp) 一路 TC 值漂移超 15℃，查为 UPAAH 对应通道冷端补偿运放温漂（板龄 11 年），热机 2h+ 后超出允许偏差触发”Turbine Temp Deviation Trip”预警。IS420PUAAH1A 就是 Mark VIe 控制包里管模拟量采集的那块”耳朵”：它把现场压力/温度/差压变送器 4–20mA 或热电偶/RTD 微弱信号调理成数字量送给 PPNG 主处理器做控制与保护算法——TMR 架构下三块 UPAAH 各自采一遍经表决剔除坏值，单块故障只降级报警不跳机，但长期缺备件跑双模增大剩余模块失效跳机风险。
从库存经理角度说句实话：Mark VIe 相对 Mark VI 供货尚可但特定 rev（如 H1A）原厂交期仍 8–16 周起，部分区域转 Limited。TCO 考量——通常每台燃机控制包配 2~4 块 UPAAH（温度/压力分块），建议按每套装置备 ≥1 件冷备（Buffer Stock），多套同型燃机 N+1 合并池；若装置寿命 > 10 年且无明确升级 Mark VII 计划关注 Last-Time-Buy——到货需核对 ToolboxST 能识别且通道标定 OK（要求供应商提供 AI 标定记录或 GE 测试台报告）。
应用场景与库存策略
UPAAH 模块故障表现：对应 AI 通道值冻结/归零/漂移、ToolboxST 报”UPAAH Loss/Channel Fault”、温度采集偏差触发燃机排气温度分散度报警——最坏情况 TMR→Dual→Single 时再坏跳机。它是 Mark VIe 专有背板寻址模块，非通用模拟量卡可替。
- 燃气/蒸汽轮机 Mark VIe 排气温度/压气机入口温度/主蒸汽压力采集：建议每套控制包（含多 UPAAH 槽位）备 1 件冷备件密封存放，标签注明 H1A rev 及原机 ToolboxST 兼容固件版；多套同型装置 N+1 合并备件池。
- TMR 冗余配置：三取二架构下单块坏只报警——但仍建议按全厂 N+1 谈寄售代管；更换时确认三块 UPAAH 槽位定义与 I/O Definition 中 Slot Assignment 一致，避免插错位。
- 混用 IS420PUAAH1 vs IS420PUAAH1A：硬件兼容度很高，ToolboxST 新版本一般向下兼容——换板后做 I/O Force/Readback 测试确认各 AI 通道线性 OK 再投运，注意有些老 project 文件需刷新 Hardware Configuration。
- 停产过渡期提示：查 GE/Baker Hughes PCN，若确认 EOL 且无迁移计划按剩余寿命(10~15年)×年失效率(约 0.3%~0.5%)×安全系数 2 做 Last-Time-Buy，优先找带原厂标签 NOS 或 GE Certified Refurbished——到货建议做 4mA/12mA/20mA 三点标定抽检。
真实案例：南方某 9FA 燃机联合循环电厂 #3 机 Mark VIe 控制包——大修后点火前做 I/O 模拟，#2 UPAAH（负责排气热电偶 TT 采集）Slot 3 报”Ch 7–10 Open Circuit”但现场接线甩线短接正常，互换 Slot 2↔Slot 3 确认板坏（板载 mux 芯片热稳定性差）。库房按建议备了一件 冷备（NOS，与原 ToolboxST V4.xx 兼容），断电拔旧→插新→上电→ToolboxST Auto Detect → Reload I/O Def → Force 测试各 TT 通道线性 OK → 恢复，全程 18 分钟未影响点火窗口。若等调货代理报 10 周，TT 采集不可用致排气温度保护闭锁开机——事后将 + PPNGH1A 列入 ABC-A，强制每套燃机 1 件 UPAAH 冷备并三年做一次上电通道抽检。
