描述
产品详情

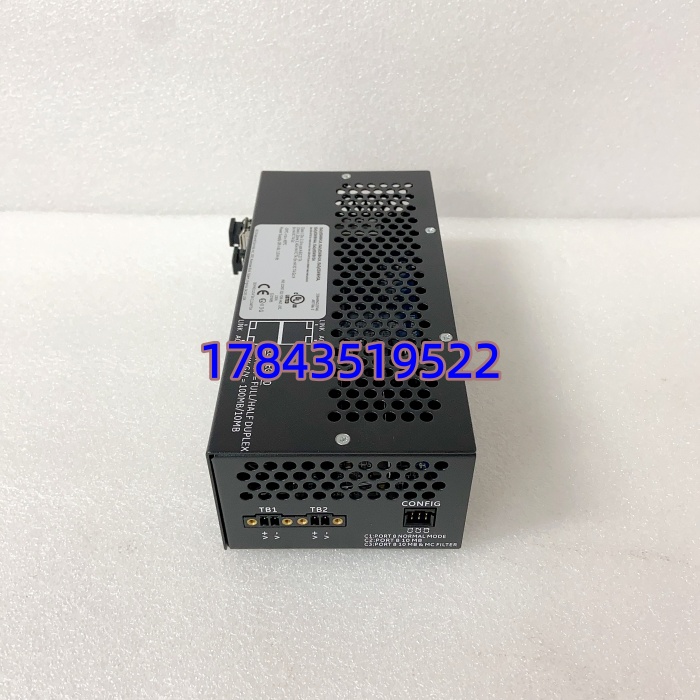

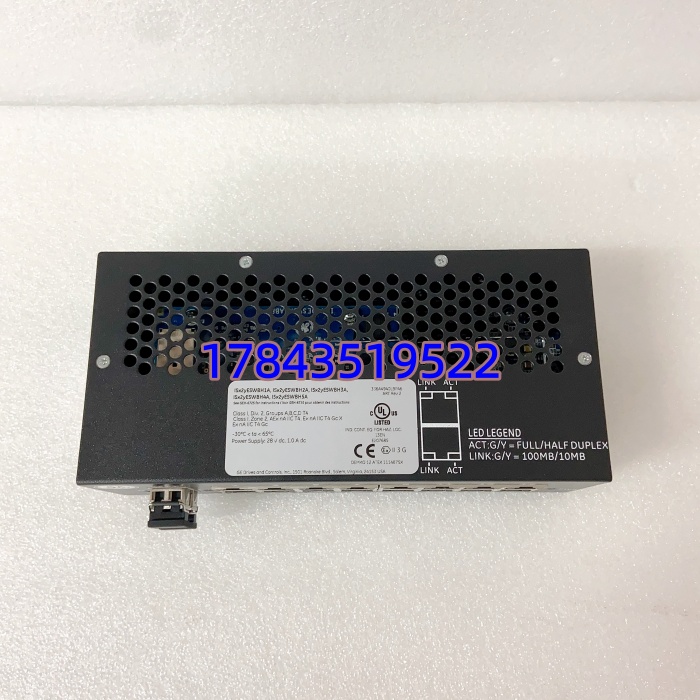

· 型号：IS420ESWBH2A
· 品牌：GE (General Electric)
· 系列：Mark VIe / Mark VIeS Speedtronic
规格参数
- 产品类型：非网管型工业以太网交换机（IONet Switch）

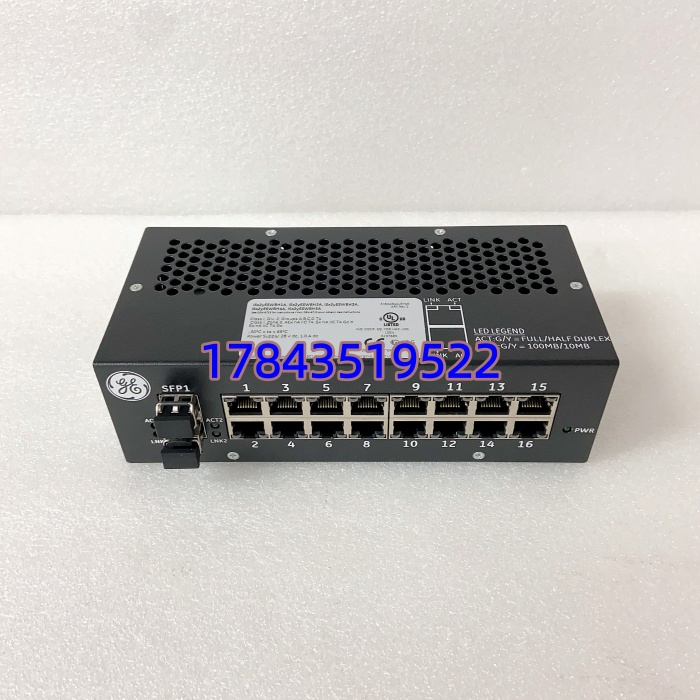

- 铜缆端口：16 × 10/100Base-TX RJ45，Auto-Negotiation，HP-MDIX自动感应
- 光纤端口：2 × 100Base-FX 多模光纤，LC型连接器
- 网络标准：IEEE 802.3、802.3u、802.3x（流控）
- 交换方式：Store-and-Forward（存储转发）
- MAC地址表：4096条目（4K）
- 包缓冲区：≥256 KB
- 双工模式：全双工/半双工自协商
- 电源输入：24/28 V DC（18~30V DC范围），最大1A，双路冗余输入（二极管或接）
- 电源端子：Phoenix Contact MC 1.5/S-STF-3.81 或等效
- 工作温度：-40℃ ～ +70℃（-40℉ ～ +158℉）
- 存储温度：-40℃ ～ +85℃
- 防护等级：IP20（机箱），需安装在控制柜内
- 危险区域认证：Class I Div 2 / Class 2 Zone 2 / ATEX G3 Compliant
- 安装方式：35mm DIN导轨（水平或垂直）或面板安装
- 指示灯：每端口Link/Activity/Speed，电源状态LED
- 重量：约1.05～1.13 kg
产品介绍
IS420ESWBH2A是GE为Mark VIe和Mark VIeS汽轮机/旋转机械控制系统专门匹配的IONet非网管交换机。16个RJ45电口足够挂接Mark VIe I/O包（IS200系列）、UCSB控制器及HMI/历史站，2个100Base-FX多模LC光口用于跨柜或跨厂房的上联——这是GE原厂推荐的IONet星形/级联拓扑标配节点。
和商用交换机最大的区别：它是无风扇宽温设计，内置256KB组播缓冲专门应对Mark VIe的IONet广播风暴抑制，电源有软启动限浪涌，RJ45插座标称200次插拔寿命。非网管意味着零配置——插上线就能跑，不会因管理VLAN或生成树协议配置错误导致Mark VIe控制网络丢包。这一点在现场很重要。
应用场景与行业案例
痛点切入
我在现场见过商用24口交换机进电厂电子间，夏天柜内超温反复重启，Mark VIe报”IONet Link Lost”直接触发燃机跳闸保护。IS420ESWBH2A宽温-40~+70℃、无风扇金属壳、冗余双电源，就是为了这种没人愿意半夜爬电子间处理网络抖动的环境设计的。光口拉开距离也避开了高压变频器柜旁的EMC干扰。
典型场景
- 燃气/蒸汽轮机控制室——连接UCSB控制器+IS200 I/O包+HMI，IONet确定性的组播缓冲是Mark VIe系统要求，商用交换机容易丢帧
- 化工厂压缩机控制柜——Class I Div 2认证允许装在危险区附近机柜，光口跨区隔离电位差
- 自备电厂辅网——多台IS420ESWBH2A星形级联，16电口带现场远程I/O终端柜
- 海上平台——宽温+抗振+DIN导轨紧凑安装，节省机柜空间
- 老旧Mark VI升级Mark VIe——直接沿用原有IONet布线，光口上联至厂级网络
真实案例
某9F燃机电厂#2机组大修后试运，原配商用交换机在电子间空调故障当天高温报警后陆续掉线，Mark VIe三次报IONet通信故障导致点火失败。停机排查发现普通交换机45℃以上开始丢包。连夜更换IS420ESWBH2A（原厂Mark VIe配套型号），冗余24V取自控柜PS模块，通电即通——没改任何程序没动任何接线。老师傅后来在备件清单里把它从”可选”改成了”必储”。说实话，这种件平时不起眼，炸的时候要人命。
