描述
产品详情

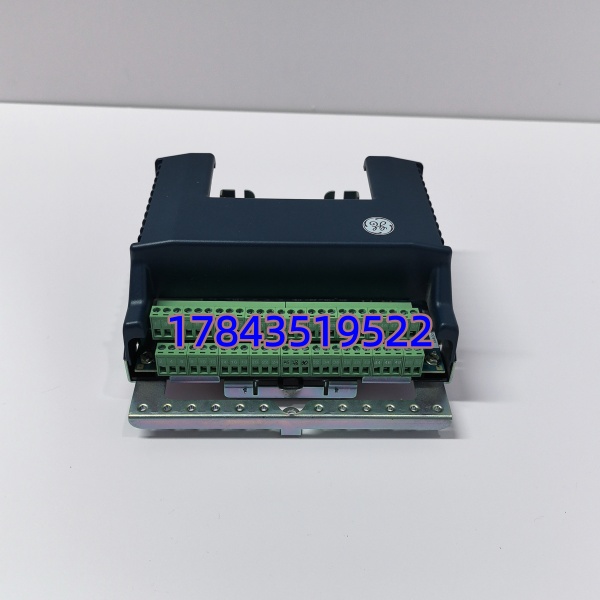

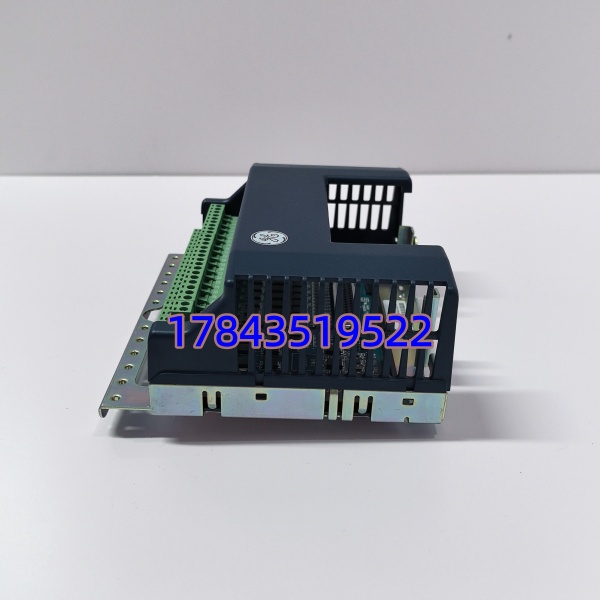

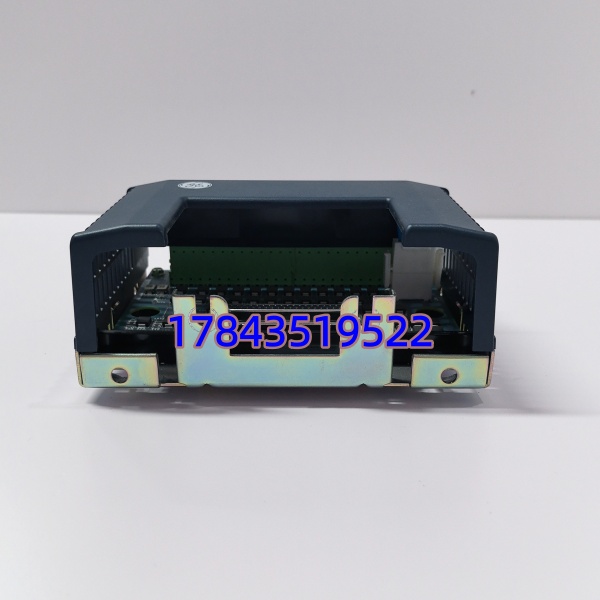

· 型号： IS410STCIS2A（完整组件标识 IS400STCIS2AFF）
· 品牌： GE（General Electric — Mark VIe / Speedtronic）
· 系列： Mark VIe Turbine Control System — STCI (Thermocouple / Contact Input I/O)
技术参数
- 模块全称：STCI Simplex Thermocouple & Contact Input Module（配 STCIH1/H2 端子板）
- 部件号：IS410STCIS2A（模块本体）/ IS400STCIS2AFF（封装/kit 标号，FF = 特定固件/版本）
- 适用系统：GE Mark VIe 控制机柜（UCSC / I/O Pack 架构），配合 VCMI 或 UCSC I/O 核心
- TC 输入通道：最多 16 路差分输入（可组态为热电偶或 mV 信号），支持 Type J/K/T/E/R/S/B/N
- 接点输入（DI）模式：配合 STCIH 端子板可配置为 24 路离散接点输入（标称 24/48/125 VDC 激励，阈值≈50% 激励电压）
- 测量范围：依 TC 类型 -200℃ ~ +1820℃（典型 K 型 -200~1372℃，S/R 型上限更高）
- 精度：±0.1% FS（电气测量），冷端补偿精度 ±1.0℃（典型）
- 分辨率：16 bit Σ-Δ A/D
- 采样率：典型 10 samples/sec 每通道（可组态）
- 输入阻抗：>1 MΩ（TC 模式）
- 隔离电压：通道-背板 ≥1500 Vrms（1 min），通道组间隔离依端子板
- 通信接口：Mark VIe I/O 背板（IONet / 以太网架构，非 VME 老式）
- 端子板兼容：STCIH1（固定端子 52 点）、STCIH2/STCIH4（带插头插座，可插拔端子）
- 工作环境：-30℃ ~ +65℃（运行），-40℃ ~ +85℃（存储），5%~95% RH 非凝露
- 安装方式：DIN 导轨或面板安装（端子板）+ 模块插入 I/O 包或挂于背板总线
- 诊断：开路 TC 检测（Burn-out detect）、通道超限报警、模块健康 LED（PASS/FAIL/ACTIVE）
- 认证：CE、UL、符合 IEC 61000-6-2/4，SIL 2/3 capable（依系统架构）
产品介绍
在联合循环电厂 Mark VIe 柜改造时，老版 STCI 遇到 B 型热电偶（铂铑）在 1400℃ 附近漂移超差——换成 IS410STCIS2A FF 版后 CJC（冷端补偿）算法微调过，高温段稳定在 ±1.5℃ 内。（严格来说，IS400STCIS2AFF 中 “FF” 是 GE 内部 revision code，功能等同于 IS410STCIS2A，区别在于出厂默认组态模板和端子排兼容声明，两者物理互换无需改线，但 ToolboxST 工程文件建议刷新硬件描述以防新诊断位报警。）
采购要留心：这模块分”电子单元 IS410STCIS2A”和”端子板 STCIHx”两部分。现场常见只订了模块结果到了发现没配 STCIH2 可插拔端子排——老柜拆下来的端子排通常可复用，但新装或端子腐蚀严重建议一并订 STCIH2。Mark VIe 已逐步向 Mark VIe+ 演进，但 STCI 系列仍广泛兼容，属于高频消耗备件里”单价不高但断供会影响温度监视投退”的那种。
替换与升级建议
✅ 直接替换
- IS410STCIS2A（早期 rev）→ IS400STCIS2AFF（Rev.FF）：同物理尺寸、背板定义、端子兼容，直接插换，ToolboxST 下载原配置即可。建议先备份 .tci / .acf 工程文件。
- STCIH1 ↔ STCIH2 端子板：电气兼容但 STCIH2 是可插拔弹簧端子（方便线务），H1 是固定螺丝——若原柜是 H1 且端子完好可继续用，不必强换。
⚠️ 软件兼容（需确认）
- IS230STCIH1（新代号/包材变更版）：物理与电气同 STCI 功能，部分新项目用 IS230 前缀替代 IS410 系列，组态中选 STCI 类型即可，属同功能新命名，非不兼容。
❌ 硬件不兼容
- Mark V（TI 总线）/ Mark VI（VME 架构）TC 模块（如 TCQA / TCIA）：背板与通信协议不同，不能装入 Mark VIe I/O 包。
- ABB S800 / Triconex 3500 系列 AI 卡：完全无关架构。
STCI 模块新件交期波动（部分区域 6–16 周），市面 NOS 或经 ToolboxST 联机自诊断认证翻新品可接受。要求供应商提供 SN + 上电 PASS LED 照片。
常见问题解答 (FAQ)
- 是一套。 是模块本体型号，IS400STCIS2AFF 是 GE 订货/组件号（常印在白色标签上）。买模块本体 即可，FF 后缀代表最新工艺 revision，向下兼容。
- 这能测热电偶同时也能接开关量吗？
能，但需组态决定——每块 STCI 在 ToolboxST 中配置为”Thermocouple”模式（16TC）或”Contact Input”模式（24DI，配 STCIH 端子板加分压电阻），同一时间不能混用两种模式，买前确认你原工程是 TC 还是 DI 用途。
- 需要配什么端子板？我原来的线能直接用吗？
通常配 STCIH1（固定端子）或 STCIH2/STCIH4（可插拔端子块）。若原柜已有 STCIHx 且端子完好可继续用，只换电子模块；新装或端子氧化建议补订对应 STCIH 端子板。
- 支持 B 型（铂铑）热电偶吗？精度怎样？
支持 J/K/T/E/R/S/B/N。B 型典型范围 0~1820℃（低于 400℃ 灵敏度低需注意），冷端补偿 ±1℃，整体精度受现场接线热电偶本身影响大，建议定期校验 CJC。
- 是正品吗？怎么验？
要求提供板面激光打标 SN、GE 原厂标签照片及 ToolboxST 联机读取”Module ID / Health OK”截图（或 PASS LED 亮起照片）。正规 NOS/认证翻新品附测试报告。
