描述
关键技术规格

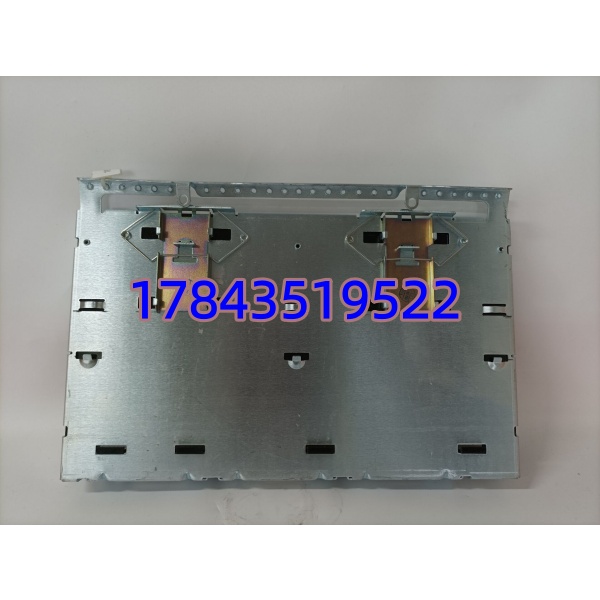

| 参数项 | 规格值 |
|---|---|
| 订货号 | IS230TDBTH6A |
| 产品类型 | 离散量 I/O 端子板 (TDBT – Trip/Digital I/O Terminal Board) |
| 适用系统 | GE Mark VI / Mark VIe / Mark VIeS（配合 PDIO I/O Pack 使用） |
| 数字量输入 | 24 通道，组分隔离干触点输入，标称激励 125 VDC（亦支持 24 VDC / 48 VDC 现场配电） |
| 继电器输出 | 12 通道 Form-C（SPDT），AgCdO 触点，典型 5 A @ 125 VDC / 250 VAC |
| 输入硬件滤波 | 约 4 ms RC 滤波，抑制触点抖动及高频噪声 |
| 最大响应时间 | ≤ 25 ms（含继电器输出） |
| 浪涌保护 | 每通道配 MOV（金属氧化物压敏电阻）+ RC 吸收 |
| 连接器 | 3 × 母头（JE1/JW1/JW2）对接 PDIO I/O Pack；2 × 螺丝端子排（TB1/TB2）现场接线 |
| 安装方式 | 35 mm DIN 导轨 或 面板螺钉安装（带金属载板） |
| 工作温度 | -30 °C ～ +65 °C |
| 隔离电压 | 通道组—系统 1500 V AC（1 min） |
| 尺寸(约) | 330 mm × 178 mm × 25 mm |
产品深度介绍

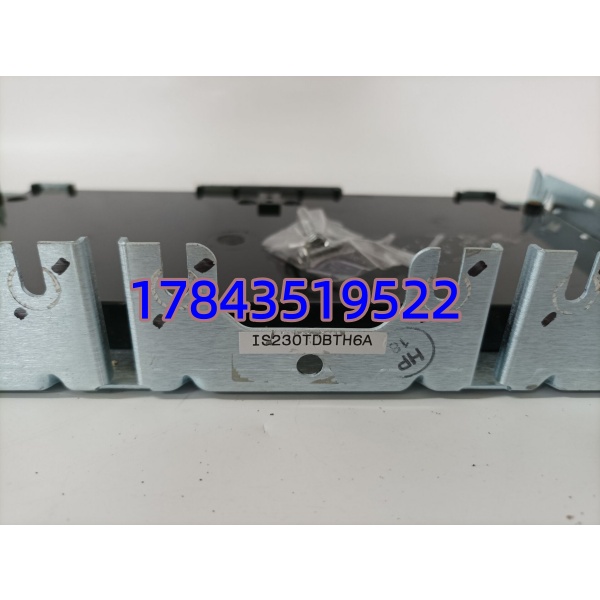

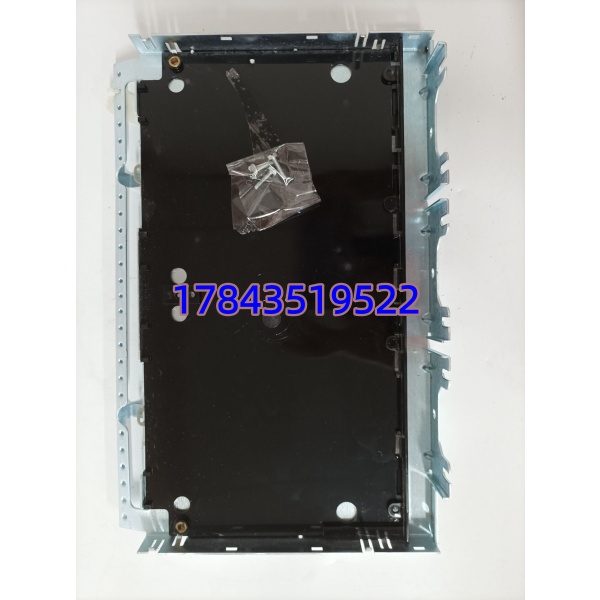

GE IS230TDBTH6A 是 Mark VI/VIe 系统里那个不起眼但绝对不能少的东西——TDBT 端子板。它本身不带 CPU，作用是在现场干触点和 PDIO I/O 包之间做电气隔离、信号调理和配电分配：24 路分组隔离 DI 把现场限位开关、压力开关联锁信号送进控制器，12 路 Form-C 继电器则用来驱动就地电磁阀或做跳闸表决输出，每路输入内置 4 ms 硬件滤波加 MOV 浪涌抑制，电厂那种电磁环境不容易误触发。
它是 TMR（三取二）架构里标准配置的端子板——三块 PDIO 包可以同时插在同一块 TDBTH6A 上共享现场信号，靠表决逻辑滤掉单点故障。相比低配的 TDBTH2A（少继电器输出或不同 IO 组合），H6A 版是功能最全的 TDBT 变体，大多数燃机项目默认指定这个型号。严格来说它必须与对应版本的 PDIO I/O Pack 配对使用，单独一块端子板无法独立完成信号采集——订货时记得核对 I/O Pack 型号是否匹配。
兼容性与替代选型清单
| 原型号 | 替代型号 | 兼容级别 | 关键说明 | 工程代价 |
|---|---|---|---|---|
| IS230TDBTH6A | IS230TDBTH2A | ⚠️ 部分兼容 | TDBTH2A 为简化版（通常无 12 路继电器或 DI 点数不同），端子排定义不一致 | 需核对接线图重新校线，不建议直接替换 |
| IS230TDBTH6A | IS230TDBTH4A | ⚠️ 需核对 | 同属 TDBT 家族但 I/O 组合不同（点数/继电器配置差异），端子块排列可能偏移 | 须对照 GE 原厂接线图重新配线 |
| IS230TDBTH6A | IS200TDBTH1A (Mark VI 早期) | ❌ 不推荐混用 | 早期 Mark VI 版 TDBT 端子定义和 I/O Pack 接口引脚有差异，插 Mark VIe PDIO 可能不识别 | 仅在全系统为 Mark VI 时适用 |
| IS230TDBTH6A | —— | ✅ 直接替换 | 同型号不同 Date Code / Rev 字母（如 H6A 换 H6A 新批次）完全兼容，插上即用 | 无 |
