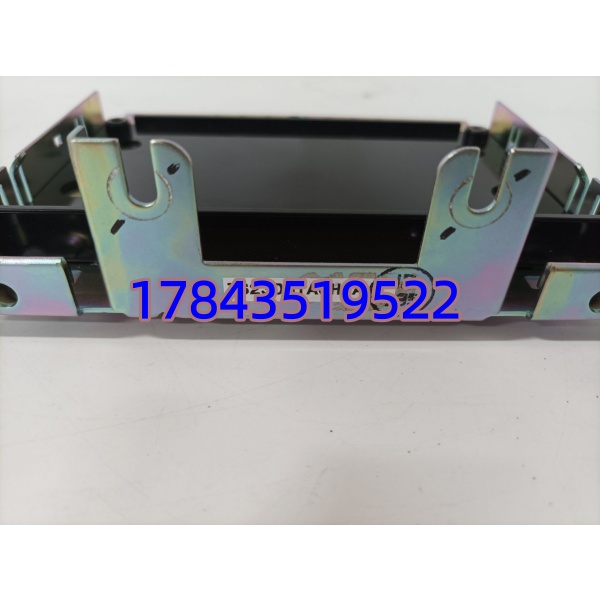

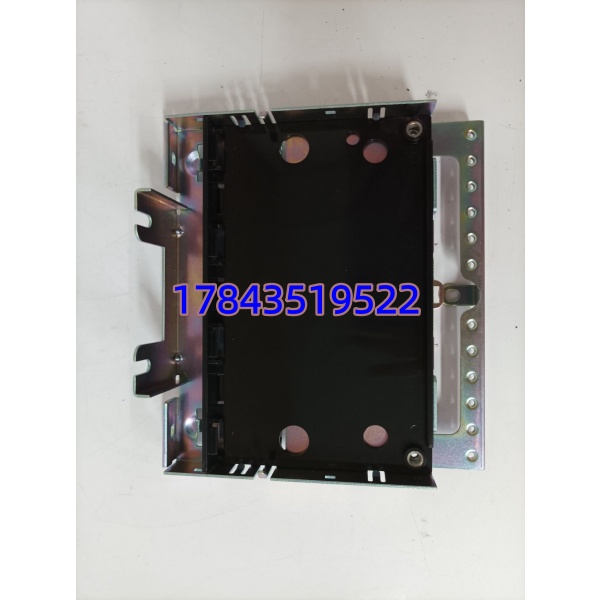

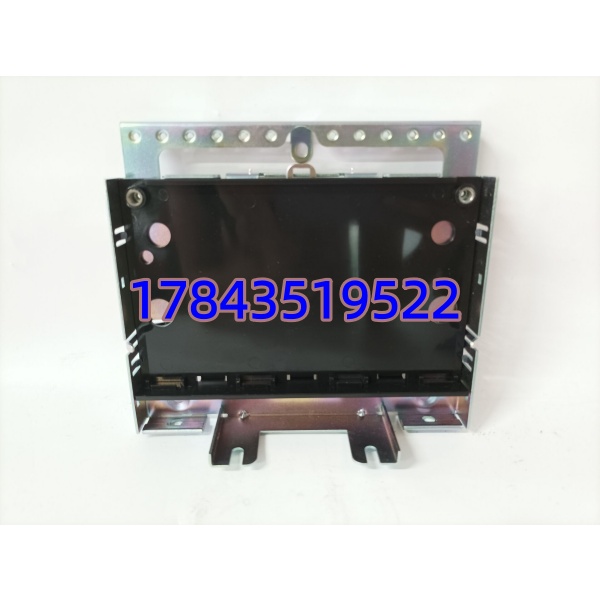

描述
关键技术规格
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品型号 | IS230STAOH2A（Rev H2A，STAO 系列） | Mark VIe SIO Analog Output |
| 适用系统 | GE Mark VIe / Mark VIeS 燃机、汽机、EX2100e 励磁 SIO 机架 | 配合 ACLE + IONet |
| 通道数 | 8 通道独立模拟量输出 | 每通道独立可组态 |
| 输出类型 | 4-20 mA DC（有源）或 ±10 VDC（电压模式） | 软件通过 ToolboxST 选择 |
| 分辨率 | 16-bit D/A 转换器 | 输出精度 ±0.1% FS（典型） |
| 负载能力 | 电流模式 ≤ 750 Ω（@24V 外部回路供电） | 电压模式 ≥ 1 kΩ |
| 隔离方式 | 通道-背板 1500 V DC 光电隔离；通道间非隔离 | 共地设计 |
| 诊断功能 | 开路检测(4-20mA)、超量程报警、Watchdog 断线锁存 | 可组态 Fail-Safe 值 |
| 通讯方式 | IONet（100Mbps 光纤或双绞线以太网）与 ACLE 通讯 | SIO 架构 |
| 前面板指示 | PWR / COM / FAIL LED + 每通道 Active LED（部分批次） | 带模块 ID 拨码 |
| 供电方式 | +24 VDC 外部回路电源（现场侧）+ 背板 +5V（逻辑侧） | 典型模块功耗 ≤ 5 W |
| 安装方式 | 插入式安装于 Mark VIe SIO 机架（VS 或 VSR 型） | 支持在线热插拔(LRU) |
| 工作温度 | -30℃ ~ +65℃（柜内） | 三防涂层 Conformal Coating |
| 认证标准 | UL / CSA / CE，符合 IEC 61000-6-2 / IEC 61508 | |
| 配套端子 | 通常配 IS200STAIH2A 或 IS200SRTDH1A 端子板（依柜型） | 需核对现场端子排型号 |
产品深度介绍
去年华北某 9F 燃机检修完启动，调阀怎么都不动——SOE 里没报警，AO 模块灯也绿，最后量回路才发现老 STAO 卡两个通道 DAC 漂移超差，给调节阀送的 4-20mA 信号偏差 1.8mA，够把阀门关到半开还不报故障。GE IS230STAOH2A 是 Mark VIe 系统 SIO 架构下的 8 通道模拟量输出模块，把 ACLE 控制器算出的控制量转成 4-20mA 或 ±10V 驱动现场调节阀、挡板、励磁电流设定点，每通道带开路检测和 Watchdog，断线或卡件故障时可按预设 Fail-Safe 值冻结或回落。
H2A 是 STAO 系列较新修订版，元件批次更新，EMC 性能略优于初版 H1A，向下兼容 H1A/H1B 可直接替换。与旧 Mark VI 的 TMR AO 卡不同，Mark VIe SIO 模块通过 IONet 与控制器通讯，不需要专门的 I/O 处理器卡——这也意味着 SIO 机架里任何一块 STAO 挂掉不影响其他模块，故障域更小。有一点要留心：电流输出模式必须由现场外接 24V DC 回路电源，模块本身不隔离供电回路，接线时别把极性接反。
应用场景与行业案例
STAO 模块在连续生产行业的关键是”Fail-Safe 行为”——汽轮机旁路阀、锅炉燃料调阀一旦失信号，必须按工艺安全要求回零或保位，不能自由飘移。
典型应用场景：
- 燃气/蒸汽轮机电厂 — 控制油站调阀与 IGV
驱动伺服阀前置放大器或电液转换器的 4-20mA 指令，IGV（进口导叶）角度控制对 AO 线性度要求高，这块卡 16-bit DAC 够用。
- 发电厂 — EX2100e 励磁系统给定输出
向励磁功率柜送电流/电压设定点模拟量信号，配合 ERIO 数字 I/O 完成闭环。
- 重工业自备电厂 — 锅炉燃烧控制风/煤调阀
给现场智能定位器送 4-20mA，HART 信号可通过端子排并联监测（模块本身不处理 HART 协议）。
- 化工/炼油 — 紧急切断阀定位控制
特别注意 Fail-Safe 组态——ESD 联锁触发时 AO 应强制输出 0% 或保持最后值，需在 ToolboxST 里提前设好。
案例：某 200MW 自备电厂调阀失控排查
春检后 #3 炉燃料调阀出现”指令 50% 但阀门开度在 30%~70% 乱晃”。SOE 无报警，STAO 模块 LED 全绿。老师傅拿 Fluke 753 在校验仪上比对——发现 IS230STAOH1A（2008 年装机）第 3 通道输出 14.2mA 时实际送出 11.8mA，明显 DAC 老化非线性漂移。
查库存无 H1A，发 IS230STAOH2A 替代。拆旧前拍下 DIP/ID 拨码（SIO 模块 ID 需与 ToolboxST 硬件组态一致！），新模块插上机架自动被 IONet 识别，从 ACLE 同步组态——不用重下程序，仅需确认通道使能和 Fail-Safe 值与原组态一致。5 分钟恢复，阀位反馈与指令偏差回归 <0.5%。
