描述

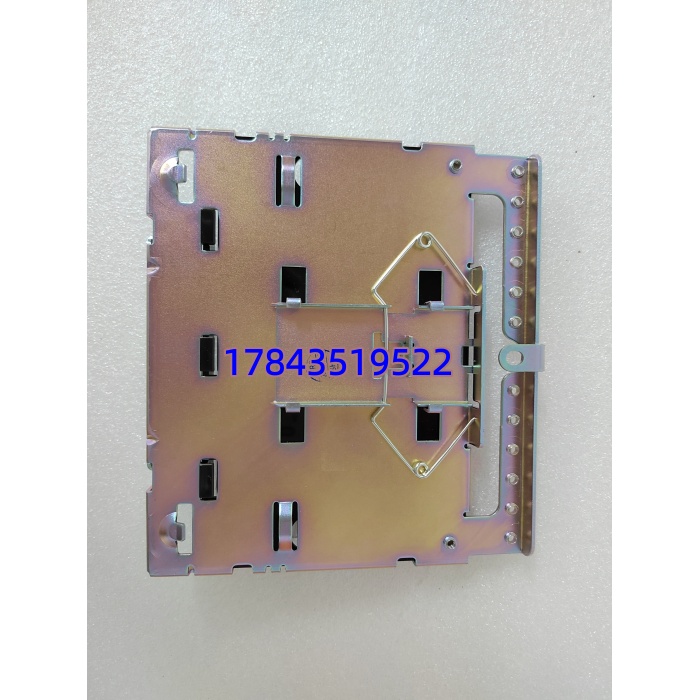

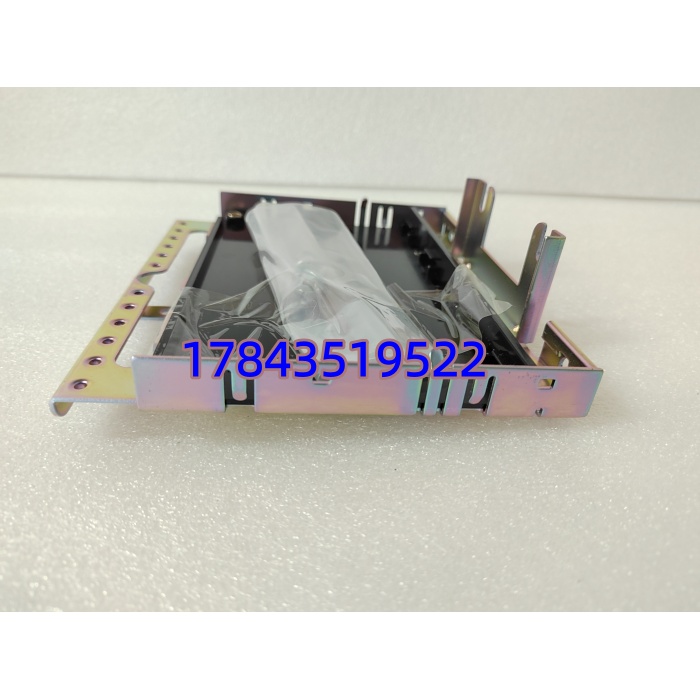

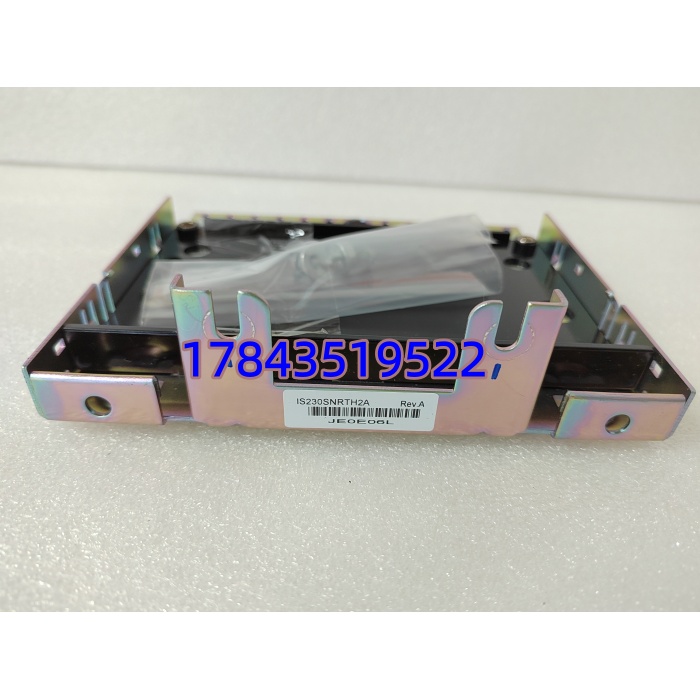

产品详情
· 型号：IS230SNRTH2A
· 品牌：GE (General Electric) — Mark VIe 透平控制系统
· 系列：Mark VIe I/O Pack — 温度输入模块(SNRT)
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | IS230SNRTH2A（SNRT = Signal Conditioning for Resistance/Thermocouple, H2 = Rev Hw 2） |
| 制造商 | General Electric (GE Power / GE Vernova Turbine Controls) |
| 适用系统 | GE Mark VIe / Mark VIeS 透平控制系统（Speedtronic™），通过 IONet 连接 UC(Ultra Controller)/UCS |
| 模块类型 | 温度输入 I/O Pack（Thermocouple & RTD），需配合 GE Terminal Board |
| 输入通道结构 | 2个独立输入组(Group A/B)，每组可独立组态为 RTD 或 Thermocouple；单组最多支持典型 6～8 点依 TB 类型 |
| 兼容端子板 | TBQA (RTD/TC Quality Assurance)、TBQC (High Density)、TBXT 等（不可与 Mark VI 老 TB 混用） |
| 支持传感器类型 | RTD：Pt100/Pt200/Pt500/Pt1000(2/3/4-wire)，Ni120；TC：Type J/K/T/E/S/R/B/N（冷端补偿内置） |
| A/D 转换 | 16-bit Sigma-Delta Σ-Δ ADC per channel group |
| 精度(典型) | RTD ±0.1℃(Pt100, 0～100℃)；TC ±1℃(Type K, 0～400℃)，依接线电阻及引线补偿 |
| 采样周期 | 每扫描 ≤ 50 ms（可组态滤波时间常数 0～60 s） |
| 冷端补偿(CJC) | 内置半导体传感器，精度 ±0.5℃(典型) |
| 断线检测 | RTD 开路线检测(3/4线)、TC 故障方向检测，报 Sensor Fail 并可选 Fail-Safe 赋值 |
| 网络接口 | 2×RJ45 10/100Base-TX IONet（支持环网/星型，自动 MDI/MDIX） |
| 状态指示 | 前面板 Power/Run/Error LED + 每 I/O Pack Link/Act LED |
| 供电 | 通过 IONet 背板或从辅助 24VDC 端子（依 TB 供电设计），典型功耗 ≤ 3 W |
| 安装方式 | 35mm DIN 导轨（卡扣式），直接扣在端子板上方（I/O Pack on Terminal Board 架构） |
| 工作温度 | -30℃ ～ +65℃（控制柜内），存储 -40℃ ～ +85℃ |
| 相对湿度 | 5%～95% RH，非凝露 |
| 防护 | IP20（柜内），无涂层版本与 Conformal Coated(CC)版本可选 |
| 尺寸(约) | 110×22.5×115 mm（标准 I/O Pack 宽 22.5mm） |
| 重量(约) | 0.15 kg |
| 认证 | CE / UL / CSA / SIL 2 per IEC 61508（依系统架构） |
产品介绍
在某个 9F 燃机年检时遇过：#2 轴承金属温度(PT100, 3-wire)读数缓慢漂移+0.8℃，其他点正常——查为 SNRT 模块对应通道输入端氧化致引线电阻引入误差，热插拔重紧固后恢复。这件事顺带验证了它自带 RTD 三线制补偿的有效性，也提醒我们 I/O Pack 虽 MTBF 标得高，但现场端子氧化、柜内温差引起的 CJC 微小漂移仍是长周期运行的变量。
IS230SNRTH2A 是 Mark VIe 平台上负责”把温度变成可信数据”的专用 I/O Pack，内置冷端补偿和高分辨率 ADC，直接通过 IONet 与控制器通信，不依赖老式 VME 背板。GE 对 Mark VIe 部分早期 I/O Pack 批次已转 Mature，交期曾拉至 12～24 周——从 ABC 分类看应按运行控制柜 I/O Pack 同类数量列为 A/B 类关键备件（汽机瓦温、排气温度监测若失准会影响跳闸或趋近报警限值），建议每种类型(I/O Pack 型号)至少冷备 1 块，别等 SOE 报”Sensor Fail—Module Comms Lost”再满世界找。
应用场景与库存策略
温度采集模块故障通常表现为单/多通道值冻结、报 Sensor Fail 或模块 IONet 掉线——若汽机推力瓦/径向瓦金属温度测点全掉可能引发”温度信号丢失”报警降级，严重时若保护逻辑用了该温度做高值表决则可能间接导致不允许升速。IS230SNRTH2A 无引脚兼容替代（专用 IONet 协议+TB 配合），原厂交期长且部分区域进入 Legacy。
- 燃机/汽机 Mark VIe 控制 — 轴承金属温度(RTD Pt100)、排气温度(TC Type K/S)采集 — SNRT 模块直连 TBQA/TBQC → 无通用替代(IONet+ToolboxST 专有配置) → 建议按同型运行 I/O Pack 类型数(不同型号分别统计)设 Buffer Stock≥1，纳入 Mark VIe 年检点检清单。
- 多台相同 Mark VIe 机组（同 ToolboxST 项目版本） — 可共享 1 件周转备件，但须签 VMI 或保 72h 到货；注意 Conformal Coating(CC后缀)与非涂层版尽量匹配现场环境（海洋/高湿选 CC）。
- 计划整体 TCS 升级至 Mark VIeS 新世代或第三方(18 个月内) — 暂停增购仅维持现网最低存量至割接。
- 已接 GE PCN 标注 Mature / Limited Availability — 建议按”运行控制柜内 SNRT 槽位数(按模块类型)÷3 取整+1″做 Last-time-buy 核算，早囤成本低得多。
真实案例：
东南某 9E 燃机电厂 2019 年小修后开机，Mark VIe 显”SNRT Module A Comms Lost”—IONet 交换机正常，重插 IS230SNRTH2A 恢复，查为 DIN 卡扣微松+柜门震动致接触不良，但该模块已运行 13 年 EEPROM 偶尔报 Config Mismatch。库存记录显示上次改造消耗未补同型号 I/O Pack，原厂答复交期 16 周 Mature 状态。从集团内兄弟电厂借调一块同 Rev H2A 测好件延误约 3 小时（恰逢调峰窗口紧张）。事后将所有 Mark VIe I/O Pack 按类型（SNRT/SDIM/SDOM/SAIC）各列 A 类，定存各 1 块冷备并每两年做一次 ToolboxST 在线 Read ID 校验——透平控制系统的温度/振动前端采集卡，一块几千块的保费换开机窗口不慌，这买卖划算。
