描述

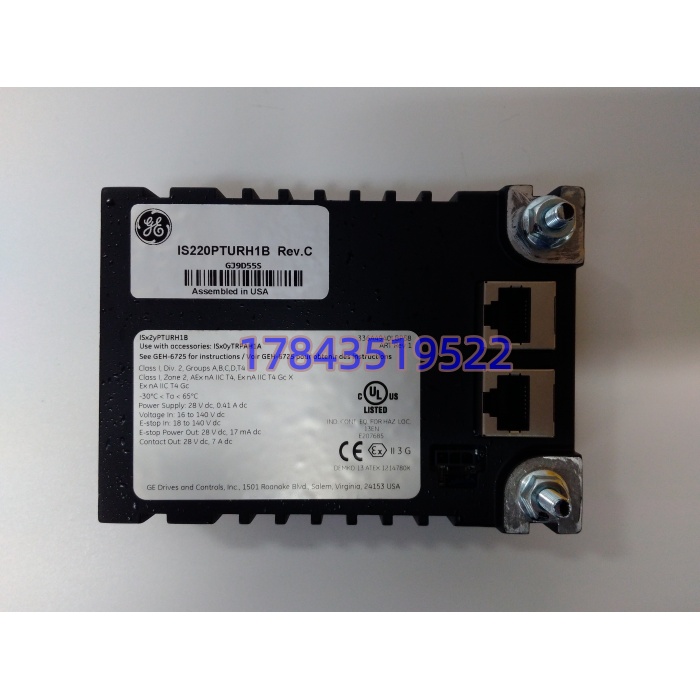

关键技术规格
- 制造商: General Electric（USA）
- 平台归属: Mark VIe Speedtronic 涡轮保护架构（可与 TMR/Simplex 控制器组态）
- 功能缩写: PTUR（Primary Turbine Protection I/O Pack）
- 速度输入: 4 通道无源磁阻（MPU），2 Hz–20 kHz，灵敏度 27 mV pk
- 其他现场输入: E-stop（–15~+15 VDC）、TRPA 保护量（16–140 VDC）
- 模拟输出: 1× 0–20 mA（≤900 Ω，用于同期/滑差监视）
- 断路器驱动: 支持最多 2 路主断路器控制逻辑
- 通信: 2× RJ45 冗余 IONet（10/100 Mbps），1× DC-62 现场连接器接 TTURH1B/C 端子板
- 处理器与存储: 板载 CPU + 16 MB SDRAM + 32 MB Flash
- 供电: 背板 27.4–28.6 VDC（典型 28 VDC），最大功耗约 8.5 W
- 隔离: 现场侧对背板 2500 VAC RMS；共模抑制 120 dB @ 50/60 Hz
- 环境: –40 °C 至 +70 °C（部分资料标 –30~+65 °C 为长期推荐带载区间），Class I Div 2 / Zone 2
- 固件: 由 Mark VIe 控制器通过 Auto-Reconfiguration 自动下发，发货默认不锁版本（需上机对齐主控）
- 物理尺寸: 约 158.75 × 107.95 × 30 mm，重约 0.60 kg，插卡式安装至 Mark VIe I/O 机架
产品深度介绍

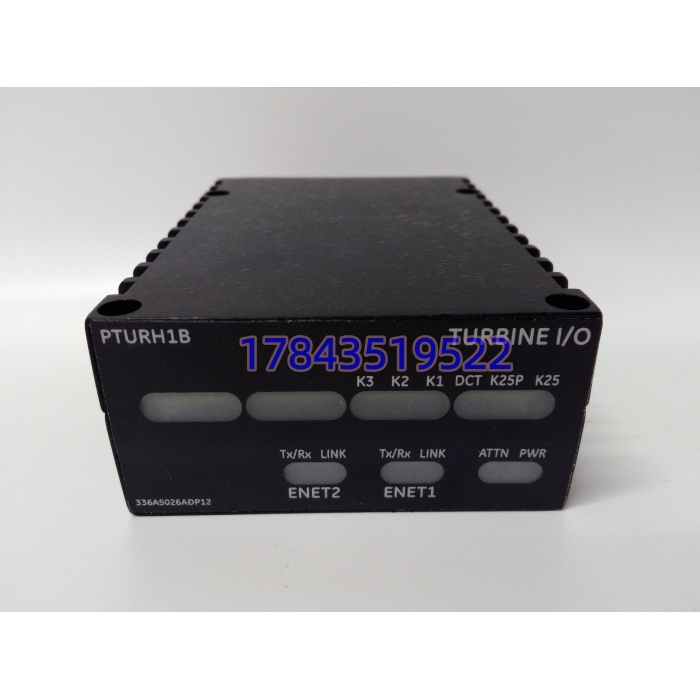

4 路磁阻转速、双 IONet 冗余、板载独立跳闸逻辑——这三个硬指标基本锁死了 IS220PTURH1B 在 GE Mark VIe 燃机/汽机保护链里的位置。它不是普通 AI 卡，而是把超速、零速、E-stop、TRPA 收进来后在卡内自己算、自己表决、自己拉跳闸继电器的”硬件安全岛”。
在 300 MW 级联合循环改造项目里，主控 CPU 万一扫死循环，普通 I/O 会跟着假死；PTUR 不依赖主控制器跑保护，探头信号进卡即做中值选择（三取二/四取二），110% 额定转速阈值命中后直接通过 DC-62 推端子板动作电磁阀。API 670 对超速保护时序的要求，靠这种”控制与跳闸物理分离”的架构才过得了审。采购时别只看单价，重点盯背板电源余量和固件大版本——这两点决定它是救场件还是返工件。
常年泡在 GE 燃机柜子里的都清楚，IS220PTURH1B 是那种”平时想不起，飞车时全靠它”的板卡。盘车 2 RPM 它能咬住磁阻探头的微弱感应电（27 mV 就起算），满转 20 kHz 不丢脉冲；双网口插 Mark VIe 背板，拔一根网线保护不掉。
我换过最悬的一次，是老厂 Mark VI 升 Mark VIe，旧 PTUR 尾号不一样，插上去 ToolboxST 认得出硬件但固件大版本差了一档，超速测试时中值选择逻辑直接旁路——差点把并网滑差判成超速。从这以后我给客户备件，一律要求发货前在 AC800M 不算，必须用 GE Mark VIe 原装 TCEB 测试机架 跑一遍通电自检 + 模拟 MPU 方波 + IONet 握手。这卡本身皮实，皮实的是人别在固件和端子板上偷懒。
兼容性与替代选型清单
- IS220PTURH1A → IS220PTURH1B : ⚠️ 需适配调整（引脚与端子板通用，但 Rev B 固件/涂层不同，上机必须由控制器重刷 Auto-Reconfig，旧项目移植前先读原机架 FGC 文件）
- IS220PTURH1B → TTURH1C 端子板 : ✅ 直接配套（DC-62 定义一致，现场 4 MPU + TRPA + E-stop 走这块板）
- IS220PTURH1B → TTURH1B 端子板 : ✅ 直接替换（早期 VIe 用 H1B 端子，后期切 H1C，接线图差在屏蔽层接地条）
- → IS220PDOAH1B : ❌ 绝对不兼容（前者吃转速做跳闸，后者只出 DO，功能位不重叠）
- Mark VI 时代 PTUR（IS200 系列前缀）→ : ⚠️ 需适配调整（背板 VME 协议不同，必须连 Mark VIe 控制器与 TCEB 新机架，不能直插老 Mark V/VI 背板）
