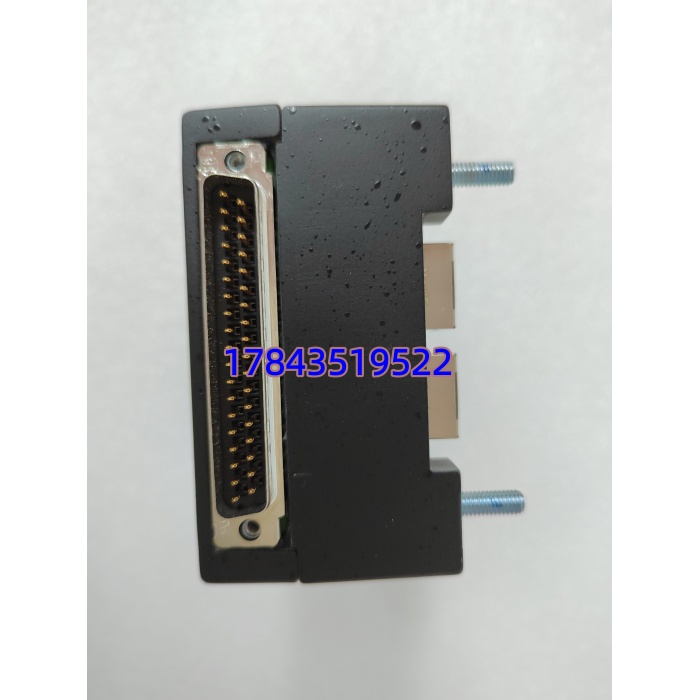

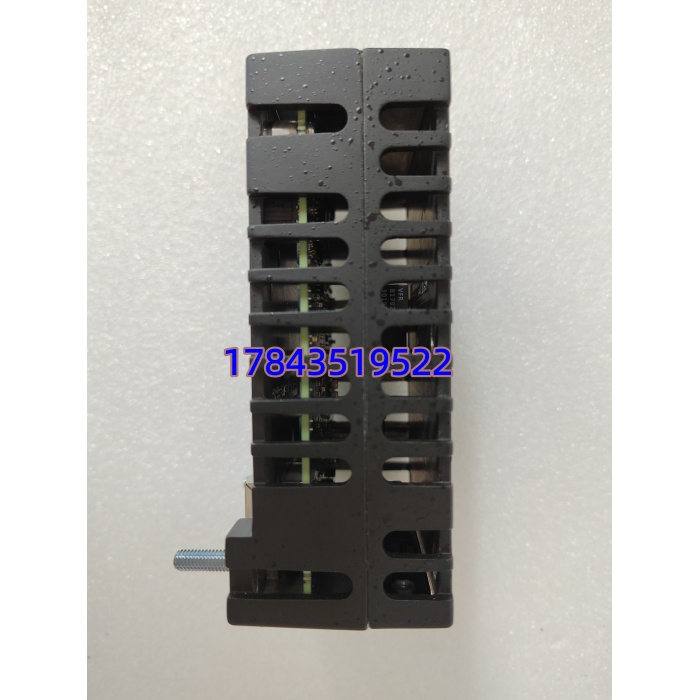

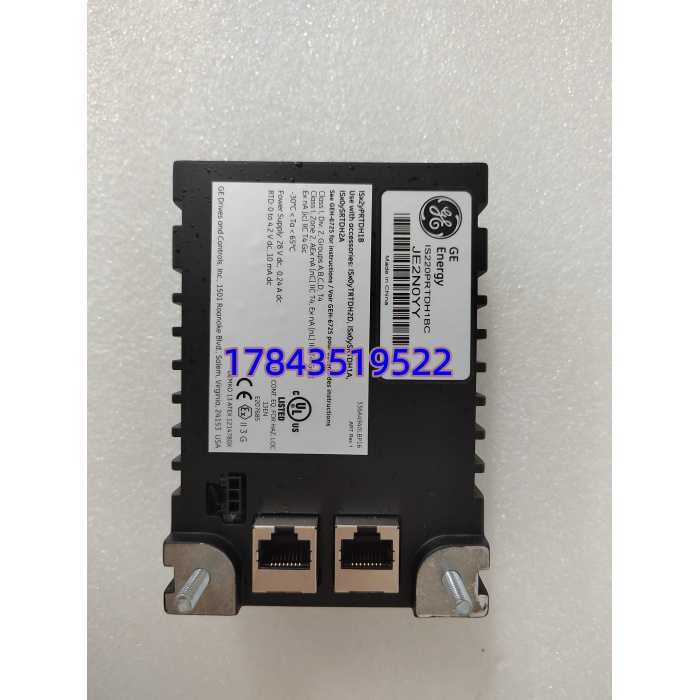

GE IS220PRTDH1BC 336A5026ADP13 | Mark VIe RTD电阻温度输入包(IONet)

描述

产品详情

· 型号：IS220PRTDH1BC（关联板标 336A5026ADP13，常见变体 IS220PRTDH1A / H1B / H1C 功能兼容依固件）

· 品牌：GE（General Electric — Gas Power / Steam Power, Mark VIe Platform）

· 系列：Mark VIe / Mark VIeS — Resistance Temperature Detector Input Pack (PRTD)

规格参数

• 产品类型：Mark VIe RTD Input I/O Pack（电子包），需与 TRTD / TBTB 终端板配对使用
• 模块型号：IS220PRTDH1BC（H1A / H1B / H1C 固件版本差异，硬件通常向后兼容；采购优先与原网同后缀字母）
• 板级标识/订单代码：336A5026ADP13（印于 PCB 或标签，用于追溯）
• 适用系统：GE Mark VIe / Mark VIeS 燃机/蒸汽轮机/联合循环控制平台
• 输入通道数：典型 8 或 16 通道（依配套终端板 TRTD 定义；IS220PRTDH1B 系列支持最大 16 RTD 或 TC 混配部分版本）
• 支持传感器类型：Pt100 (α=385/3926)、Pt200、Pt500、Pt1000、Cu10、Ni120、JPt100 等，三线制（推荐）或二线/四线（依组态）
• 测量范围（电阻）：0–400 Ω（典型 Pt100 -200～850℃ 覆盖）
• 分辨率：16 bit ADC（约 0.1℃ 分辨 @Pt100 典型）
• 精度：±0.1% FS 或 ±0.5℃（取大者，依据 GE DatasheetIS220PRTDH1B）
• 激励电流：典型 0.2–1 mA（自动，依传感器类型组态）
• 网络接口：双 10/100Base-TX IONet（冗余 IONet A/B 环网或星型），Ethernet/IP over UDP to Controller
• 隔离方式：通道组-IONet 隔离 ≥500 V DC，通道间通常不隔离（共参考电位经终端板）
• 状态指示：前面板 LED — PWR（电源）、IONet Link/Act、ERR、RUN/Status per Pack
• 热插拔：支持在线插拔更换（IONet 冗余配置下无扰，Simplex 更换短暂通信中断需确认控制逻辑 Fail-Safe）
• 供电方式：由终端板通过背板 24V/28V DC 供给电子包（典型 ≤3W）
• 诊断功能：开路检测（RTD lead break）、短路告警、自校准、IONet 通信看门狗
• 工作温度：-30℃ ～ +65℃（控制柜内，部分资料标 0～60℃ 依认证）
• 存储温度：-40℃ ～ +85℃
• 相对湿度：5%–95% RH，非冷凝
• 安规认证：CE、UL 61010-1、CSA，符合 IEC 61508 SIL 2（控制功能）
• 安装方式：卡入对应 TRTD / TBTB 终端板顶部电子包槽，带锁定杆
• 配套终端板示例：TRTD（RTD Terminal Board）、TBTB（通用模拟/RTD 混配板）——严格来说 PRTD Pack 不能脱离终端板独立使用，替补须确认现网所用终端板型号匹配

产品介绍

在燃机电厂碰过——Mark VIe 柜 PRTD 包采集高中压缸金属温度，运行六年某通道开始报”Open Wire”时好时坏，摇表现场线没问题，拆下发现电子包内侧端子簧片微氧化致接触电阻变大（非 RTD 本身故障）。这包干的是把 Pt100 毫欧级变化转成数字量经 IONet 送控制器，自带三线制补偿和开路诊断，比老式 UC 系列模拟温控卡准得多，但有个坑：它必须跟特定终端板（TRTD/TBTB）配对，单买包不配板或版号不对插不进/组态 mismatch。

原厂对早期 IS220PRTDH1A 批次部分区域 Legacy，新项目继续推同平台但新批号。市面流通多为 NOS 及测试合格拆机，采购必要求配同型终端板试插识别通过 + ToolboxST 读 Pack ID 及通道开路测试通过截图。按 ABC 分类——若采集主/再热蒸汽温度、轴承金属温度等保护/计算用 RTD 归入 A 类，建议每 I/O 节点或每 2–3 面同类终端板备 1 件 Buffer Stock（注意与终端板型号一致）；仅采集辅机非关键温度可 B 类厂级共享。TCO 算的是一次燃机排气温度分布计算偏差触发温保或 IGVS 修正异常导致的降负荷，不是单块包差价。

应用场景与库存策略

PRTD Pack 故障征兆：ToolboxST 显示对应 PRTD Pack “Offline/Comm Loss”、所有通道值变 “—” 或固定值、开路报警全组误报、ERR LED 常亮而相邻同型 Pack 正常（说明 IONet 正常唯该 Pack 异常）。

• 燃机/联合循环 Mark VIe 系统采集排气热电偶补偿RTD、缸体金属温度、轴承温度（配 TRTD 终端板）→ 关键温度用于温控/IGV 修正→建议每 2–3 面同类终端板备 1 件冷备（Cold Spare），入库核对原 Pack 后缀字母(A/B/C) + 配套终端板型号标签，每 2 年抽检插原终端板读 Pack ID 验证。
• 蒸汽轮机/锅炉 BOP Mark VIeS 采集给水/蒸汽/风烟 RTD→ 若 IONet 冗余配置故障可无扰切换→仍建议按 N+1 Last-time-buy 锁定至少 1 件（剩余服役 >5 年多锁 1 件）。
• 计划升级新 Mark VIe 固件包或迁移 EX2100e 等→ 可只备 1 件过渡，同步确认新批次 Pack Firmware 向下兼容现 ToolboxST 版本。
• 二手/翻新件验收→ 索要：① Pack + PCB 标签微距照（IS220PRTDH1BC + 336A5026ADP13 + 序列号）② 插原型号终端板 ToolboxST 识别正常 + 至少 2 通道接精密电阻箱模拟 Pt100 读回 ±0.5℃ 内截图，拒收针脚氧化或 LED 异常件。

真实案例：某 9F 燃机联合循环 Mark VIe 柜 IS220PRTDH1BC（配 TRTD 终端板）采集排气扩散温度及高压缸壁温，某次小修后上电 RUN LED 不亮——静电打坏 Pack 以太网 PHY。库房无同后缀备件原厂交期 14 周，临时从兄弟电厂借调匹配版本等了 5 天，期间排气温度均值算法降级用保留通道推算。事后按 ABC 归入 A 类——向可靠渠道签 2 件同完整后缀(IS220PRTDH1BC)冷备入库（其中 1 件做年度插终端板读 ID 验证），另推动全机柜 PRTD/PDIA/PDO 包按节点盘点。后来另一套 6B 机同型 Pack 遇老化，拆封冷备 15 分钟恢复温度采集。
