描述

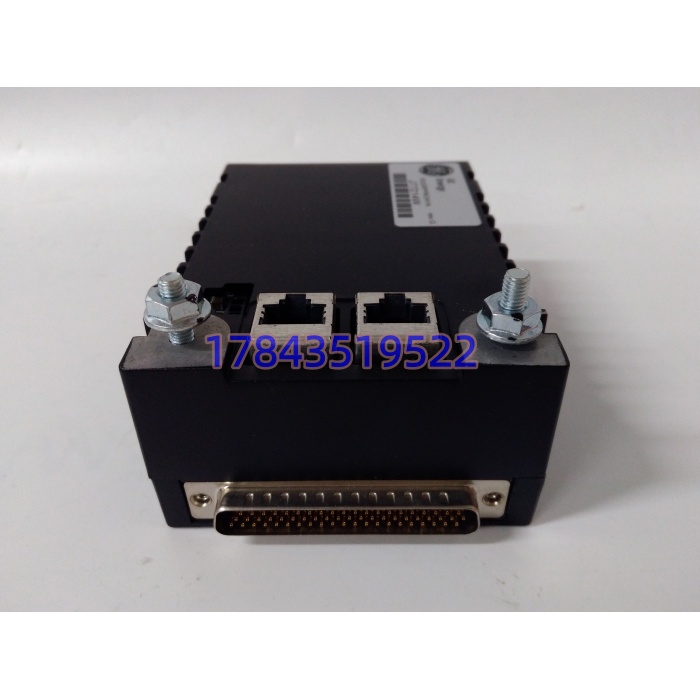

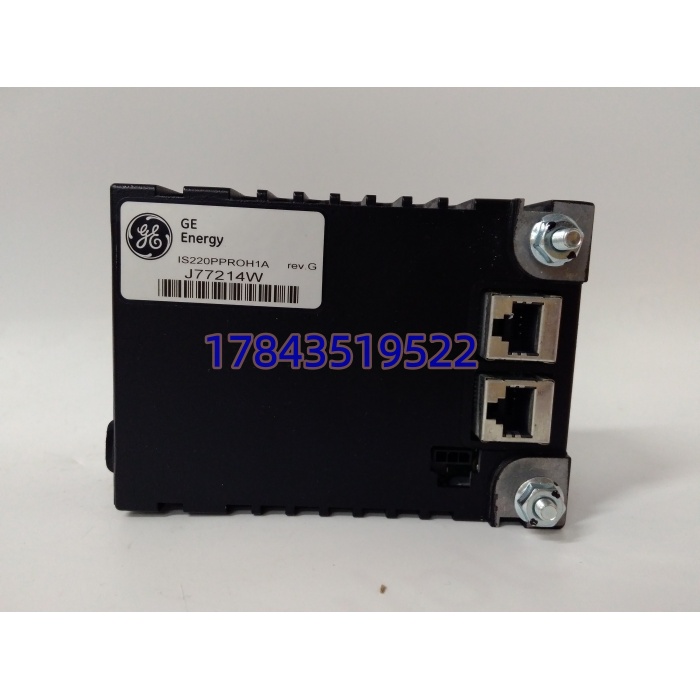

产品详情
· 型号：IS220PPROH1A
· 品牌：General Electric（GE）
· 系列：Speedtronic Mark VIe
技术参数
| 参数项 | 规格值 | 工程意义 |
|---|---|---|
| 产品型号 | IS220PPROH1A | H1A修订，载BPPB处理器板（后期部分批次为BPPC） |
| 功能定位 | 备份涡轮保护（PPRO）I/O包 | 独立于主控制软件的硬件安全网 |
| 适用系统 | Mark VIe / Mark VIeS Speedtronic | 不与Mark V物理兼容 |
| 冗余架构 | TMR，2oo3表决 | 单包故障不误动、不拒动 |
| 转速输入 | 3×磁阻探头（-15~+15V信号量程） | 过速/加速/减速三量独立采集 |
| 保护响应 | 硬件看门狗+独立算法，典型跳闸判定<20ms级 | 不依赖主PLC扫描周期 |
| 通信接口 | 2×10/100M RJ45（ENET1/ENET2，IONet） | 双网冗余上报状态 |
| 同步接口 | SyncLink光纤（TMR包间） | 纳秒级时钟对齐与投票 |
| 供电 | 背板27.4–28.6VDC（额定28V），最大≈8.5W | 由I/O机架WNPS/背板提供，非外接开关电源 |
| 隔离耐压 | 2500VAC RMS 现场侧↔背板 | 抗共模、抗地环 |
| 速度检测接线限制 | 18AWG电缆≤1000ft（约305m） | 超长引入读数衰减，严格来说需降额或换大线径 |

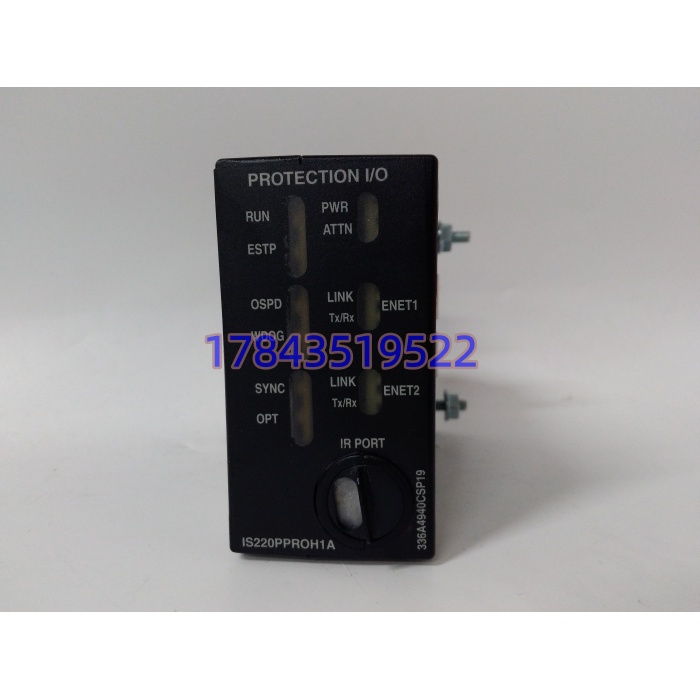

| 诊断 | 上电BIST、前面板PWR/ATTN/ENET/LINK LED | 故障可定位到包级 |
| 安全认证 | IEC 61508 SIL3、API 670 Ed.5 | 机械保护系统合规门槛 |
| 工作温度 | 0~+60℃（控制柜内） | 存储-40~+85℃ |
| 防护/尺寸 | IP20，约147×115×114mm，0.6kg | 标准Mark VIe I/O包槽位 |
产品介绍
主控制器跑飞、软件死循环、网络风暴——这三种情况在现场都真实发生过，而涡轮机不会等你想清楚再提速。IS220PPROH1A 的存在逻辑很简单：把”超速跳闸”这条命门从软件手里抢出来，交给一块自带处理器、自带看门狗、自带光纤同步的硬件包。它不直接控阀门，它通过TREAH_A端子板上的硬接线继电器去切安全油路和AST电磁阀，主系统崩了它照样跳。
在某个联合循环项目里碰到过，Mark VIe主控制器因第三方OPC通讯卡死进入看门狗复位，历时约800ms，期间转速爬到103%NGP——正是PPRO包按预置定值直接驱动TREA跳闸，避免了一次可能的超温停机。它的商业价值不在”能通讯”，而在”不通讯也能保命”。TMR配置下三包各自读探头、各自算、光纤互检，2oo3出结果；单包维护时另外两包无缝顶上。严格来说，它只在ToolboxST能下装定值的前提下发挥作用，若您系统仍是老版Mark VI（非e架构），背板物理接口不对，买回去也插不上。
替换与升级建议
| 原型号/配置 | 目标型号 | 兼容级别 | 差异与成本影响 |
|---|---|---|---|
| IS220PPROH1A（BPPB板） | IS220PPROH1A（BPPC板） | ⚠️ 软件兼容（需改配置） | 处理器板换代，功能等价；但BPPB↔BPPC不能自动重构配置，ToolboxST需手动重下定值，工作量约0.5人天，无硬件改线 |
| IS220PPROS1B | IS220PPROH1A | ⚠️ 软件兼容（需改配置） | S1B为后期S系列包，固件变量名有差异，需核对保护定值块映射 |
| IS200PPROH1A | ❌ 硬件不兼容 | IS200为Mark VI机架型，背板连接器与IS220的Mark VIe I/O Pack插槽物理不通 | |
| 无直接替代 | 只能依赖库存/测试良品 | ✅ 明示 | GE已将PPRO归入Legacy，新造件断供；TMR组建议同批同处理器版本采购，避免表决冲突 |
端子板绑定关系（极易买错）：
- 航改燃机紧急跳闸 → IS200TREAH1A / TREAH_A（唯一正确搭档）
- 单工保护 → IS200SPROH1A/H2A
- TMR保护 → IS200TPROH1C/H2C
- 大汽机跳闸 → TREG/TREL/TRES（PPRO通过DC-37电缆联TREA类板，不直插）
混用普通DI/DO端子板会导致转速信号进不来、跳闸继电器不出力——现场实测发现这是80%”新包装上没动作”的根因。
