描述
产品详情

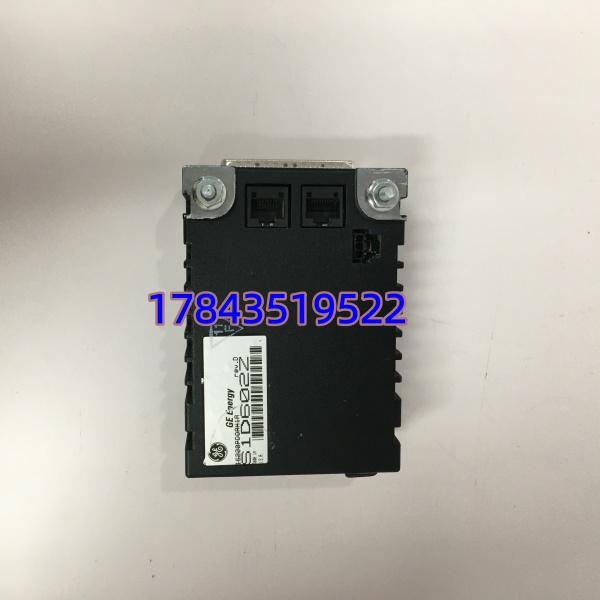

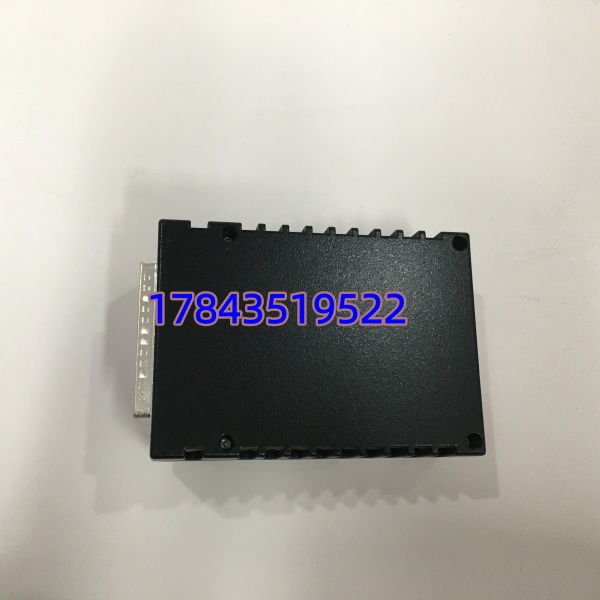

· 型号：IS220PDOAH1A
· 品牌：GE（General Electric）/ GE Vernova
· 系列：Mark VIe Speedtronic — Discrete Output Pack（PDOA）
规格参数
- 产品名称：GE IS220PDOAH1A Discrete Output Pack（PDOA I/O Pack）
- 适用系统：GE Mark VI / Mark VIe / Mark VIeS 燃气轮机及蒸汽轮机控制系统（Speedtronic）
- 模块类型：智能 I/O Pack — 含板载处理器（BPPx）、Flash & RAM，经 IONet 与控制器通信，非单纯继电器板
- 输出通道数：12 路独立离散量输出（驱动能力依所接端子板而定；配合 TRLYH1B/D/F 电磁继电器板或 SRLYH1E 固态继电器板）
- 输出类型：继电器线圈由 Pack 内部控制；现场触点型式（NO/NC/SPDT）取决于端子板配置，Pack 本身提供驱动信号及反馈检测
- 配套端子板（必须）：TRLY 系列（电磁继电器端子板，如 TRLYH1B/C/D/F）、SRLY 系列（固态继电器端子板，如 SRLYH1E）；不兼容 DIN 导轨 DRLY 板
- 通信接口：2× RJ45 10/100Base-TX 以太网（IONet），支持冗余双网、自动协商、全双工

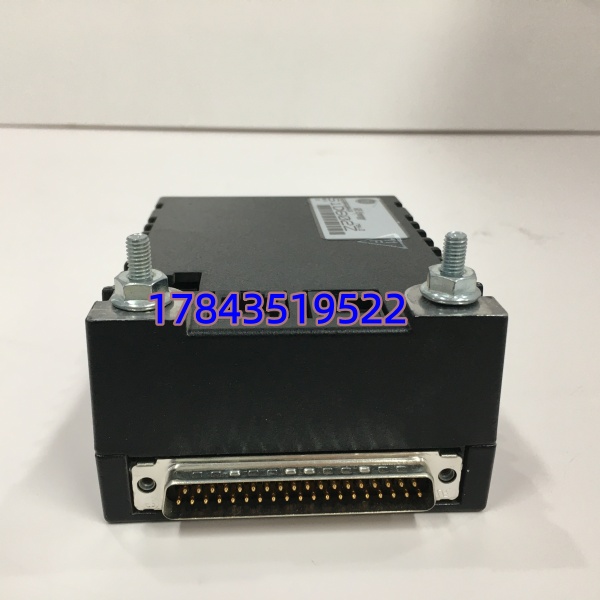

- 物理接口（Pack↔端子板）：DC-37 或 DC-62 针连接器（依机架版本），Pack 直接插在端子板上方
- 供电要求：由 I/O 包背板或三针电源输入提供 28 VDC 标称（允许 18–32 VDC），典型功耗 12–18 W 依激活通道数
- 隔离特性：现场侧与控制侧光电隔离 ≥1500 V AC；Pack 内置输出通道状态反馈及端子板在位检测
- 冗余支持：Simplex、Dual（主备）、TMR 三重模块冗余均支持；TMR 配置三块 PDOA 对应三块端子板做三取二表决
- 诊断与指示：前面板 LED — PWR（电源）、ATTN（注意/故障待查）、TxRx（数据收发）、Link（网络链路）；红外串口本地诊断；反馈输入检测继电器线圈连续性
- 安全特性：上电/复位/看狗超时自动将所有输出置安全态（去激励）；可通过硬件 Enable 线强制禁输出
- 工作环境：工作 -30～+65℃（工业宽温），存储 -40～+85℃，湿度 5～95% RH 无凝露，符合 IEC 61800-5-1/ IEEE 对于电厂环境的 EMC 要求
- 安装方式：插装于 Mark VIe I/O 端子板上方（Pack-on-Termination Board），或与专用 I/O 机架配合使用；支持在线插拔更换（Dual/TMR 可主备切换更换，Simplex 建议先转维护模式）
- 固件/版本兼容：Rev C/D/E 通常向下兼容，ToolboxST 自动识别——但 TMR 三块建议硬件 Rev 一致，避免投票校验告警
严格来说 IS220PDOAH1A 不是独立 DO 卡，它必须配合 TRLY/SRLY 端子板才有物理输出触点——见过新手只买 Pack 回来发现没地方接线的。另外 TMR 配置下三块 PDOA 硬件版本（Rev）尽量一致，混用 C 版和 E 版个别旧工程会报”Hardware ID Mismatch”虽可屏蔽但不推荐。
产品介绍
在 9F 燃机 Mark VIe 柜里碰过一回：机组启动顺控到”燃料阀允许”步卡住，查 ToolboxST 发现 #2 PDOA 的 Link LED 灭但 PWR 亮——IONet 网线接头氧化导致 Pack 掉通信，所有挂在该 Pack 上的输出（包括燃料关断阀允许、辅机启动令）全进安全态，顺控中止。这东西比普通 DO 卡娇贵一点：它既要以太网心跳又要背板 28VDC，任一边异常就安全关断输出，设计意图是”宁可不动也别误动”——正符合汽轮机保护哲学。现场实测发现 PDOA 本身较少彻底损坏，多是网线头氧化或背板供电纹波大引发偶发通信丢失，年度检修务必查 RJ45 水晶头及端子板插接紧密度。
Mark VIe 平台 GE 仍提供服务但部分 I/O Pack 步进进入 Limited，全新原厂交期 8～20 周波动大，市面多 NOS 或测过功能拆机件。按 ABC 分类属 A-/B+ 类——单 Pack 故障只影响所挂载 12 路 DO 而非整机，但燃机关键跳闸/允许回路若集中配在同一 Pack 则影响显著，建议按”在役 PDOA 总数×10%～15%，最低 1 件/控制室”留冷备，TMR 系统额外确保可替换任一块。
应用场景与库存策略
PDOA 隐性故障表现：单 Pack 所有通道突然”不动作”（IONet 闪断）、个别通道 LED 亮但现场无动作（端子板继电器触点氧化而非 Pack 本身）、ToolboxST 报”Pack Communication Loss”——先查网线与背板供电再怀疑硬件。
- 燃气/蒸汽轮机 Mark VIe 控制柜（燃料关断阀允许、辅机启动 DO） — 关键允许/跳闸回路常集中配 1～2 块 PDOA → 建议按在役 PDOA 总数×15% 备（最低每控制室 1 件），TMR 系统三块建议同 Rev 且至少可替换任一
- 联合循环辅机控制（化水/输煤用 Mark VIe I/O 扩展包） — 影响面较小 → 建议备 1 件冷备，到货核固件兼容后密封保存，每 2 年模拟上电抽检 IONet Link 建立
- 多机架分散配置 — 各子站均有 PDOA → 按最大单机架 PDOA 数量+1 备，防止某机架集中故障耗尽库存
- 改造评估场景 — Mark VIe 若拟迁 Ovation/Mark VIeS → PDOA 断供是系统升级信号；现阶段若公告 LTB 按上述策略囤货
真实案例：某 350MW 联合循环电厂 #1 燃机 Mark VIe 柜，年度静态试验中发现 IS220PDOAH1A（配 TRLYH1D）驱动的主燃料关断阀”允许”输出自检时报”Feedback Mismatch”——量 Pack 驱动侧正常但 TRLY 端子板对应继电器触点阻值 120Ω（正常 <50 mΩ 近似短路），确认为端子板继电器老化非 PDOA 故障。但该厂按 C 类只备了 AI/AO 卡没单列为 PDOA 冷备，紧急调货二手件 Rev C 插上后 ToolboxST 报 Minor Hardware Version Diff（现网其余 PDOA 是 Rev E），功能正常但提示留意——后协调同 Rev E 替换消除告警。反思：①PDOA 与端子板是成套概念，老化多发在端子板继电器而非 Pack，但 Pack 本身也该 A-/B+ 类备件；②TMR/同机架多 PDOA 尽量采购同硬件 Rev；③年度试验顺带测端子板继电器接触电阻而不只看 Pack LED。
