产品详情

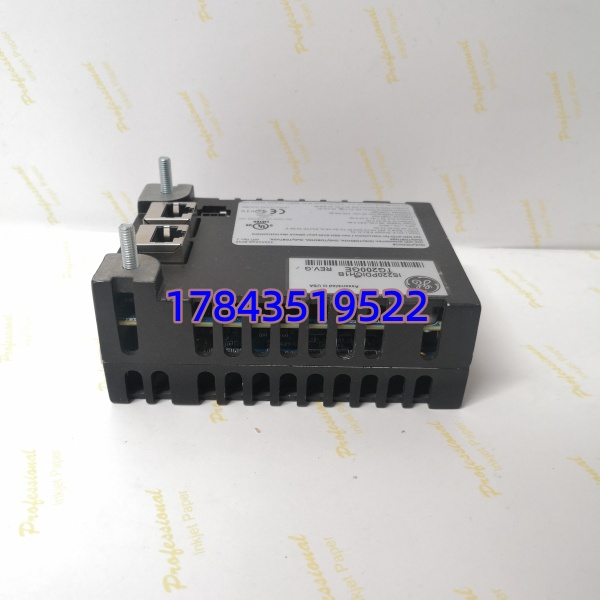

· 型号：IS220PDIOH1B（配套底座/端子组件常标注 336A5026ADP6，端子板多为 IS200TDBSH2A/TDBTH2A 等）
· 品牌：GE（General Electric，现归属 Emerson Automation）
· 系列：Speedtronic Mark VIe / Mark VIeS — PDIO Discrete I/O Pack
规格参数
- 模块类型：Mark VIe 离散量输入/输出 I/O Pack（PDIO，Rev B 向后兼容 Rev A）
- 适用系统：GE Mark VIe、Mark VIeS 燃气/蒸汽轮机及过程控制系统
- 离散输入通道：24 路独立接触检测输入（支持干接点及湿接点 24/48/125 VDC，依端子板跳线）
- 输入隔离：1500 V AC 光电隔离（现场侧↔逻辑侧）
- 输入硬件滤波：约 4 ms 消抖滤波，60 V RMS AC 抑制
- 离散输出通道：12 路独立 Form-C（SPDT）机械继电器输出
- 继电器触点额定：5 A @ 250 V AC / 30 V DC（阻性负载），线圈↔触点 2500 V 隔离

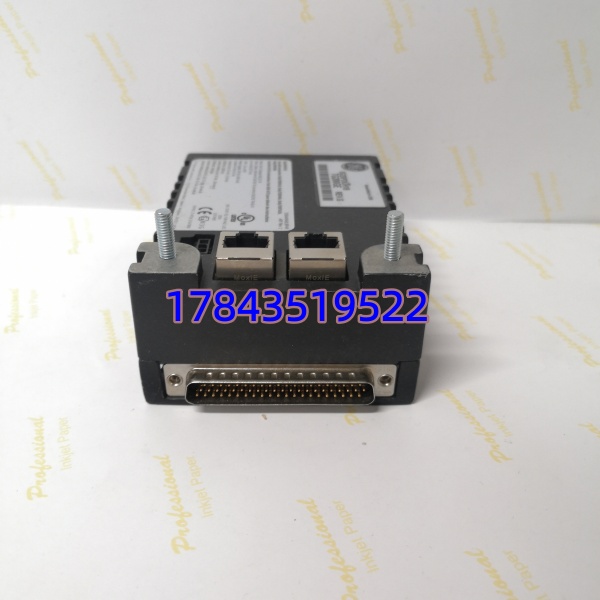

- 通讯接口：双 10/100Base-TX 以太网 RJ45（IONet 冗余环网/星型），通过 DC-62 连接器与端子板对接
- 本地处理：内置 CPU + 数据采集板，可独立完成信号调理与诊断，减轻控制器负荷
- 供电要求：由端子板背板供给，标称 28.0 VDC（最小 27.4 VDC，最大 32 VDC），典型功耗 <5 W
- 冗余架构：支持 Simplex（配 TDBS 端子板）及 Triple Modular Redundant TMR（配 TDBT 端子板）
- 前面板指示：PWR、BOOT、FLT、NET A、NET B、ACTIVE LED，部分版本有继电器状态 LED
- 工作温度：0～+60℃（部分资料标 -30～+65℃ 依版本），储存 -40～+85℃
- 认证：CE、UL/cUL Class I Div 2 Groups A-D、ATEX/IECEx Zone 2 Group IIC（装于认证机柜）
- 安装方式：直接插装于匹配端子板（TDBS/TDBT 系列）或 DIN 导轨安装端子基座，带锁紧螺钉
产品介绍
IS220PDIOH1B 是 Mark VIe 系统最常用的智能离散量 I/O Pack，把原来分开的 DI 卡和 DO 卡合二为一——24 路现场开关量采集 + 12 路 C 型继电器输出，内部带 CPU 直接走 IONet 双以太网跟控制器通讯，不占用 VME 背板带宽。它必须插在专用端子板（TDBS 单工或 TDBT 三取二）上，336A5026ADP6 通常是该 I/O 包对应的端子基座或配套组件号。
坦白讲，这东西在燃机 ETS 跳闸回路、辅机启停控制里用得最多。有一点要注意：IS220PDIOH1B 必须配正确端子板，不能单独飞线接现场；老版本 IS220PDIOH1A 可直接被 H1B 替换（引脚和固件向下兼容），但换完建议在 ToolboxST 里确认 I/O Pack 类型识别正常，别只插上就走。
应用场景与行业案例
我在现场最怕的是 ETS 跳闸回路 DI 卡受励磁干扰误动或拒动——PDIO 包的 1500V 输入隔离 + 4ms 硬件滤波在燃机罩壳里扛得住励磁柜投切瞬变，比老 IS200 系列稳得多。
典型场景：
- 燃机/汽机 — ETS 保护及辅机顺控：24 路 DI 取就地压力开关节点、液位开关，12 路继电器驱动跳闸电磁阀、声光报警，TMR 架构下单包故障不影响保护。
- 电厂 — 化水/输煤程控 DI/DO 集中采集：Mark VIe 改造成本可控，保留原有 TDBS 端子板直接升 PDIO Pack。
- 炼化 — 压缩机防喘阀联锁：继电器干触点输出直接驱动防喘放空阀电磁阀（注意负载类型匹配），双以太网冗余防单点通讯断链。
- 海上平台 — Zone 2 机柜：宽温 + Div 2 认证，适合空间受限的撬装控制柜。
真实案例：
某 9F 联合循环电厂 #2 燃机 Mark VIe 机架一块 PDIO Pack（老 H1A）报”Pack Communication Lost”，ETS 部分 DI 暂时走另一块冗余包侥幸未跳机。库房有块 IS220PDIOH1B（336A5026ADP6 配套端子基座齐套），确认端子板是 TDBS（Simplex 配置），停机窗口断电拔出旧包、插入 H1B，上电 ToolboxST 自动识别，Run 灯亮后重新下装 I/O Configuration（实际通常自动同步，只核对类型），5 分钟恢复。老师傅说”早该升 H1B，老包通讯芯片天热容易飘”。提醒：TMR 配置换包要三块同步版本，别只换一块。
