描述
产品详情
· 型号：IS220PDIOH1B
· 品牌：GE（GE Vernova 自动化）
· 系列：Speedtronic Mark VIe / VIeS 分布式 I/O Pack
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Mark VIe 合并型离散量 I/O Pack（PDIO = PDIA 输入 + PDOA 输出合体） |
| 部件编号 | IS220PDIOH1B（配套端子基座 336A5026ADP6） |
| 适用系统 | GE Mark VIe / Mark VIeS 燃机/汽机/压缩机组控制 |
| 控制器对接 | UCVE / UCVGH 主控制器，经 IONet 冗余以太网 |
| 离散输入 | 24 通道，18-32VDC，干/湿接点兼容，光隔 2500VAC，硬件去抖 2ms 可配 |
| 离散输出 | 16 通道 Form C 继电器，5A@250VAC / 30VDC（阻性），带反电动势保护 |
| 接触润湿输出 | 经 TDBSH2A 等端子板提供 110mA@32VDC 湿接点源（依端子板版本） |
| 本地处理 | 板载 32-bit RISC，本地扫通道+自诊断，不占主控扫描周期 |
| 通信接口 | 2×RJ45 10/100M 全双工 IONet（RSTP 冗余），1×IR 红外维护口 |

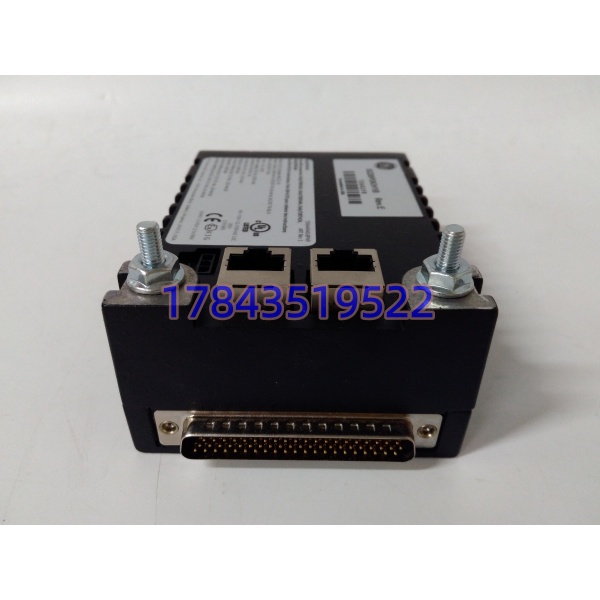

| 现场连接器 | 1×DC-37（接 TDBS 单工 / TDBT TMR 端子板） |
| 供电 | 27.4-32.0VDC（标称 28VDC），典型 3.8W / 0.81A |
| 热插拔 | 支持 IONet 在线更换（系统确认 Pack 在维护态、同型冗余或单工停机窗口） |

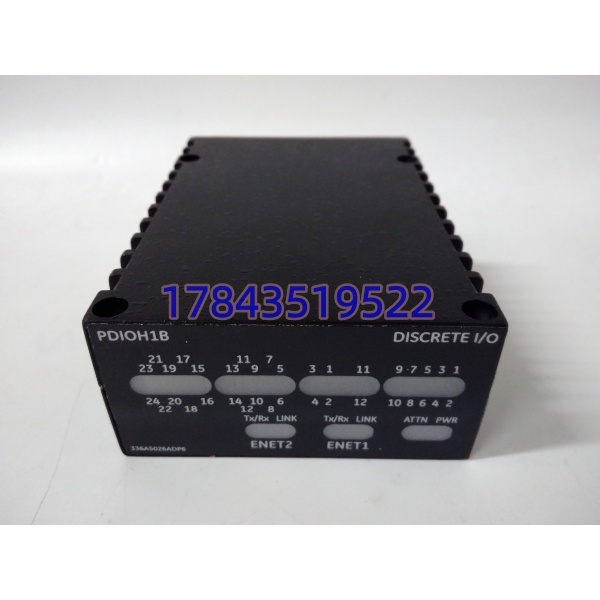

| 状态指示 | 前面板 Pwr/Fault/Link/Act + 通道 LED |
| 工作温度 | -30~+65℃（部分资料标 0~60℃，以铭牌/GEH-6725 为准） |

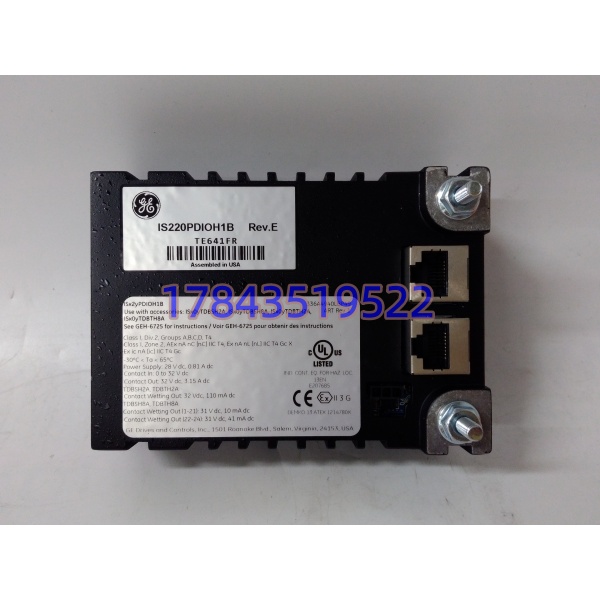

| 危险区认证 | Class I Div 2 Groups A-D、Zone 2 IIC、ATEX/IECEx |
| 尺寸/重量 | 约 158.75×107.95×30mm / 0.9kg |
| 易混型号 | IS220PDIOH1A（同族前版，端子板兼容集不同）、IS220PDIAH1A（纯 DI）、IS220PDOAH1A（纯 DO） |
产品介绍
IS220PDIOH1B 是 GE Mark VIe 在燃机/汽机辅机层那块”能自己算的开关量节点”——现场 24 路限位/急停/电机辅助触点进来，板内光隔+去抖+本地 RISC 扫一遍，经双 IONet 把状态送 UCVE；反向控制器下发的阀控/报警/接触器指令，本地 RISC 直接驱动 16 路 Form C 继电器动作，不劳主控每次扫周期都轮询。它把老 Mark VI 时代分开的 PDIA（输入 Pack）和 PDOA（输出 Pack）合并成一个壳体，省 DIN 空间、省电缆、省一点接地环流烦恼。本身不存 ToolboxST 工程（组态在控制器里），但带通道级自诊断，断线/粘点/继电器线圈断都上送 HMI。
和 IS220PDIOH1A 的区别主要在配套端子板白名单和湿接点驱动细节：H1B 认 TDBSH8A/TDBTH8A 等 8A 版端子板（润湿电流 10mA/41mA 分群），H1A 认 TDBSH2A/TDBTH2A 老 2A 版；IONet 协议、28V 供电、24DI+16DO 通道数两版一致，但老 Mark VIe 机架固件若白名单只列 H1A，盲插 H1B 会报”Unknown I/O Pack”。和 IS220PDIAH1A（纯 24DI）、IS220PDOAH1A（纯 12/16DO）是拆功能版，不能互替。坦白讲，买它的人全是 9FA 燃机、汽机 ETS、压缩机防喘阀柜跑了十年，Pack 前面板 Fault 闪、继电器通道粘点、IONet 链路丢包，备件单按 IS220PDIOH1B + 336A5026ADP6 补——新项目 GE Vernova 推 Mark VIeS 延续架构，但老 Speedtronic 柜不能整体换。
应用场景与行业案例
我在 9FA 燃机辅机柜遇过最典型的：Mark VIe 控制润滑油泵， 第 7 通道 DI 采泵运行辅助触点，第 3 通道 DO 驱动油泵启动继电器。夜班 HMI 刷”PDIOH1B Ch7 wire break”但现场触点闭合。拆 Pack 看 DC-37 针——第 7 通道对应针脚有白色粉尘（滑油蒸气顺端子板渗入），光耦前端限流电阻氧化，湿接点电流从 6mA 掉到 1.5mA 触发断线。换 （库存拆机，2018 年 GE 标，DC-37 针无氧化），TDBSH2A 端子板重清，ToolboxST 清诊断，复测泵启停正常。
典型场景：
- 燃气轮机辅助系统：燃料阀限位、启动电机接触器、火焰探测器继电器、润滑油泵运行反馈，24DI+16DO 一包搞定。
- 汽机 ETS：超速跳闸电磁阀驱动、轴向位移开关、推力瓦温报警触点，Form C 继电器直接切现场电磁阀线圈。
- 压缩机防喘：防喘阀位反馈 DI + 防喘阀电磁阀 DO 同包，IONet 确定性 <10ms 够用。
- 海上平台 ESD 辅机：Class I Div2 认证，Pack 进安全区机柜经 TDBT 端子板隔离采危险区开关。
- MRO 备货：Mark VIe 原厂续供走 Vernova 渠道交期 14-20 周，燃机停机窗口等不起走拆机。
真实案例：前年西北某联合循环电厂，#2 汽机 ETS 做月度试验，拍”主汽门关闭”指令， 第 5 路 DO 继电器吸合但现场电磁阀没电。量端子板输出——Pack 端 Form C 公共端到 NO 通断正常，但 TDBS 端子排到现场电磁阀的 28V 正线中间接头电阻 4Ω，压降大到电磁阀不动作。备件间有块 2015 年 GE 原厂 （前面板 LED 测试全亮、继电器触点无电弧痕），停机窗口切维护态→拔旧 Pack→插新→ToolboxST 重枚举→做 DO 通道带载动作试验（听继电器吸合声+量触点），复测主汽门快关 120ms 到位。热工主任原话：”PDIO Pack 的继电器粘点和端子排压降要并列查，Pack 换了新的端子排氧化照样误动。”这就是合并 IO 节点的现场账。
