描述

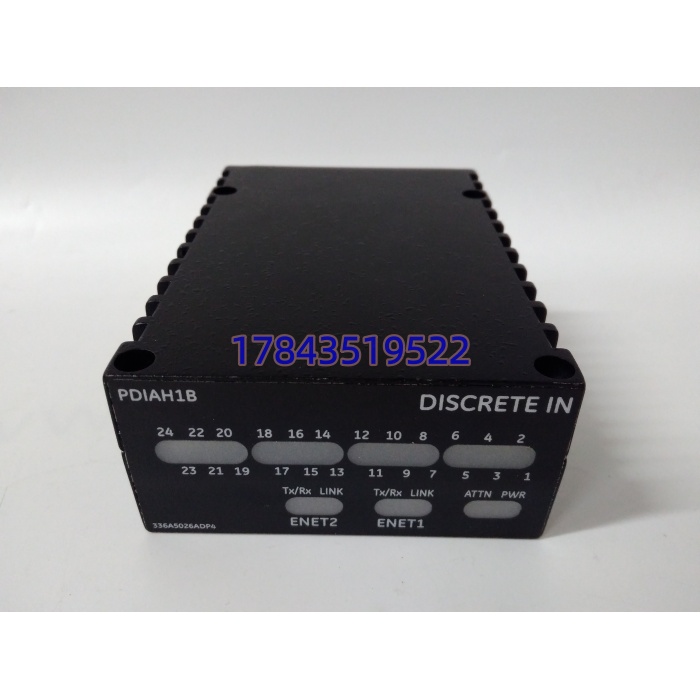

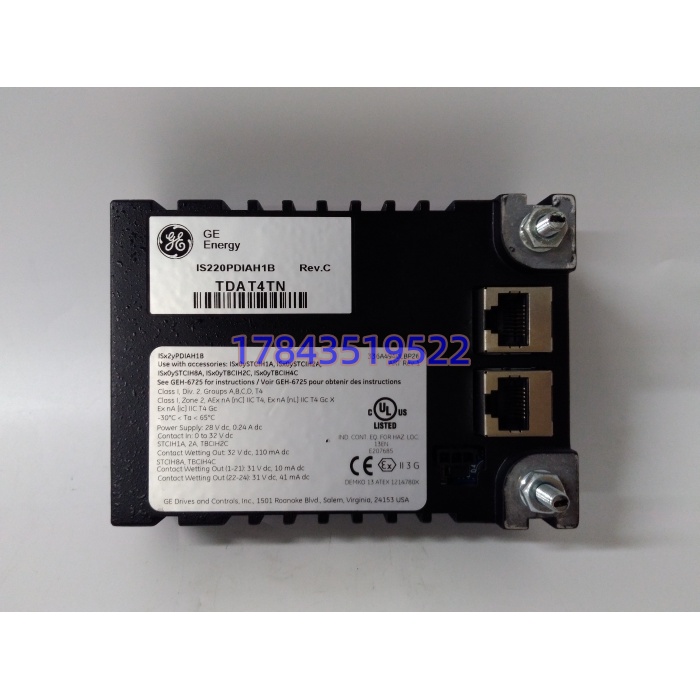

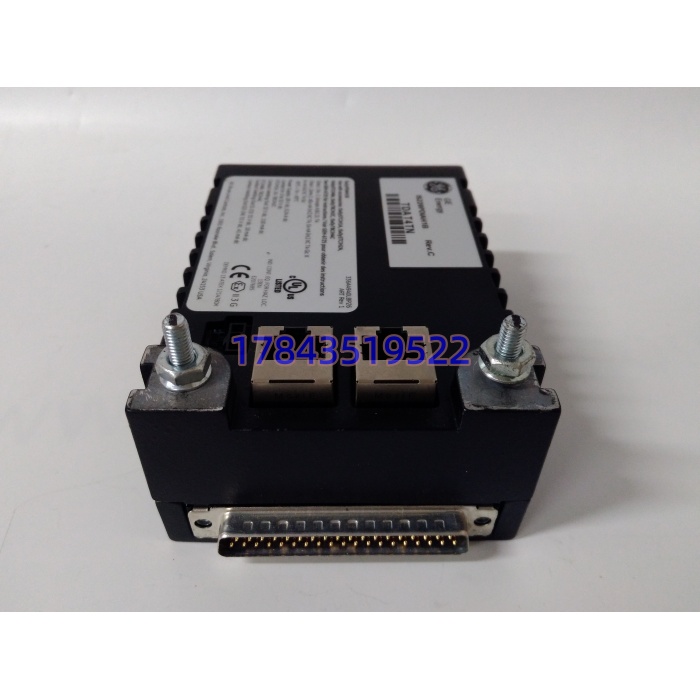

产品详情
· 型号：IS220PDIAH1B
· 品牌：GE Energy（GE Vernova）
· 系列：Mark VIe / Mark VIeS DCS
规格参数
| 参数项 | 典型值（IS220PDIAH1B，据 GE 原厂 Mark VIe HMI & I/O Guide） |
|---|---|
| 产品定位 | Mark VIe 32 通道非隔离数字量输入模块（PDIA 系列） |
| 输入通道 | 32 路，分组共用 COM（非每通道独立隔离） |
| 输入类型 | 干接点（无源开关）或 24 VDC 有源（漏型/源型兼容，极性自适应） |
| 额定输入电压 | 24 V DC（允许 19.2–28.6 V，最大耐受 32 V） |
| 逻辑阈值 | ON ≥ 18 V，OFF ≤ 5 V（滞后约 2 V，具体以手册为准） |
| 输入电流 | 约 7 mA @ 24 V（每通道） |
| 扫描周期 | ≤ 1 ms（全部 32 通道轮询） |
| SOE 时间戳 | 1 ms 分辨率，IONet 域内同步 ±100 μs（严格来说依赖控制器时钟主源） |
| 通信接口 | 2×RJ45 100 Mbps 全双工 IONet（冗余环网或菊花链，Auto-MDIX） |
| 诊断功能 | 每通道开路/短路检测、模块温度监测、IONet 链路健康、FPGA 自检 |
| 供电方式 | 背板经端子板取 24 V DC（典型 300 mA @ 24 V），无外置电源端子 |
| 配套端子板 | IS200STCIH1A/H2A（弹簧端子）、IS200TBCIH2C/H4C（螺钉端子）、IS200SRTDH1D（继电器接口） |
| 安装形式 | Mark VIe 机架（IC695/IC697 风格），插拔式，支持带电插拔（需软件许可） |
| 工作温度 | -30…+65 ℃（宽温工业级，燃机机柜常用 -20…+60 ℃） |
| 存储温度 | -40…+85 ℃ |
| 环境认证 | UL 61010、Class I Div 2 Groups A–D、ATEX/IECEx Zone 2、CE |
| 尺寸/重量 | 约 150×130×40 mm（不含面板耳），≈0.5 kg |
| 固件兼容性 | ToolboxST v6.x+ 支持；TMR 架构要求主备三卡固件版本一致 |
产品介绍
从维护者视角切：Mark VIe 机柜里最容易被低估的就是这种”看起来就是个 DI 卡”的东西。在某 9F 燃机电厂碰过一次，夜间跳机后查 SOE，发现急停按钮动作记录比转速超速晚了 800 ms——按理说 SOE 分辨率 1 ms，不该有这误差。最后查到是 IS220PDIAH1B 第 12 通道所在那组 COM 的公共端簧片氧化，接触电阻从毫欧级爬到十几欧，24 V 回路压降导致 ON 阈值判别延迟。ToolboxST 里该通道报了个”Input Degraded”（降级），值班没注意。这块卡的价值不在 32 个通道多不多，而在它的 SOE 时间戳是 Mark VIe 保护逻辑链的”法医证据”——跳机后第一件事就是翻它打的时标，判断谁先动谁后动，定责定因。
严格来说，它只在 Mark VIe 机架里合法存在，插 Mark VI 或 Mark V 背板物理不对；TMR 架构下三块 PDIAH1B 必须固件版本完全一致，否则控制器会报”Triple Module Redundancy Mismatch”拒绝同步。GE Vernova 接手后 IS220 系列仍在产，但供应链交期从疫情前的 4–6 周拉长到 12–18 周（尤其带 ATEX 认证批次）。TCO 层面归 A 类核心采集件：单卡新件 8000–14000 元浮动，但它采的是急停、超速、喘振、防火阀这些”要命的信号”，丢一个通道就是保护盲区。备件策略上，TMR 机架每面留 1 件热备 + 厂库封 2 件同批次新件，别拿不同年份固件的卡凑对。
应用场景与库存策略
DI 卡最阴的故障不是通道死，是”假活”——LED 亮、ToolboxST 里显示 ON，但实际接触电阻变大导致阈值判别边缘化，SOE 时标漂移或间歇性丢触发。这种故障不跳机但让事故分析变成”罗生门”。
- 燃机超速保护链（9F/9HA 机组 Mark VIe TMR 采 3 路独立转速探头方波）：非它不可（SOE 时标+IONet 冗余绑定）→ 建议每面 TMR 机架各 1 件热备 + 厂库 2 件同批次冷备，固件版本建档。
- 天然气压气站防喘振（离心压缩机入口导叶限位+防喘阀全开反馈）：替代需重做 SOE 配置 → 建议按站点数量 LTB 囤 3 件，按 10 年寿命线性消化。
- 核电常规岛辅助系统（安全级 DI 采消防泵运行状态+电动门全开/关限位）：允许 Simplex 架构 → 备 1 件翻新卡进 B 类缓冲层即可，但上机前 ToolboxST 全通道老化。
- 老 Mark VI 改 Mark VIe 过渡期（保留现场接线不变，只换控制器层）：过渡 3–5 年 → 建议供应商代管 1 件 24h 直达，避免改造窗口无件。
真实案例：华东某 9F 联合循环电厂，夜间单跳燃机，SOE 记录显示”超速保护动作”，但转速曲线最高只到 3180 rpm（额定 3000，超速定值 3210）。热工班翻 ToolboxST 发现 IS220PDIAH1B 第 8 通道（转速探头 A 相方波输入）在跳机前 2 秒有过一次”Input Degraded”告警，时标比超速记录早 600 ms。推断是探头回路接触不良导致方波畸变，卡件误判为超速脉冲。库房有件 2020 年囤的新卡，断电换槽、ToolboxST 里确认三卡固件一致后重新同步 TMR，20 分钟恢复。事后该厂把所有 Mark VIe 机架的 PDIAH1B 纳入季度点检——不光看 FAIL/RUN LED，还要进 ToolboxST 翻每个通道的诊断位。反思很直白：DI 卡采的是”要命的信号”，假活比真死更可怕，因为它让你在事故分析时连自己都不信。
