描述
产品详情

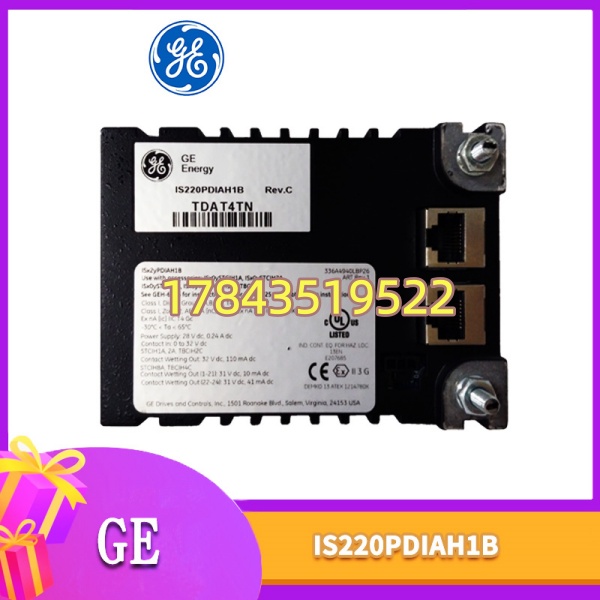

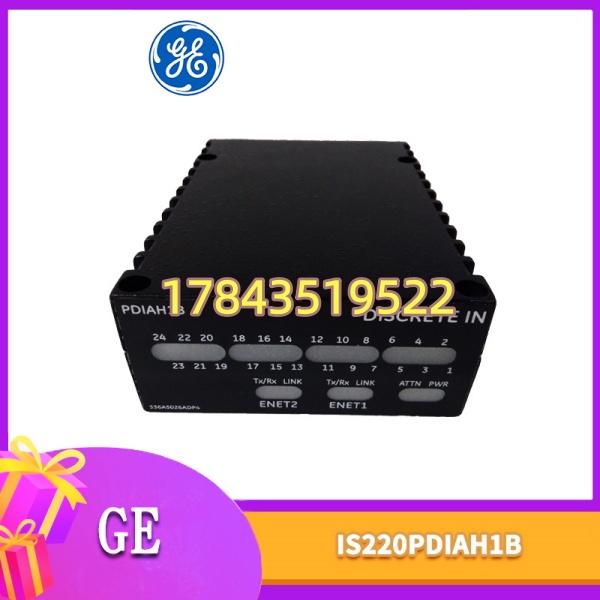

· 型号：IS220PDIAH1B
· 品牌：General Electric（GE Power / GE Vernova）
· 系列：Mark VIe Speedtronic IS220 I/O Pack
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS220PDIAH1B（PDIA = Positive Discrete Input A，Rev B） |
| 适用系统 | GE Mark VIe / Mark VIeS 燃机及蒸汽轮机控制系统 |
| 模块类型 | Discrete Contact Input I/O Pack（需配 TBCI / STCI 系列端子板） |
| 离散输入通道 | 最高 24 路（取决于配对端子板，常配 16/24 点端子板） |
| 输入类型 | 干接点（Dry Contact）或带励磁湿接点（Wetting Current 源型/漏型），支持 24/48/125 VDC 励磁（由端子板决定） |
| 最大接触输入电压 | 32 VDC（部分工况可承受 125 VDC 励磁下的 60 Vrms AC 抑制） |
| 输入硬件滤波 | 约 4 ms 硬件消抖（Hardware Debounce Filter），消除机械触点弹跳与现场噪声 |
| 信号隔离 | 通道至背板光电隔离 ≥1500 VAC（或 500 V RMS per ch），通道组间隔离依端子板而定 |
| 通信接口 | 双 10/100Base-TX 以太网端口（RJ45），支持 Mark VIe 冗余 I/O 网络（Ethernet I/O） |
| 供电电压 | 标称 24 VDC，范围 18–32 VDC，功耗约 8–12 W（含所接端子板励磁） |

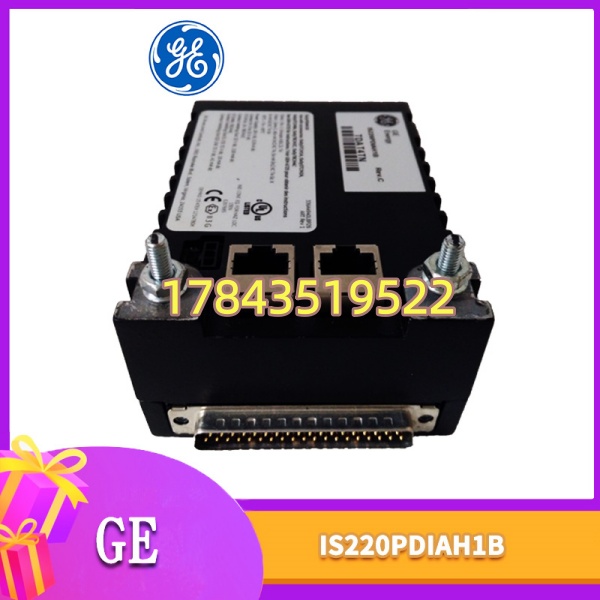

| 连接器 | DC-37 针形连接器对接端子板 + 3-pin 电源插座 + 双 RJ45 |
| 诊断功能 | 每通道/模块状态 LED（PWR / ENET / STATUS），红外本地诊断口，在线自测并通过 ToolboxST™ 上报 |
| 工作温度 | -30℃ ～ +65℃（ ambient），存储 -40℃ ～ +85℃ |
| 环境认证 | UL Listed for Class I Div 2 Groups A-D / Zone 2 Group IIC；IEC 61000-4 EMC 合规；三防漆（Conformal Coating） |
| 尺寸 / 重量 | 约 121×82.6×41.9 mm，≈0.25–0.36 kg |
| 固件兼容提示 | 严格来说，它只在 ControlST™ V04.07.08C 及以上或 V05.xx BPPC I/O Upgrade 中获完整支持，老版本 V04.04 需先升包再挂此 I/O Pack |
产品介绍
在某 9F 级燃机电厂做过年度大修，拆开控制柜看到三块 PDIA I/O Pack 里有一块 LED 报”Link Lost”——现场实测发现不是网线问题，是板上 PHY 老化导致双网冗余单边失效。IS220PDIAH1B 本质上就是 Mark VIe 系统感知现场开关量状态的”眼睛”，它自带 4 ms 硬件消抖和光耦隔离，能把长距离电缆引入的感应噪声挡在逻辑门外，防止燃机误跳闸或联锁拒动。（这种模块本身故障率不高，但静电击穿和长年高温老化会让以太网 PHY 或输入光耦悄悄劣化。）
对库存经理而言，它的核心价值不在单价而在 TCO——一旦该模块失效且无机架旁备件，燃机可能被迫解列等待国际调货（交期 4–12 周甚至无新件）。GE 已逐步引导向新代 I/O Pack 迁移，IS220PDIAH1B 在新生产线买不到全新品了，现在主要靠渠道库存和经过 full functional test 的翻新件。把两三件做冷备放进防爆柜，比临时加急空运省下的停机损失通常是模块价格的几十倍。
应用场景与库存策略
燃机控制柜里这块卡要是挂了，跳闸逻辑收不到”润滑油泵运行””主汽门全关”等反馈——轻则启动闭锁重则机组急停。而 GE Mark VIe 的 DI 模块采购周期常拖到数月，二手市场报价随存量波动剧烈，是典型的高缺货成本 + 低消耗率 A 类关键备件。
- 燃气/蒸汽轮机 Mark VIe 控制系统 DI 采集——采集 ESD 急停、TRIP 继电器辅助点、辅机运行状态；非它不可因与 ToolboxST 深层绑定且需配特定 TBCI/STCI 端子板 → 建议按每列柜 1:1 冷备（最少 1 件），单机两列柜建议备 2 件密封存放。
- 大型化工/炼化透平压缩机组联锁 DI——高温高湿腐蚀环境加速光耦老化 → 纳入三年滚动 Last-time-buy，按 N+1 战略囤货，避开仅依赖 VMI 代管（供应商未必能持续供翻新件）。
- 电厂辅网改造保留 Mark VIe 架构的 DI 扩展点——若已规划整体升级新 I/O Pack，不建议再增购此型号作新增，仅补备件 → 只买 tested-refurbished，索要 FVT 测试报告。
- 非 GE 系统第三方替换场景——不推荐硬改，端子定义、以太网协议（GE proprietary FTE variant）不开放 → 无替代，坚持原厂兼容 I/O Pack + 原配端子板组合。
真实案例：两年前一个自备电厂 #2 燃机临启机做静态试验，发现 #3 DI Pack（IS220PDIAH1B）有 8 个通道恒为 0，查线是好的——模块输入光耦批次性衰变。库房没备件，原厂交期 6 周。连夜联系同行单位借到一块拆机件（幸好有做过 FVT），次日上午插上恢复。事后该厂把 IS220PDIAH1B / IS220PDOAH1B / IS220PAICH1A 全按 N+1 进了战略库存，并在下次小修做了批次抽检上电。教训很简单：停产趋势件不提前囤，赌的是全厂停机损失。
常见问题解答 (FAQ)
Q1：目前全新原装还有库存吗？正常交期多久？
新件 GE 原厂基本停产，市面所谓”全新”多为 NOS（New Old Stock）或拆机未使用品，需警惕翻新冒充。全新原包极少，交期参考 8–16 周且无保障。建议接受经过 Full Functional Verification Test（FVT）的翻新件并要求出具测试记录。
Q2：确认停产了吗？要不要做 Last-time-buy？
GE 已将 IS220 早期 I/O Pack 列入生命周期末期（Obsolete / Legacy），新产线不再制造。若贵厂 Mark VIe 系统未来 5–8 年不退役，强烈建议趁渠道有货做一次 Last-time-buy（按计算出的安全库存 + 预期 MTBF 损耗量），否则后期只能赌二手市场。
Q3：有没有直接替代或升级型号？固件/端子板兼容吗？
部分场合可评估 IS220PDIAH1A（早期 Rev）或新版 PDIA I/O Pack（如 IS220PDIAH2B，如有正式发布替代路线），但必须核对端子板兼容性（TBCIH2C / STCIHx）及 ControlST 版本。严格来说跳 Rev 可能需重新下载 I/O 配置并校验 SOE 时间戳行为——非简单插拔替换，请以 GE 官方 PCN（Product Change Notice）及 ToolboxST 兼容性矩阵为准。
Q4：能和任意 DI 端子板混搭吗？
不能。 设计对接 IS200TBCIHx / IS200STCIHx 系列离散输入端子板（DC-37 连接器），严禁配 DTCI 系列 DIN 轨 DI 端子板。采购时务必核实现柜内端子板型号，最好是 I/O Pack + 端子板成套验证。
Q5：买二手/翻新件怎么防伪和保真？
要求卖家提供：① 原标签照片（含 Serial / Rev B 标识清晰无涂改）；② FVT 测试截图或报告（通道通断 + 以太网 Link + 电源吸合）；③ 静电屏蔽包装拆机记录。低于市场均价 30% 以上的”全新”大概率是打磨翻新，慎入。
Q6：质保与呆滞处理建议？
渠道典型质保 12 个月（测试件）或 3–6 个月（拆机件）。库存超过 3 年建议每 18–24 个月做一次上电老化（2–4 h）防止电解电容干涸。若最终系统升级淘汰，该型号在二手备件圈仍有流动性可转售或置换，别当电子垃圾扔。
