描述
关键技术规格
| 参数项 | 指标值 |
|---|---|
| 输入通道 | 32 路独立离散输入（部分资料按端子板配 24 路，以 GEH-6725 为准） |
| 输入类型 | Dry/Wet contact，标称 24 VDC，最大 32 VDC |
| 输入阻抗 | 约 3.8 kΩ |
| 硬件滤波 | 4 ms 固定硬件去抖 |
| 隔离耐压 | 1500 VAC 光隔离（通道对系统） |
| 通讯接口 | 2 × RJ45，IONet 10/100 Mbps 全双工，支持冗余 |

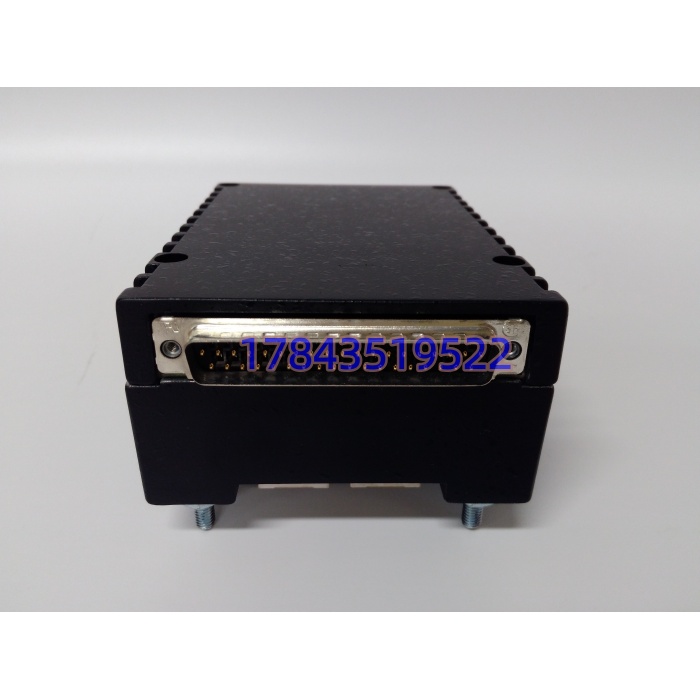

| 配套端子板 | IS200STCIHx / IS200TBCIHx 系列（DC-37 连接） |
| 工作温度 | -30 ℃ ～ +65 ℃ |
| 认证 | UL Class I Div 2 / ATEX Zone 2 IIC |
| 固件载体 | 内置 BPPC 处理器，ToolboxST 自动下装配置 |
| 安装形式 | DIN 导轨 + 端子板装配，支持热插拔 |
| MTBF（典型） | >100,000 h（厂商宣传值，现场视温控而定） |
产品深度介绍
32 路隔离、4 ms 硬件滤波、双网口 IONet 冗余——这三个硬参数基本锁死了 IS220PDIAH1B 在 GE 重型燃机 DI 采集里的位置。
它不属于插底板等轮询的传统从站，而是 Mark VIe 的分布式 I/O Pack：端子板收现场急停、阀位、压力开关信号，本地处理器完成去抖和数字化，再通过双以太网直送控制器。在 7FA/9HA 燃机、蒸汽轮机 ESD、压缩机站联锁里，这块卡就是开关量信号的“第一道闸门”。同系列里 H1A 是 24 通道老固件件，H1B 把通道密度和固件往前推了一代；如果你们系统还在跑 2015 年前的 ToolboxST 工程，换 H1B 前必须查兼容矩阵，否则重启直接报 Hardware Mismatch。
兼容性与替代选型清单
- IS220PDIAH1A → IS220PDIAH1B : ✅ 直接替换（针脚与端子板通用，但固件大版本可能跃迁，需核对 ToolboxST 工程兼容表）
- IS220PD10H1B → IS220PDIAH1B : ⚠️ 需适配调整（通道数 16 vs 32，湿接电压逻辑不同，强换要改 I/O 组态）
- 第三方 DI 卡 → IS220PDIAH1B : ❌ 绝对不兼容（进不了 IONet 诊断与 TMR 表决体系）
- ⚠️ 常见选型误区：PDIA 是离散输入（Process Discrete Input Assembly），不是脉冲卡也不是 AI 卡；网上有商家把它写成“高速计数/热电偶”属于抄错参数，按字面买必翻车。
