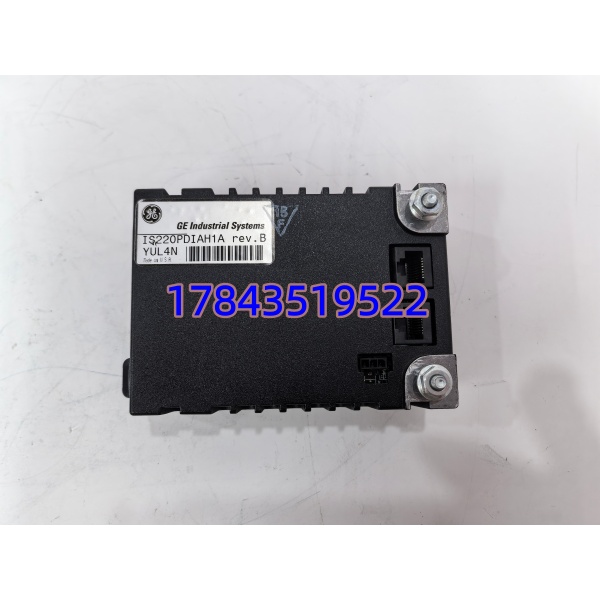

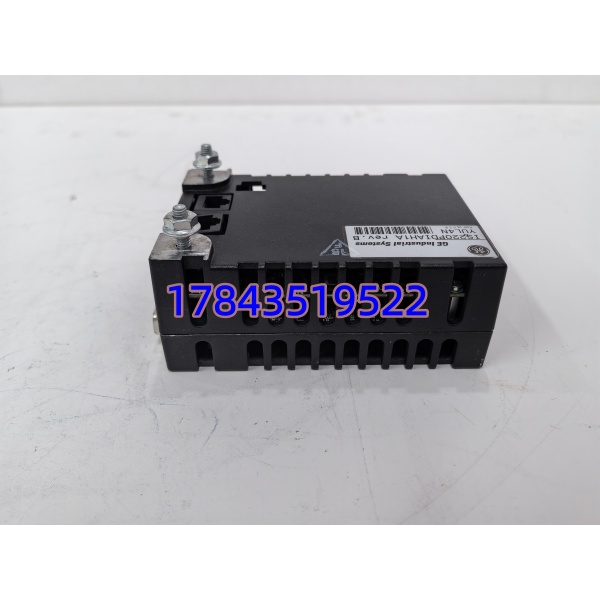

产品详情
· 型号：IS220PDIAH1A
· 品牌：GE（General Electric）
· 系列：Mark VIe Speedtronic — PDIA（Discrete Input Pack）
规格参数
- 模块全称：IS220PDIAH1A Discrete Input I/O Pack（PDIA类型，24路）
- 替代关系：原厂已推荐用 IS220PDIAH1B（32路）替代，H1A 仍可在渠道采购 NOS/二手，需核对端子板兼容性
- 输入通道：24 路离散触点输入（干接点或 24V DC 湿接点，内置湿电流）
- 输入隔离：所有输入对逻辑侧光隔离 1500 V AC；通道间隔离依端子板
- 输入滤波：硬件消抖 4 ms（固定），抑制触点弹跳和现场高频噪声
- 交流抑制：60 V RMS @ 50/60 Hz（125 V DC 励磁下）
- 供电电压：标称 24 V DC，范围 18–32 V DC；最低可靠工作电压建议 ≥27.4 V DC 带载
- 功耗：典型 2.5 W（仅 Pack），带端子板约 5–12 W 依配置
- 通讯接口：双 10/100Base-TX RJ45（ENET1/ENET2，支持单工/Dual/TMR 冗余），I/O 网络私有协议（IONet/Ethernet）
- 现场接口：1× DC-37 针连接器 直插端子板（Terminal Board），1× 3-pin 电源输入
- 兼容端子板：TBCI（H1/H2/H3）、TICI（带电压检测隔离型）、STCI；不兼容 DTCI（DIN导轨型）

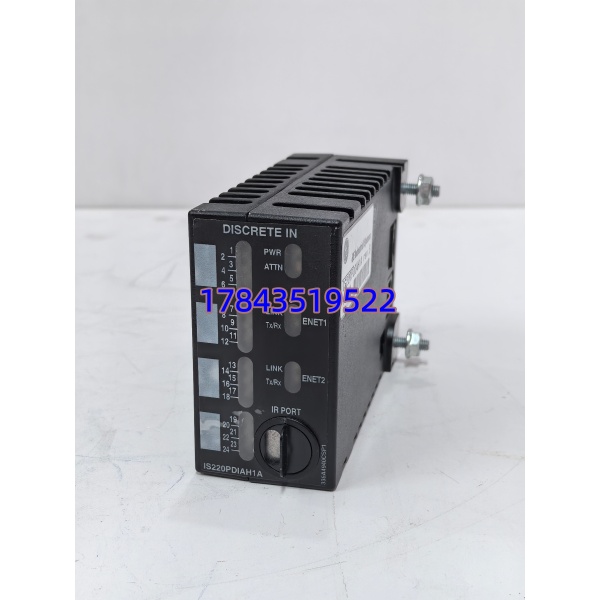

- 状态指示：前面板 LED — PWR（绿=电源OK）、COMM（绿闪=活动）、FLT（红=故障/未组态）、各通道状态（依版本）
- 工作温度：-30℃～+65℃（部分资料标 -40～+70℃，以手册为准），5%～95% RH 非凝露
- 认证：Class I Div 2 / Zone 2，ATEX/IECEx，UL， conformal coat 覆形涂层
- 安装：插接到 Mark VIe 端子板上，用以太网口旁双头螺柱机械锁紧，DIN 导轨或机架安装依端子板形式
产品介绍
IS220PDIAH1A 是 GE Mark VIe 燃机/电站 DCS 的 24 路离散输入 I/O Pack。它不插 VME 背板，而是直接扣在 TBCI/TICI/STCI 端子板上，通过 DC-37 连接器取现场开关量，经光耦隔离和 4ms 硬件滤波消除接触器弹跳和变频器感应噪声，再经双以太网送控制器。内置处理器做本地诊断，减轻控制机负荷。
坦白讲，这模块在现场最常见的毛病是”供电余量不足”——有人用 24.0V 系统电源直接供，所有通道激活时压降到 23.xV 可能让模块间歇性离线或诊断报警，我一般要求调至 27～28V DC。原厂已将 H1A 列为可替代件（推荐 H1B 32路版），但旧柜端子板只接 24 路线束时换 H1B 也能用只是浪费 8 通道，ToolboxST 需更新硬件描述。换件不需重下逻辑，但要在软件里确认 I/O Pack 类型和网络 ID 匹配。
应用场景与行业案例
我在燃气轮机控制室遇过 ETS（紧急跳闸系统）限位开关状态在 DCS 上随机跳变——查下来是长电缆感应变频器噪声，老式 DI 卡没硬件滤波。换成 PDIAH1A 后 4ms 硬件消抖直接把毛刺滤掉，跳闸误报消失。燃机现场电磁阀、接触器等感性负载多，光隔离+滤波是保命的。
典型场景：
- 燃气/蒸汽轮机电厂：Mark VIe 柜采集 Lube Oil Pump 运行、Trip Solenoid 状态、Breaker 辅助触点、Fire Detect 等，直接扣 TBCIH 端子板。
- 石化炼化装置：Mark VIeS 安全系统读取现场急停按钮、高位液位开关、压缩机防喘阀位置反馈。
- 联合循环余热锅炉：汽包水位开关联锁、吹灰器位置反馈进 DCS 逻辑判断。
- 老 MK VI 升级 MK VIe：保留原有 TBCI 端子板布线，只更换 I/O Pack 为 IS220PDIAH1A，最小化改线。
真实案例：
北方某 9F 燃机电厂，#2 机 Mark VIe 柜报警”I/O Pack Communication Lost — R-Side PDIA Slot 3″，重启后恢复但半月后又掉线。开柜发现 IS220PDIAH1A 上 PWR 绿灯微暗，量供电仅 23.8V DC（机柜直流屏负载重压降大），模块在温度高时临界欠压复位。临时措施：调机柜 24V 电源输出至 27.5V DC，通信稳定。趁例检采购新模块（原厂推荐 H1B 但因端子板线束是 24 路仍买了 H1A NOS 备件），断电拔旧—插新—ToolboxST 扫描识别—下载 I/O Config（与原一致）—运行。老师傅说”早调高那两伏就不必半夜爬柜子”。我留了条备注：全柜 I/O Pack 供电建议统一核实在 27V 以上。
常见问题解答 (FAQ)
Q1：IS220PDIAH1A 和 IS220PDIAH1B 能互换吗？
物理接口和端子板兼容（都插 TBCI 等），H1B 是 32 通道版。原位替换 H1A→H1B 可以，ToolboxST 需加载 H1B 的硬件描述并更新 I/O 配置，多出的 8 通道不接线即可。反过来 H1B→H1A 不行如果原工程用了超过 24 通道。注意老一些的非常早期端子板固件可能有细微兼容提示，以 ToolboxST 诊断为准。
Q2：支持热插拔吗？运行中能直接拔插吗？
Mark VIe I/O Pack 设计支持在线更换。实操步骤：确认控制器已识别该 Slot → 先拔以太网缆（防网络环回）→ 拔模块（或不断电直接拔，多数情况 OK 但建议先断 ENET）→ 插新模块 → 锁紧螺柱 → 接 ENET → 观察 PWR 绿亮、COMM 闪 → CP 自动重读配置（约 30 秒）。若 FAULT 红灯常亮，查供电电压是否够、ToolboxST 里 Slot Type 是否匹配。
Q3：换新模块需要重下控制逻辑/顺控吗？
不需要重新下载控制策略（Block Diagram/Sequence）。I/O Pack 内只存自身 ID 和网络参数，逻辑在控制器里。换新 Pack 后用 ToolboxST 做 “Auto Reconfigure” 或手动下发 I/O Configuration 即可。有一点要注意——若原系统用了 I/O Pack 级别自定义参数（少数应用），需确认导出备份过。
