描述
产品详情

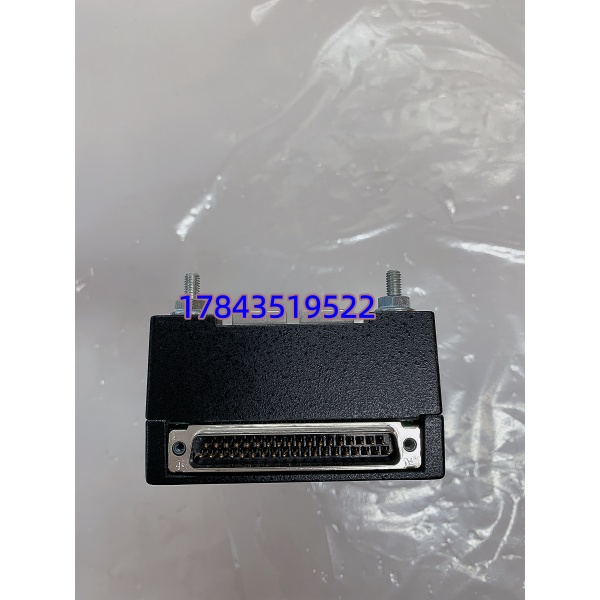

· 型号：IS220PDIAH1A
· 品牌：GE
· 系列：Mark VIe / Mark VI（Speedtronic 燃气轮机控制系统）
规格参数
- 产品型号：IS220PDIAH1A
- GE PCB 编号：336A4940CSP1
- 产品类别：离散量输入模块（DI / Digital Input Module）
- 适用系统：GE Mark VIe（及部分 Mark VI）燃气轮机/蒸汽轮机控制系统
- 输入类型：直流有源湿接点（Wet Contact），兼容 2-wire / 3-wire 传感器
- 输入电压：标称 24V DC（工作范围约 18~32V DC）
- 通道数：典型 24~32 通道/卡（具体以实物铭牌为准）
- 输入特性：
- 每通道光电隔离（通道间及对地）
- 反极性保护
- 浪涌抑制（TVS 管）
- 输入滤波（硬件 + 软件可配置去抖时间）

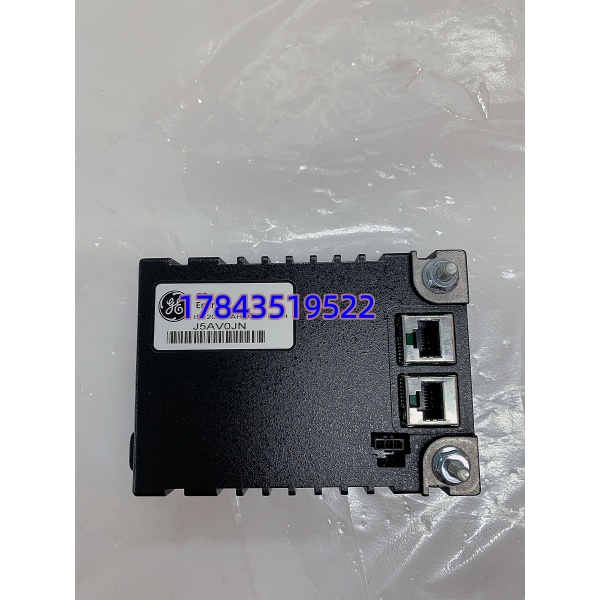

- 通讯接口：双路 10/100Mbps 以太网（RJ45），连接 Mark VIe 控制处理器，支持冗余
- 供电：由 Mark VIe 机架电源模块统一供给（DC 24V 或 5V，以具体机架配置为准）
- 功耗：典型约 5~10W
- 物理尺寸：标准 Mark VIe 模块，约 160×115×30 mm，重约 0.3~0.4kg
- 安装方式：插卡式，安装于 Mark VIe 标准机架（如 IS215UCVEM 机架）I/O 槽位
- 接线方式：前出线，通过机架端子排或专用电缆引出

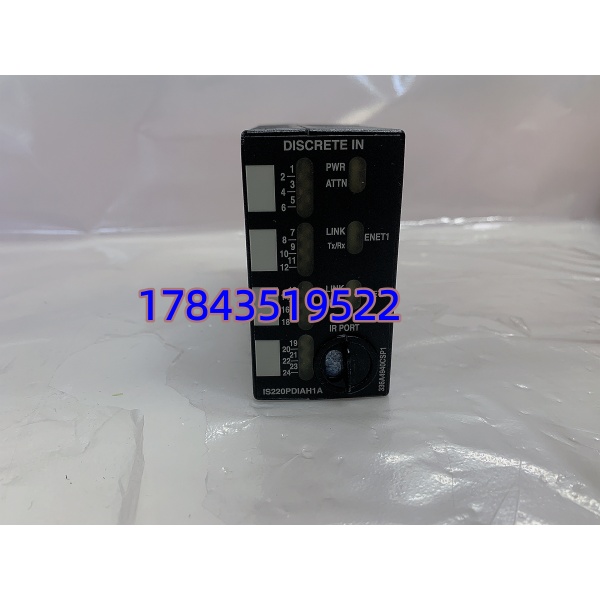

- 指示灯：PWR / RUN / ERR / COM / 每通道状态 LED（部分版本）
- 工作环境：温度 -30℃～+65℃（机柜内安装），湿度 5%~95% 非凝露
- 存储温度：-40℃～+85℃
- 认证：CSA/NRTL、CE、ATEX/IECEx（部分版本适用于危险区域），SIL 2/3（需核对具体证书）
- 平均无故障时间：MTBF > 15万小时（以 GE 原厂可靠性报告为准）
产品介绍
IS220PDIAH1A 是 GE Mark VIe 控制系统的离散量输入（DI）模块，负责把现场的”通/断”信号采集进来——限位开关到位了吗？压力开关动作了吗？电磁阀反馈回来了吗？这些最基础的开关量信号，构成了燃机控制逻辑的判断基础。它走的是双路以太网冗余链路，一张卡挂了不影响其他卡和控制器运行。
跟早期 Mark VI 的 IS200 系列 DI 卡相比，IS220 系列的突出改进是以太网化——不再依赖专有背板总线，而是直接走 TCP/IP，诊断能力更强，接线更简洁。坦白讲，DI 卡的故障率在所有卡件里算最低的，常见问题不是卡本身而是现场接线（受潮短路、感应电压、接线松脱）。但一旦整卡失效（如以太网 PHY 损坏），对应槽位所有 DI 信号全部丢失，可能影响联锁逻辑。备件永远要留一块在库房。
有一点要注意——336A4940CSP1 是 PCB 板号，”H1A”后缀代表特定硬件版本和固件捆绑，不同后缀在输入滤波特性和以太网 PHY 固件上有差异，不能简单混用，买之前务必核对现有 Mark VIe 机架的硬件兼容性列表。
应用场景与行业案例
痛点切入
燃机控制室深夜报”DI Module Communication Lost”——某槽位 IS220PDIAH1A 以太网链路断开，对应 24~32 个现场开关量信号全部不可见。如果涉及关键联锁（如润滑油压力低跳机、火焰检测反馈等），可能触发 ESD 跳闸。这时候库房里一块提前测好的备件就是救命稻草——断电换卡、插回端子、上电，10 分钟内恢复。
典型场景
- 燃气轮机/蒸汽轮机控制 — Mark VIe 系统采集现场开关量信号：润滑油压力开关、火焰检测、阀门限位、振动报警接点、温度开关等。
- 联合循环电厂辅机系统 — 给水泵/凝结水泵/循环水泵的启停状态、故障反馈、就地/远方切换开关等 DI 信号采集。
- 海上平台燃气压缩机 — 防爆区域 DI 信号采集，通过 Mark VIe 冗余以太网送平台中控。
真实案例
西南某 9E 燃气轮机电厂，Mark VIe 系统跑了 13 年，某天夜班报”Slot 4 DI Module Offline”。现场检查 IS220PDIAH1A 的 ERR 灯常红、双路 LINK 灯灭——以太网变压器老化导致物理层断连。涉及的信号包括”润滑油压力低”和”振动高”两个关键联锁。翻出 MRO 库房提前做过高低温老化测试的 IS220PDIAH1A 备件，断电拔旧卡、插新卡、恢复接线、上电——8 分钟后所有 DI 信号恢复，联锁逻辑正常。汽机工程师说：”DI 卡不常坏，但坏了就是整槽信号全丢，这种卡按机架配置数量 1:1 备，少一块都不行。”
