描述
产品详情
· 型号：IS220PAICH1A（硬件版本 336A4940CSP3，CSP3=PCB 修订/制造批次）
· 品牌：GE（General Electric）Speedtronic
· 系列：Mark VIe Turbine Control System — Universal Analog I/O Pack (PAICH1)
规格参数
- 产品类型：Mark VIe 通用模拟量 I/O Pack — 含 AI（模拟量输入）＋ AO（模拟量输出）通道
- 适配系统：GE Mark VIe 燃机/蒸汽轮机/压缩机控制，与 UC（UCSA/UCSC）控制器通过 EGD Ethernet 通信
- 模拟量输入(AI)：典型 6～10 路可配置通道（依 Terminal Board 而定），支持 4–20mA、热电偶(TC)、RTD（Pt100等），软件选择
- 模拟量输出(AO)：典型 2～4 路 4–20mA 有源输出（驱动 ≤ 750Ω 典型）
- 输入精度：±0.1% FS（典型 @ 25℃），TC 测量含冷端补偿（CJC）
- 分辨率：≥ 16 bit ADC / 16 bit DAC
- 通讯接口：双 10/100Base-TX RJ45（Ethernet Global Data / EGD），支持线性/环型拓扑，自动协商
- 隔离：现场 AI/AO 侧 ↔ 以太网/逻辑侧 1500 V AC 光电隔离；通道间通常分组隔离（依 TB 而定）
- 供电：DC 24 V（由 I/O 柜直流分配或 Terminal Board 供给），典型功耗 ≤ 8 W
- 状态指示：前面板 LED — PWR（电源）、RUN（运行）、FLT（故障）、COM（以太网活动）、各 AI/AO 状态依固件
- 配套 Terminal Board：需配对应 TB — 常见 IS200TBAIH1C（AI 端子）、IS200TBAIS1C 等；AO 部分通常同板引出或通过分线 TB

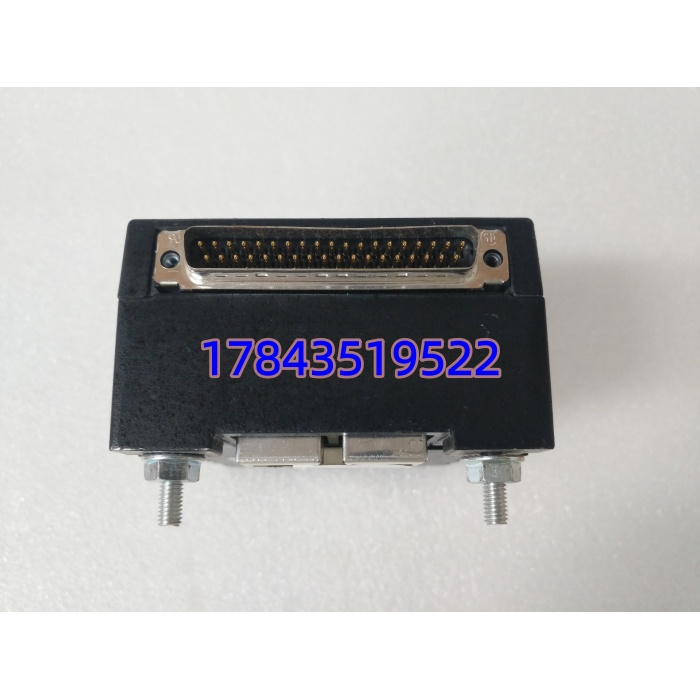

- 安装方式：直接插在 Terminal Board（TB）背面，DIN 导轨或机架固定 TB 本体
- 工作环境：0 … +65℃（柜内，以 GE 原厂手册为准），5%～95% RH 无凝露
- 防护等级：IP20（柜内）
- 认证：UL / cUL / CE / ATEX Zone 2（依批次）
- 硬件版本说明：336A4940CSP3 为 PCB 修订版本号，功能兼容同型号早期 CSP1/CSP2，但建议版本一致避免固件警告

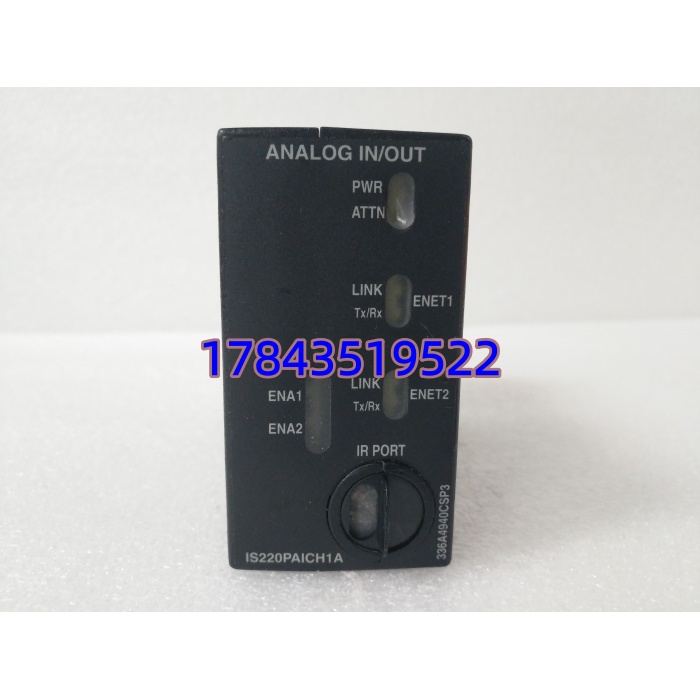

产品介绍
IS220PAICH1A 是 GE Mark VIe 的通用模拟量 I/O Pack，一头插在专用 Terminal Board（如 TBAIH1C）后面，一头走双以太网 EGD 跟 Mark VIe 控制器 UC 通讯。它把现场变送器的 4–20mA、热电偶或 RTD 信号采进来，同时也能输出 4–20mA 控制指令（比如燃料阀定位器指令）。所有模拟量经 16bit ADC/DAC 处理，冷端补偿和线性化在包内完成，控制器直接读工程值。
坦白讲它的核心优势是”一块包干 AI+AO 且全以太网”。老 Mark V 是 VME 背板总线，Mark VIe 全换成以太网 I/O Pack，PAICH1 就是这一代产物。有一点必须提醒：IS220PAICH1A 必须配正确的 GE Terminal Board 和对应线缆，裸买包没法接线——换件前核对原柜 TB 型号（IS200TBAIH1C / TBAIS1C 等）及跨接线定义。
应用场景与行业案例
痛点切入
我处理过 9F 机组 Mark VIe 站报”AI Ch.3 Open Wire”，实际端子接线没问题，追到 IS220PAICH1A 某通道 ADC 基准漂移超差——雨天柜内微潮加速老化。这种 I/O Pack 一坏影响对应测点（如排气温度、润滑油压），若关键保护点单数表决可能触发跳闸。老机组运行 8–10 年后建议按节点备 I/O Pack。
典型场景
- 9F/7HA/6FA 燃气轮机电厂 Mark VIe 控制柜 — 排气热电偶(TC)、润滑油压/差压变送器(4–20mA)、燃料行程基准 AO 均经 PAICH1 进 UC
- 蒸汽轮机/工业透平压缩机组（Mark VIe 平台） — 振动趋近式探头信号调理后经同类 AI 包进控制，AO 送液力偶合器或导叶指令
- 石化催化裂化主风机组控制 — 高温高振环境，I/O Pack 光电隔离抗地电位差，双网口支持冗余环网
- 老 Mark V → Mark VIe 升级项目 — 保留部分现场电缆借 TB 端子兼容，换电子包实现以太网化
真实案例
南方某 9F 联合循环电厂，#1 燃机 Mark VIe 控制室报 TNH（转速）外还有两路润滑油压 AI 偶尔跳 MAX 值（>上限）。量现场回路正常，追到对应 IS220PAICH1A（336A4940CSP3）插在 TBAIH1C 后，某 AI 通道线性度超差。调峰停机窗口换全新 I/O Pack（同 336A4940CSP3，配原 TB），插上后 ToolboxST 自动识别硬件版本，控制器 30 秒内重建 EGD 链接，所有 AI 数值回归正常范围。仪控主管说：”Mark VIe 的 I/O Pack 比 VME 卡好换，但单价高，库房按节点类型各备一块够用了。”
