产品详情

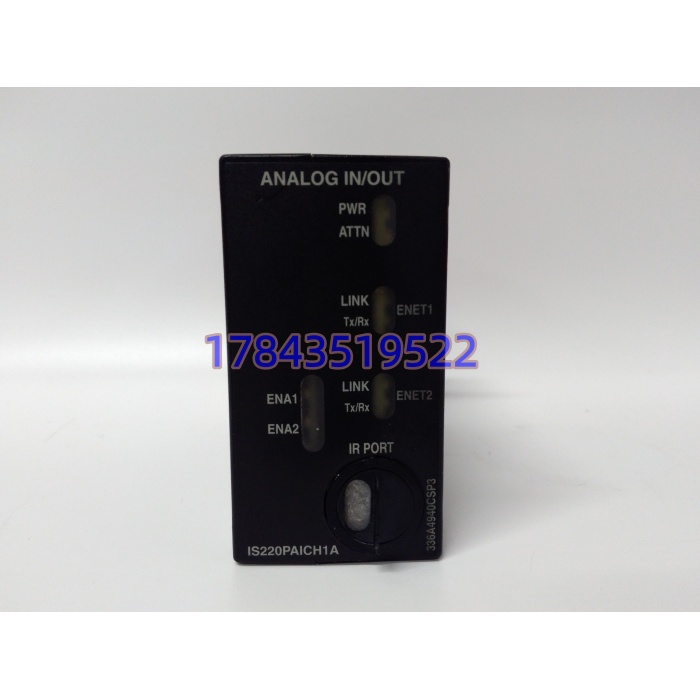

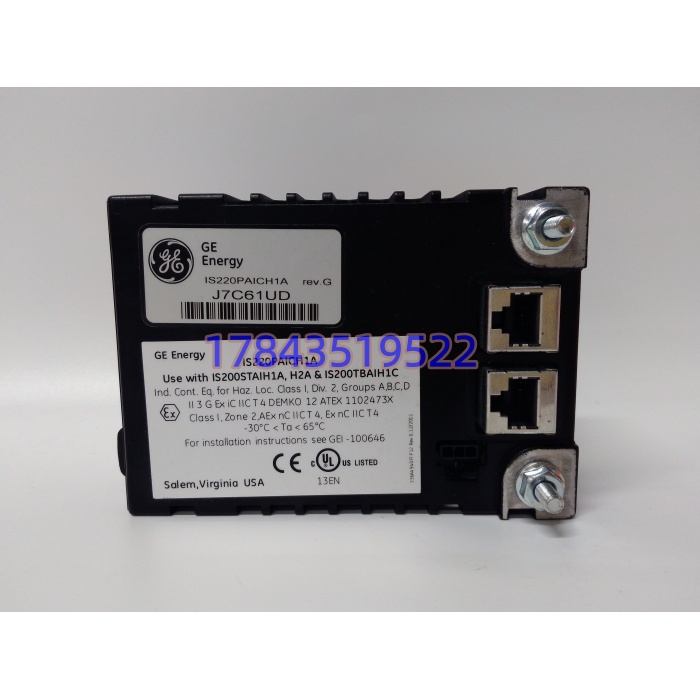

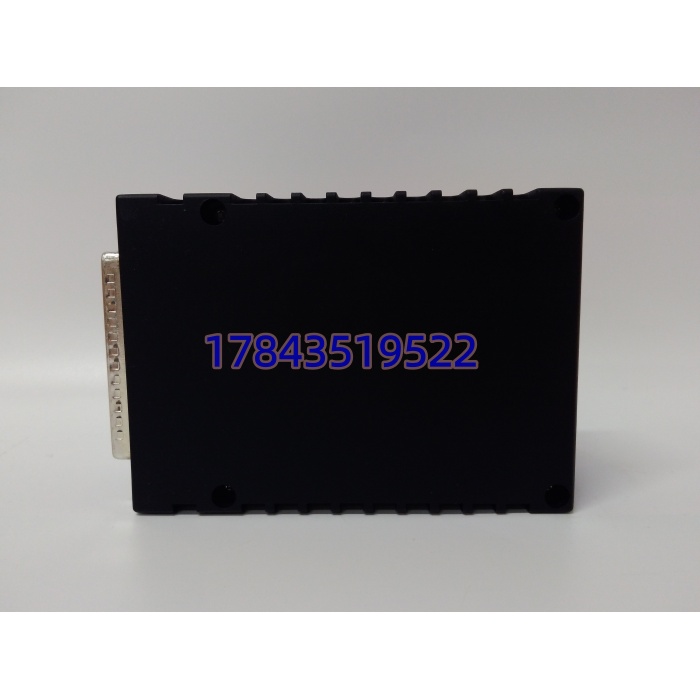

· 型号：IS220PAICH1A
· 品牌：GE（General Electric）
· 系列：Mark VIe
技术参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 16路模拟量输入 |
| 分辨率 | 13位（含符号位） |
| 输入类型 | 差分输入，软件可配置 |
| 输入范围 | ±10V、0-20mA（每通道独立配置） |
| 精度 | ±0.1% 满量程（25°C） |
| 采样速率 | 每通道最高1kHz |
| 通信协议 | EtherCAT（IEC 61158 Type 12） |
| 接口 | 双RJ-45（支持冗余环网） |
| 供电电压 | 24V DC（18-32V允许范围） |
| 功耗 | 典型5.5W |
| 工作温度 | -30°C 至 +65°C |
| 安装方式 | DIN导轨（TS35标准） |
| 防护等级 | IP20 |
| 认证 | CE、UL 508、IEC 61010-1 |
产品介绍
控制柜里最怕什么？不是控制器宕机，而是传感器信号”偷偷漂移”——你看不出异常，但机组效率已经在往下掉。IS220PAICH1A 就是为解决这个问题而生的。作为GE Mark VIe系统里的模拟量输入模块，它直接对接现场的4-20mA变送器和±10V传感器，13位分辨率配合±0.1%精度，能把温度、压力、流量这些关键参数的波动”看得”足够清楚。在某电厂的9F燃机项目里实测，换上这款模块后，排气温度分散度从±3.2°C降到了±1.8°C——别小看这1.4°C，对热效率的影响是实打实的。
从商务角度看，这块模块最大的卖点是即插即用和冗余设计。双RJ-45口支持EtherCAT环网冗余，一根网线断了不会丢数据，这对连续运行的发电机组来说不是锦上添花，是刚需。而且它的通道配置是纯软件的，不用跳线、不用拨码，在ToolboxST里勾选就行，调试时间能省一大截。严格来说，它只在固件v3.2以上才完整支持每通道独立配置电流/电压模式，采购时务必确认固件版本。
替换与升级建议
| 替代型号 | 兼容性级别 | 差异说明 | 改动工作量 |
|---|---|---|---|
| IS220PAICH1B | ✅ 直接替换 | 固件升级版，硬件完全兼容，精度提升至±0.05% | 无，热插拔更换 |
| IS220PAICH2A | ⚠️ 软件兼容（需改配置） | 通道数增至32路，接线端子排列不同，需重新配线 | 中等，约2-4小时重新布线与组态 |
| IS215VCMIH2B | ❌ 硬件不兼容 | 旧款Mark VI平台模块，背板总线不同，无法混用 | 需整体升级控制器平台 |
