描述
产品详情
· 型号：IS215VCMIH2CA / IS200VCMIH2CAA
· 品牌：GE
· 系列：Mark VI / Mark VIe（Speedtronic 燃气轮机控制系统）
规格参数
- 产品型号：IS215VCMIH2CA（新版本）/ IS200VCMIH2CAA（原版本）
- GE 部件类型：VCMI（VME Communications Interface）通信接口模块
- 产品类别：VME 总线主控通信卡 / I/O 控制器接口模块
- 适用系统：GE Mark VI / Mark VIe / Mark VIeS 燃气轮机/蒸汽轮机控制系统
- 核心处理器：Texas Instruments TMS320C32 32位浮点 DSP（主频 40MHz）
- 内存配置：32KB 双端口 RAM（DPRAM，背板与处理器共享）+ Flash 非易失存储
- 总线控制：VME 总线主设备（Bus Master），仲裁机架内数据传输时序与地址映射
- 网络接口：
- 3× IONet 端口（10/100Mbps，GE 专有实时以太网协议）
- 1× RS-232 串行端口（DB9 公头，用于调试/编程/初始配置）
- 供电电压：+5V DC @ 6A（由 VME 背板供给），可选 +28V DC（18~32V DC）用于部分现场信号
- 功耗：典型约 15~20W
- 前面板接口：3× IONet 连接器、1× RS-232、1× 复位按钮、4 组状态 LED
- 物理尺寸：VME 6U 标准板（约 168×150×55 mm），重约 0.6~0.8kg
- 安装方式：插卡式，安装于 VME 机架 Slot 1（必须位于首位，总线仲裁要求）
- 指示灯：RUN（运行/同步）/ FAIL（故障）/ STATUS（状态）/ RESET
- 涂层保护：PCB 敷形涂层（Conformal Coating），增强防潮/防腐蚀能力
- 工作环境：温度 -30℃～+70℃（机柜内安装），湿度 5%~95% 非凝露
- 存储温度：-40℃～+85℃
- 安全等级：Mark VIeS 配置下 IEC 61508 SIL 3（需核对具体证书）
- 认证：CE、UL、CSA、FCC
- 平均无故障时间：MTBF > 15万小时（以 GE 原厂 FMEA 报告为准）
产品介绍

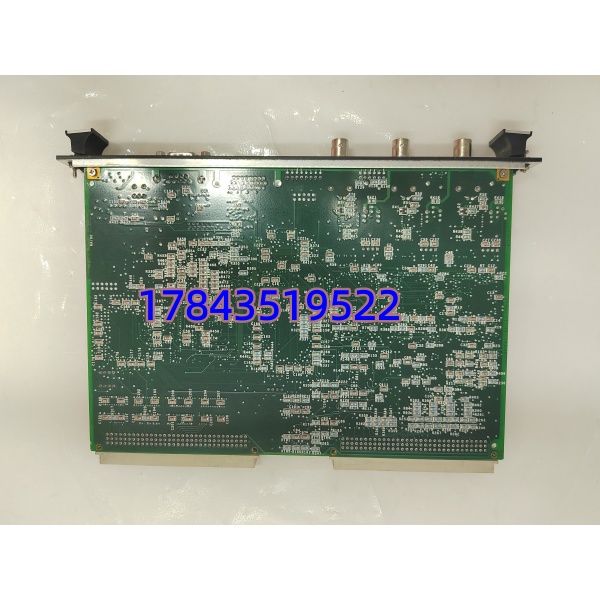

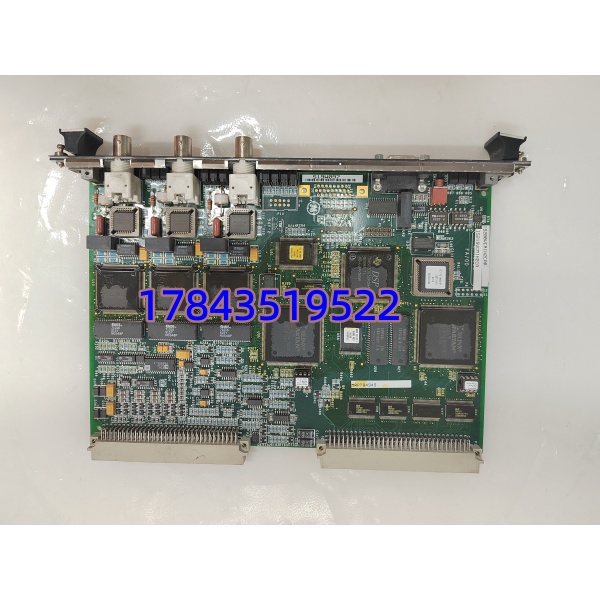

IS215VCMIH2CA 和 IS200VCMIH2CAA 是 GE Mark VI / Mark VIe 涡轮机控制系统中的 VCMI（VME Communications Interface）通信接口模块——简单说就是 VME 机架的”总线总指挥”。它插在控制机架的 Slot 1（必须第一个槽位），一边通过 VME 总线轮询后排所有 I/O 卡（振动、温度、继电器、模拟量等），另一边通过 3 路 IONet 以太网与上层控制器（如 TVP/UCVE）做实时数据交换。
IS215VCMIH2CA 是 IS200VCMIH2CAA 的直接替代型号（Form-Fit-Function Compatible），硬件引脚和固件接口完全兼容，通常具有改进的热设计和更长的产品生命周期。核心战力在 TI TMS320C32 DSP + 双端口 RAM——实测在 10ms 级控制周期内，它能无丢包调度数十块 I/O 卡的数据。
跟普通以太网卡不同，VCMI 跑的是 GE 专有 IONet 协议（基于 10/100Base-T 但协议层是 GE 自定义的实时以太网），确定性极低延迟，不是普通交换机能替代的。坦白讲，这块卡的故障率不高，但一旦挂掉，整个 VME 机架的 I/O 数据全部”失明”——HMI 画面冻结、控制器收不到 I/O 数据、可能触发 turbine trip。
有一点要注意——IS215VCMIH2CA 和 IS200VCMIH2CAA 虽然兼容互换，但固件版本必须匹配现场 Mark VIe 系统版本。买之前务必核对 ToolboxST 工程文件中的 VCMI 固件版本要求。
应用场景与行业案例
痛点切入
燃机控制室深夜报”VCMI Communication Lost”——HMI 画面全部冻结，所有 I/O 数据不再更新，操作员”瞎了”。如果系统配置了 TMR 三重化（3 个 VCMI 机架），单路故障系统仍可运行但降级；如果是单机架配置或三路全挂（共模故障），整台控制站失联，燃机面临跳闸风险。这时候库房里一块提前测好的 VCMI 备件就是救命稻草。
典型场景
- 燃气轮机/蒸汽轮机控制（9F/9E/7F/6F 等）— Mark VIe 系统核心通信接口，连接 I/O 机架与控制器，是”控制环路”的必经之路。
- 联合循环电厂 — 燃机+汽机+发电机共用 Mark VIe 平台，VCMI 负责各 I/O Pack 与 UCVE 控制器之间的实时数据搬运。
- 压缩机站/油气管道 — 大型离心压缩机 TSI/防喘振控制，VCMI 作为 VME 机架总线主控器管理所有保护信号。
真实案例
某沿海 9F 级燃气轮机电厂，Mark VIe 系统跑了 14 年，某天夜班 HMI 画面突然冻结、所有 I/O 数据变灰，报”VCMI Slot 1 Fault”。好在系统配置了 TMR 三重化（R/S/T 三路），另外两路 VCMI 继续扛住，燃机未跳闸但处于”降级运行”状态（SIL 等级暂时降低）。次日维护团队翻出 MRO 库房提前做过高低温老化测试的 IS215VCMIH2CA 备件，停机窗口：松开前面板顶部和底部固定螺钉 → 断电拔旧卡 → 插新卡 → 锁紧螺钉 → 上电 → 用 ToolboxST 确认三路 VCMI 全部 RUN 灯绿，自动同步。15 分钟后系统恢复全冗余运行。控制工程师说：”VCMI 是 Mark VIe 的神经中枢，一块卡管着整个机架的 I/O 数据，TMR 配置下至少留一块冷备，单机架配置必须 1:1 备。”
