GE IS215UCVFH2BB VMIVME-7650-83H | Mark VI单板计算机

描述

产品详情

· 型号：IS215UCVFH2BB（控制器板卡）+ VMIVME-7650-83H（配套背板套件）
· 品牌：GE（通用电气，现隶属于GE Vernova）
· 系列：Mark VI / Mark VIe Speedtronic™控制系统

规格参数

• 处理器：Intel Celeron 850 MHz（Socket 370架构），部分资料标注可选Pentium III
• 操作系统：QNX Neutrino实时操作系统（默认），支持Linux/VxWorks可选
• 运行内存：32 MB DRAM + 16 MB Flash（可扩展至512 MB）
• 通信接口：2×10/100 Mbps以太网（RJ-45）、2×RS-232/RS-485串口、1×SVGA、2×USB 2.0、PS/2键盘鼠标口
• 扩展总线：VME64x总线，持续带宽40 MB/s，正面PMC插槽支持DSP/光纤/A/D子卡扩展
• 工作电压：24 VDC ±20%，典型功耗<20 W
• 工作温度：-40°C至+85°C（工业级宽温设计，三防漆涂层）
• 存储温度：-40°C至+85°C
• 尺寸：6U VME标准（167.6×149.6×20.3 mm），单槽或双槽安装
• 重量：≤500 g
• MTBF：>200,000小时（MIL-HDBK-217F标准）
• 防护等级：模块本体IP65，符合Class 1 Div 2防爆标准

产品介绍

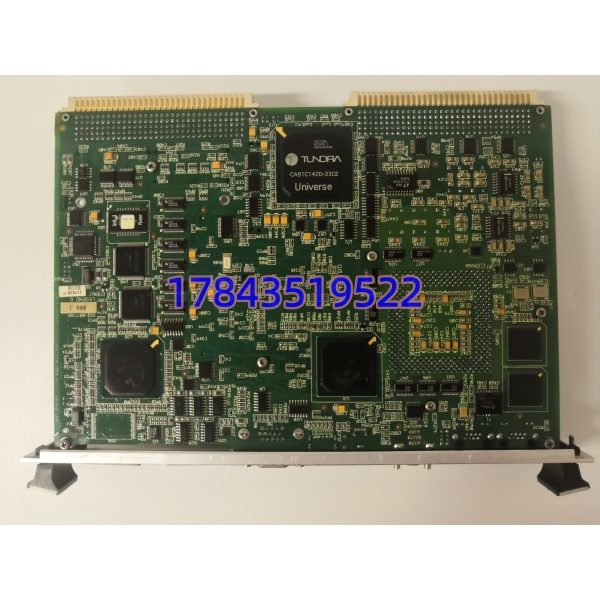

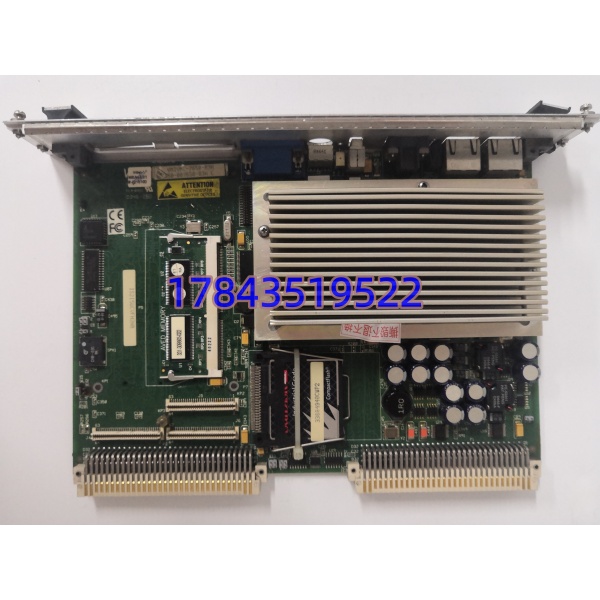

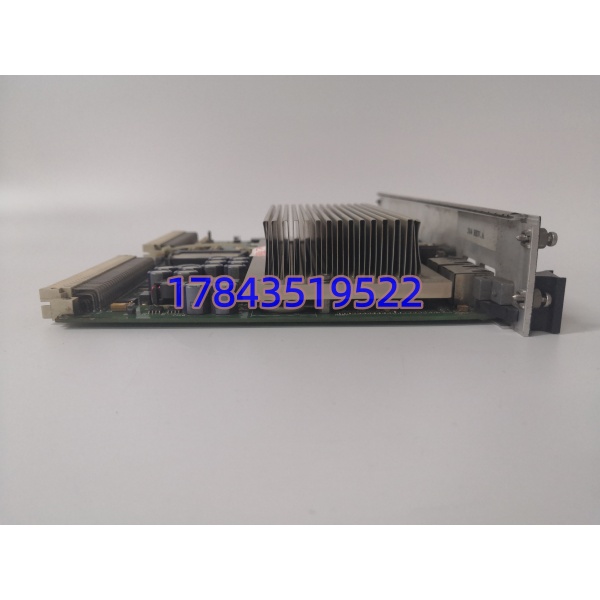

IS215UCVFH2BB是GE Mark VI/VIe Speedtronic™涡轮机控制系统的核心控制器板卡，VMIVME-7650-83H是它的配套背板套件，350-007650-83H C是完整的物料编码。这玩意儿说白了就是燃机、汽机控制柜里的“大脑”——运行着QNX实时操作系统，通过VME总线跟下面的I/O卡件（振动、转速、温度、压力采集卡）通信，执行转速PID调节、温度保护曲线、联锁跳机逻辑这些核心任务。

说实话，这卡在现场备件库里算是比较金贵的东西。它的定位不是通用PLC的CPU，而是专门为GE Speedtronic系统设计的控制计算机。有一点要注意，IS215UCVFH2BB是UCVE系列控制器的一个变体，用在燃气、蒸汽、厂用平衡设备三种场景，执行周期≤1ms，能满足燃机快速爬坡和负荷突变的要求。市面资料比较乱，有的说是数字输入模块，有的说是光纤接口模块——根据较可靠的技术描述，它本质上就是一块VME总线单板计算机，不是I/O卡也不是通讯卡，别搞混了。这东西现在已经停产，靠库存和二手件在撑。

应用场景与行业案例

痛点切入：
搞燃机维护的都懂，最怕的是主控制器突然“死机”或程序跑飞，整台机组直接跳闸。更麻烦的是这卡停产了，一旦坏了找不到替换件，机组可能要趴窝好几天——发电厂的损失是按小时算的，一台9E燃机停机一小时就是几十万的电费损失。

典型场景：

1. 燃气-蒸汽联合循环电厂：主控机柜里的IS215UCVFH2BB运行燃机启停逻辑、负荷分配算法和温度保护曲线，与I/O板配合完成一键启停和快速爬坡控制。
2. 大型LNG压缩站驱动：7MW电机转速控制和防喘振阀位双闭环计算，年节电3%以上，控制器响应速度是关键。
3. 冶金TRT余压发电：实时计算高炉煤气流量前馈与转速反馈，让机组年发电量提升2.4%。
4. 海上平台与舰船动力系统：黑启动、孤岛运行及负荷分配全部靠这块控制器扛着，空间受限、高可靠性要求，Mark VI的老本行。
5. 城市垃圾焚烧发电：控制炉排速度、一次/二次风机启停，实现24小时无人值守自动燃烧。

真实案例：
去年华东某9E燃机电厂出了一档子事——机组运行中突然报“控制器故障”，IS215UCVFH2BB的ERR红灯常亮，机组自动跳闸。仪表班长跑过去一看，卡件上的电源指示灯正常但CPU心跳灯不闪了，判断是板卡硬件故障。麻烦的是这是Mark VI老系统，这块卡早就停产了，原厂没货。全厂上下翻了一遍备件库，只找到一块同型号但很久没上过电的库存件——插上去一试，能启动，程序重新下载后机组恢复并网。后来他们一口气从贸易商手里囤了两块同型号的测试良品。班长后来说：“这种控制器卡件平时看不出价值，等红灯一亮你才知道，一块卡就是一台机组能不能转的命。”

常见问题解答 (FAQ)

Q1：IS215UCVFH2BB到底是什么？网上说法太乱了——有的说是数字输入模块，有的说是光纤接口，还有说是一般控制器。

坦白讲，市面上的信息确实乱得可以。从比较一致的技术描述来看，的本质是GE Mark VI系统的VME总线单板计算机，属于UCVE控制器系列的一个型号。它就是在VME机架里跑QNX实时操作系统的“主控大脑”，负责执行涡轮机控制代码。那些说是“16通道数字输入模块”或“光纤接口模块”的信息，很可能是备件商把同一型号编码混用在多个产品线上了。采购之前一定确认清楚你要的是“控制器主卡”还是其他功能卡件。

Q2：这个型号停产了吗？现在还能买到吗？

已经停产了。Mark VI系统的原厂生命周期早就进入尾声。现在市面流通的基本都是全新剩余库存（NOS）、二手拆机件或翻新件。如果现场在用这个型号且有长期运行计划，建议尽早囤一两块备件——这种停产件出了故障再找就晚了。

Q3：VMIVME-7650-83H和350-007650-83H C是什么意思？

VMIVME-7650-83H是配套的背板套件型号标识，350-007650-83H C是完整的物料编码/产品序列号。这两个都是的关联编号，在采购备件时核对这三串号码是否一致很重要，避免买到不同批次的不兼容版本。

Q4：换了新卡之后程序会不会丢？

会丢。控制程序是存在的DRAM/Flash里的，换一块新的上去，原来机组的所有整定参数、逻辑配置全部丢失。换之前必须做两件事：一是通过GE的ToolboxST软件把旧控制器的完整项目备份下来；二是把机组的“黑匣子”跳闸记录也导出来做分析参考。换上新的之后再把配置写回去，否则机组可能直接启动不了。
