描述
产品详情

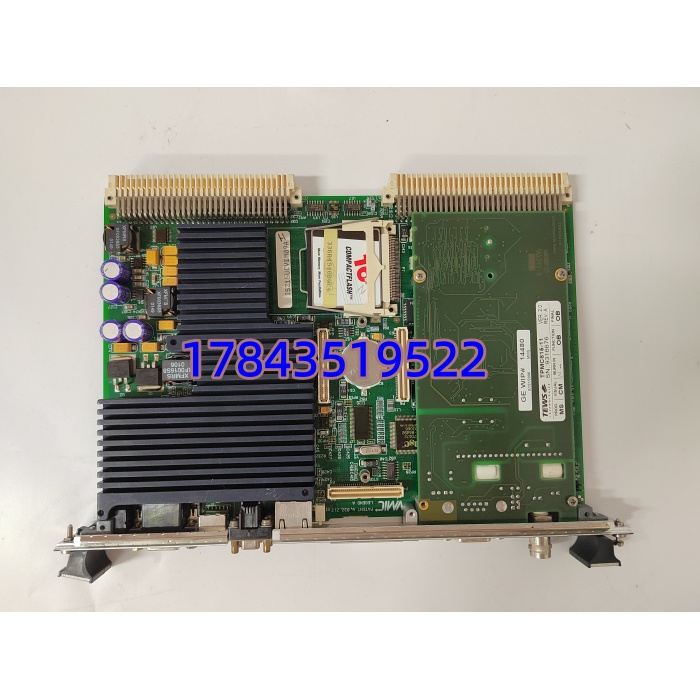

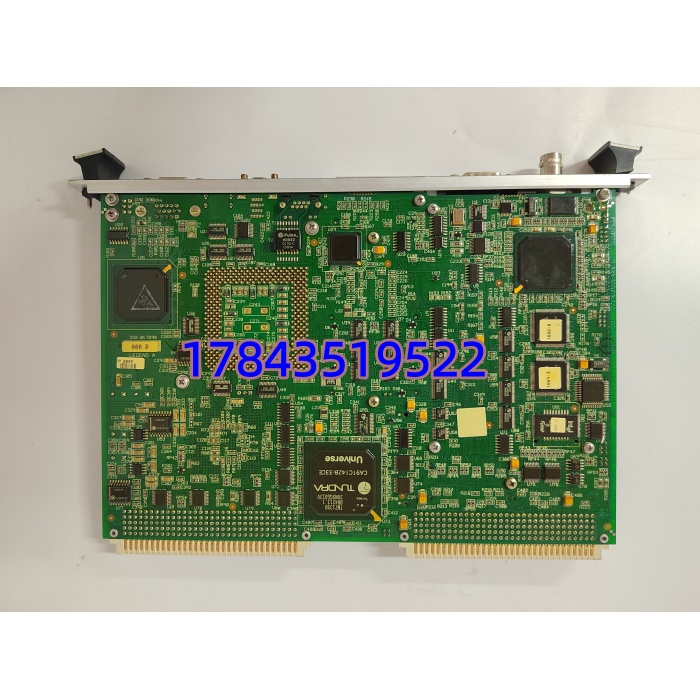

· 型号：IS215UCVEM09A（GE Mark VIe UCV Control Processor Module）
· 品牌：General Electric（GE Power / Gas Turbine Controls — Speedtronic™ Mark VIe）
· 系列：Mark VIe — UCV (Universal Control & Vision Module) 系列，VME64x 架构
规格参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / PN | IS215UCVEM09A，常见变体 IS200UCVEM09B / 09C（固件向上兼容，BIOS 版本不同），部分批次印 151X1213-AA / -AB，带 -SIL 为 SIL-3 认证版 |
| 制造商 | General Electric Company（USA），Power Conversion / Gas Turbine Controls |
| 系统归属 | GE Mark VIe / Mark VIeS Speedtronic™ Turbine Control System — UCV Control Processor |
| 板卡形式 | 单高 VME64x 主模块（6U 单槽），与 VCMI（VME Communication Interface Module，如 IS215VCMIH2B）协同工作，早期版本集成 VCMI 功能部分需外插 |
| 处理器 | Intel® 嵌入式超低功耗 x86 兼容 CPU（Celeron/Pentium M class 依版本），运行 VxWorks 实时操作系统 |
| 存储器 | 板载 DRAM（典型 256/512 MB SDRAM ECC 依 rev）；非易失应用存储为 CompactFlash 或 CFast 卡（插于前面板/板载插槽，存有 .tca 控制应用及序列号绑定） |
| 网络通信 | 2×RJ-45 10/100/1000Base-TX Ethernet（支持 IONET / ToolboxST 下载、IHMI 通讯、Triple Port Redundancy）；部分批次保留 RS-232 调试口 |
| I/O 通讯接口 | 通过 VME64x 背板经 VCMI 模块与 IOMA/IOMC I/O 包交换过程数据，扫描周期可配 10–100ms |
| 冗余支持 | 支持 Simplex / Dual / TMR（Triple Modular Redundant）配置；TMR 三块 UCV 经 IONET 交叉同步，无扰切换，表决输出 |
| 前面板指示 | PWR / RUN / BOOT / ERR / ETH Link/Act LED；CF 卡活动指示灯；有时带小 LCD 段码或 DIP 用于初始节点地址设定 |
| 供电要求 | 由 Mark VIe 机架背板供 24V DC（典型 1.2–1.8 A 依配置），模块自身功耗 ≈15–25W |
| 应用软件 | 用 ToolboxST / ControlST 下装 .tca 应用文件至 CF/CFast 卡；严格来说，UCVEM09A 与 09B 固件版本须匹配 ToolboxST 最低版本要求——老 A 版在新版 ToolboxST 中可能提示”legacy hardware”但仍可下装，具体见 GE Compatibility Matrix |
| 环境规格 | 工作 -30～+65℃（储存 -40～+85℃），5–95% RH 非凝露；符合 IEC 61000-6-2 / IEEE 383 / UL 508 / CE；G3 防腐可选（依涂层后缀） |
| 安装方式 | VME64x 6U 机架插槽（通常 Slot 1 或指定主控槽），前面板锁紧柄，防护等级 IP20（柜内） |
| 生命周期状态 | Mark VIe 平台 GE 仍有限支持但 IS215UCVEM09A 早期 Rev 已进入 Phase-out/Limited，市场以全新尾货+测试拆机流通；IS200UCVEM09B/C 为推荐替代兼容版（插槽/背板/CF卡兼容，固件需匹配） |
产品介绍
在几套 9E 燃机 Mark VIe 柜里碰过——UCVEM09A 突然不 Boot（停留在 BOOT LED 闪烁），追查是板载电解电容老化导致 5V 纹波超标令 CPU 复位，CF 卡倒没事。它本质就是 Mark VIe 的”大脑”：跑 VxWorks + 燃机控制策略，通过 VCMI 与 I/O 包对话，同时挂以太网给 HMI/ToolboxST。比起老 Mark VI 的 VCM（VME Control Module），UCV 系列用 x86 + CF 卡存应用，升级/备份方便得多——把 CF 卡拔出来镜像一份，换板时插回去就能跑（前提同型号或兼容型号 UCVEM09B/C 且固件支持）。
严格来说，IS215UCVEM09A 与 IS200UCVEM09B/C 插槽及背板 100% 兼容，B/C 版是 A 版的后继，BIOS 和 ToolboxST 兼容性略宽。换新板时若原机用 A 版且 CF 卡内应用是基于旧 firmware 编译，插 B/C 版通常可向下兼容直接 Boot——但建议用 ToolboxST 做一次 “Verify Application” 确认，极少数极老 .tca 文件在新 UCV firmware 上报 Warning 需重新编译。库存经理视角：归 A 类最高优先级（UCV 死则整柜控制策略冻结，TMR 对除外），无 Pin-to-Pin 替代——坏只能换同系列兼容版或全盘升 Mark VIeS/Mark VII，属典型 Last-time-buy 考量对象。
应用场景与库存策略
UCV 控制模块故障在 Simplex 配置直接导致该控制柜所有燃机控制/保护算法停止（触发紧急停机或按组态 Fail-Safe），TMR 三取二配置单块故障降为二取二但仍可运行（伴随报警）。GE 对早期 UCVEM09A Rev 新产基本停线，交期曾报 N/A 或 >20 周，市场靠全新尾货。
- 发电—9E/9F 燃机、Steam Turbine Mark VIe 控制柜（Simplex 或 TMR 配置）：Simplex 建议每控制柜备 1 件冷备；TMR 对按 N+1 跨机组共享周转 → 建议密封防静电袋+干燥剂保存，每 2 年插机架（不接 I/O 包）看 BOOT→RUN LED 自检，CF/CFast 卡同期做镜像备份。
- 石油管线/海上平台—燃气压缩机 Mark VIe 控制：环境腐蚀建议订带 G3 涂层版（如有 -COAT 后缀）或确认现场原版涂层状态一致；同型平台 ≥2 套可按 N+1 建周转池。
- 老线无明确升代计划：若系统运行 >12 年且无 Mark VIeS 改造预算 → 建议趁渠道有货做 Last-time-buy（按运行柜数 1:1 Simplex 或 N+1 TMR），同步备份现场所有 UCV CF/CFast 卡镜像文件(.tca + .snb 序列号绑定)到离线安全存储。
- CF/CFast 卡匹配：UCVEM09A 早期用 CompactFlash Type I/II，后期 B/C 版用 CFast——采购备件时确认你现场 UCV 用 CF 还是 CFast，并备份原卡内容（新板可插旧卡直接 Boot 若兼容，但建议新板自带空白卡做 Verify 后再克隆原应用）。
真实案例：
沿海某 390MW 联合循环电厂 #2 燃机 Mark VIe 柜（Simplex 配置）运行第 10 年 UCVEM09A 上电 BOOT LED 常亮不转 RUN——电容老化致 CPU 不过 POST。库房零备件，调货等了 5 天（遇台风封航实际 7 天），期间 #2 燃机无法启动损失启停罚金+限负荷约 28k。事后只做三件事：①锁定 1 件 IS200UCVEM09B（兼容替代 A 版，市场更易获）做冷备放恒湿柜；②用 ToolboxST 读原 CF 卡镜像存服务器（含 .tca + SN Binding 文件），新备件插旧 CF 卡验证 Boot OK；③PM 加”每 3 年大修测 UCV 背板 24V DC 输入纹波”。花不到 3500 囤兼容版 UCV+做 CF 镜像，比一次无法启动便宜太多——这就是 Legacy A 类燃机控制大脑的库存逻辑。
