描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整物料标识 | IS215UCVEM01A，夹层卡 IS215UCVEH2AF，VMIVME‑7614‑133，350‑017614‑133 E |
| 处理器 | Intel Celeron 300 MHz |
| 内存 | 32 MB DRAM，128 KB L2 缓存，8KB 电池供电 NVRAM |
| 闪存 | 16MB /128MB CompactFlash（CF 卡），程序与组态存储 |
| 总线标准 | VME64（6U 单槽 VME 板卡） |
| 板载接口 | 双 10/100M 以太网 RJ45、SVGA 视频口、PS2 键鼠口、RS232 调试串口、复位按键、状态 LED 指示灯 |
| 支持协议 | EGD、Modbus‑TCP、TCP/IP，对接 HMI 与 IO 站 |
| 供电需求 | +5V DC 最大 6A，+12V DC 最大 250mA（VME 背板取电） |
| 工作温度 | -30 ℃ ~ +65 ℃ |
| 系统兼容 | GE Speedtronic Mark VI（支持单工、TMR 三重模块冗余配置） |
| 产品状态 | 原厂停产，存量拆机备件，无全新原厂 |
产品深度介绍

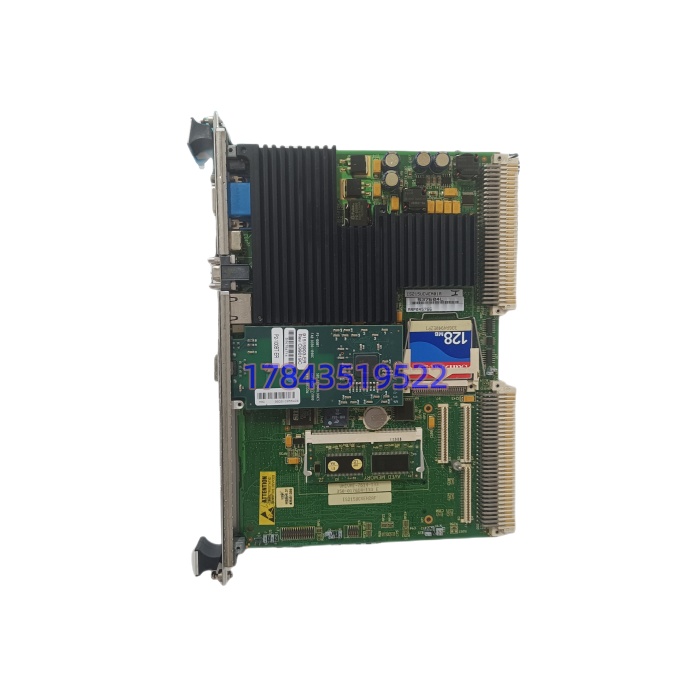

GE IS215UCVEM01A 是 Mark VI 涡轮控制系统的核心 UCVE 控制器，底板硬件型号 VMIVME‑7614‑133，板载 PMC 夹层子板 IS215UCVEH2AF，部件编号 350‑017614‑133 E，整套作为 VME64 总线 6U CPU 板使用。
该板承担燃气轮机、蒸汽轮机的闭环控制、保护逻辑运算，同时完成 VME 背板总线、以太网 EGD 通讯，可运行在单工或者 TMR 三重冗余机组架构。前面板集成状态指示灯、调试接口、复位按钮，方便现场维护排查故障。整套硬件早已停止生产，电厂现场故障只能使用拆机备件替换；整套必须底板 + 夹层子板版本匹配，不可随意混用不同版本夹层卡，否则机组无法正常启机。更换时需要核对底板、夹层子板两套标签信息，同时核对 CF 卡固件版本。
应用场景与行业案例
去年冬天，北方某联合循环电厂一台燃气机组的 Mark VI 主控板报 CPU 硬件故障。控制器 ERR 灯持续告警，机组已经处于降负荷运行状态，如果主控彻底失效，整套燃机‑蒸汽联合循环机组会直接跳闸。电厂运维手里没有备用板，联系原厂，反馈已经不再生产该硬件，迁移整套 Mark VIe 周期要数月，现场不能长时间停机等待。
这块板卡面对的工程痛点很明确：老旧 Mark VI 机组，一旦主控 CPU 失效，直接造成机组非计划停机；整套系统停产，没有原厂新品，备件版本匹配难度高，底板、夹层子板、CF 固件三者任何一项不匹配，都无法投入运行。
典型应用场景：
- 火电联合循环电厂‑燃气轮机主控 Mark VI 架构燃机的核心运算单元，负责转速控制、燃料阀调节、超速保护逻辑，TMR 三冗余配置保障机组不因为单点硬件故障跳机。
- 火电蒸汽轮机‑汽轮机控制系统 驱动 IO 站采集轴振、温度、油压信号，执行汽门调节、联锁保护逻辑，与 DCS 做 EGD 以太网数据交互。
- 油气行业‑燃气透平发电机组 偏远站点的燃气透平控制，现场环境粉尘、温度波动大，硬件服役周期普遍超过 15 年，电容老化属于高频失效诱因。
- 工业驱动‑大型透平压缩机组 炼油厂、化工厂的工艺压缩机组控制，对控制器实时性、保护逻辑可靠性要求高。
案例：北方某热电厂紧急备件替换 去年 11 月，北方某热电厂 2# 燃机 Mark VI 系统 IS215UCVEM01A 主控板异常，ERR 灯间歇告警。运维人员排查确认板卡偶发内存读写错误。机组临近供暖季，不允许长时间停机。
原厂无法提供全新硬件，迁移控制系统至少 3 个月。采购联系我们确认整套备件：底板 VMIVME‑7614‑133、夹层 IS215UCVEH2AF 版本匹配，并且完成带载仿真测试。备件发出，到货后停机窗口更换；替换前完整读取原机 CF 卡固件镜像，复制到备件 CF 卡，核对 BIOS 设置、VME 总线配置。上电之后通讯、IO 交互全部正常，机组顺利启机带满供暖负荷。
事后运维负责人感慨：这套老系统，不是只看一个型号，底板、子板、固件三者必须对上，不然换上去也起不了机。
