描述
产品详情

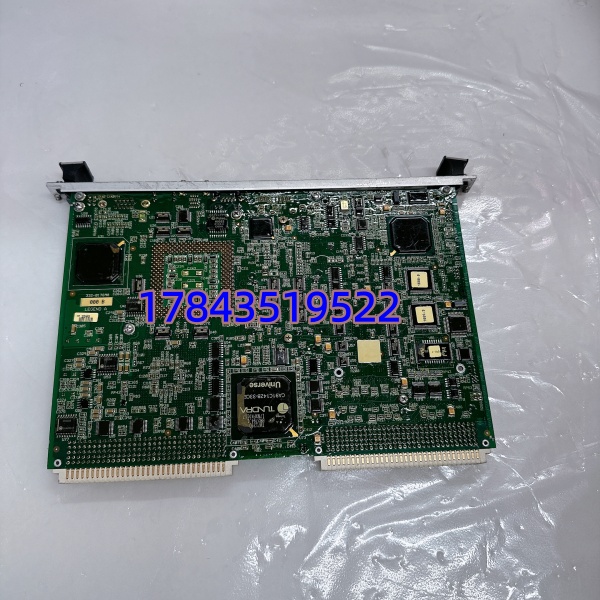

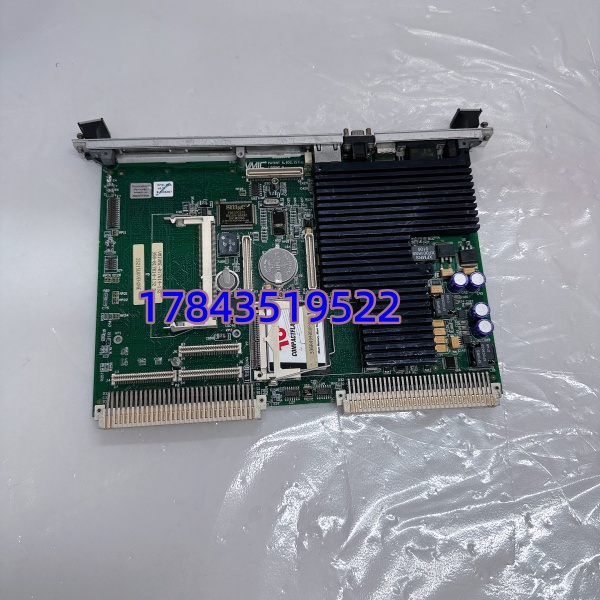

· 型号：IS215UCVEH2AE（配套 OEM 板 VMIVME-017614-132 / 350-017614-132D）
· 品牌：GE Power / GE Vernova（通用电气发电板块，原 GE Energy / GE Fanuc VMIC）
· 系列：Mark VI / Mark VIe Speedtronic Turbine Control System — UCVE Processor Module
规格参数
- 完整标识：IS215UCVEH2AE，OEM VMIC 板号 VMIVME-017614-132，GE 部件号 350-017614-132D（Rev D 版）
- 产品定位：Mark VIe 控制系统核心处理单元（UCVE = Universal Control & Voting Engine），Mark VI 后期版本亦兼容
- 处理器：嵌入式 RISC 处理器（PowerPC 架构，具体主频依固件版本需核对——早期 200～400MHz 级，后期 Mark VIe 版更高），运行 QNX / GE 专有 RTOS
- 内存：SDRAM（程序/数据缓存，Mark VIe 版通常 128MB～512MB 依硬件版本），带电池后备 SRAM 选项（需机架电池 3V 锂电池保持）
- 非易失存储：板载 Flash / CompactFlash（固件 + 应用下载文件 .tcf / .app），典型 16MB～128MB 依版本
- VME 接口：VME64x（IEEE 1014-1987扩展），单槽 6U VME（160mm×233.35mm），通过背板与 TBCI/TCCI/I/O pack 通信
- 以太网端口：2× 10/100Base-TX RJ45（Control Network——连 HMI/Plant Network/ Historian，支持冗余），部分版本有第 3 口用于 I/O Link（光纤经专用模块）
- 服务/调试口：1× RS-232 DB9（Station Manager / Debug Console），部分版本带 USB 服务口
- I/O Link：通过专用 IONet 光纤模块（VCMI）或背板 UDH（Unit Data Highway）与远程 I/O 站通信——IS215UCVEH2AE 本身不直接出光纤，需配对应通信子模块
- 控制周期：典型 10～50 ms 可配置（满足 API 612/ API 616燃机控制响应要求）
- 冗余架构支持：Simplex / Dual Redundant / Triple Modular Redundant（TMR 2oo3 表决），TMR 架构需三块 UCVE 配 TMR 背板
- 组态软件：GE ToolboxST（匹配 Mark VIe 固件版本 R4.x / R5.x / R6.x 等），应用文件 .tcf 下载至 Flash
- 供电：由 VME 背板 +5V DC 供给，典型 15～25W（依外设负载），部分配置需 +12V 供以太网 PHY
- 前面板指示：OK（绿）、Active / Run（绿）、Fault（红）、Ethernet Link/Act LED
- 工作温度：0～+60℃（控制柜内），部分宽温资料标 -30～+65℃ 需核对铭牌
- 存储温度：-40～+85℃
- 湿度：5%～95% RH 非凝露
- 认证：UL / cUL Listed Class I Div 2 Grp A-D T4，CE，IEC 61010-1
- 安装：插入 Mark VIe 控制机箱（如 PSCA / PSCL 13槽或21槽 VME 机架）Slot 1 或指定 UCVE 槽位
产品介绍
IS215UCVEH2AE（350-017614-132D / VMIVME-017614-132）是 GE Mark VIe 燃机/汽机控制系统的”大脑”——它跑控制应用（燃料行程基准 FSR、加速度限制、临界转速避开、跳闸逻辑），通过 VME 背板 UDH 与 I/O 模块（TCQC/TCQA/TCPA 等）及通信模块交互，双以太网口分别接 Operator Station（CIMPLICITY HMI）和 Plant Network / Historian。老 Mark VI 系统后期也可用此卡替代早期 IS215UCVEMxx 系列做升级。
坦白讲，这块板子不是通用 PLC CPU，不能脱离 Mark VIe 机架独立运行，程序文件（.tcf）与 ToolboxST 版本强绑定。换板最怕的是固件版本不匹配——新板固件太新旧 ToolboxST 读不出，太旧新应用下不去。上机前必须确认：①ToolboxST 版本支持该 UCVE 固件；②.tcf 应用文件及 CFG 完整备份（存于 Flash 和工程师站双份）；③电池电压正常（若有关键 SRAM 保持数据）。
应用场景与行业案例
我在现场遇到最惊险的一次：9E 燃机 Mark VIe 控制柜 UCVE 板 FAIL 红灯常亮，自检停在第 3 阶段——EEPROM 校验失败。旧板拔下发现背面 BGA 焊点微裂（长期 50℃+ 循环热应力）。调备件 IS215UCVEH2AE Rev D 换上，ToolboxST 连上读旧板 Flash 失败（物理损坏），幸亏工程师站有上周全量备份 .tcf + .logix，新板 Download Application 后需手动设 IP / Node ID 匹配原网络规划，核对 Triple Redundant 状态同步 OK 后启机。教训两点：①Mark VIe 应用必须定期离线备份（File→Save As + Export to Archive），别只信板载 Flash；②换新 UCVE 后 Node ID / IP 要手工核对——它不像某些 PLC 自动继承旧板 IP。
典型适用场景：
- 燃气轮机电厂（9E/9F/6FA）Mark VIe 控制柜：UCVE 执行燃机控制、保护、顺序逻辑→TMR 三取二架构保证单点故障不停机，非它不可替代。
- 联合循环蒸汽轮机控制（Mark VIe 扩展）：与燃机共享 HMI 网络，UCVE 通过 IONet 光纤连汽轮机 I/O 站做 DEH 功能。
- 老 Mark VI 系统升级延寿：原 IS215UCVEM06/08 停产，可用 IS215UCVEH2AE 替换（需确认背板兼容性及 ToolboxST 升级路径，原厂有 Migration Note）。
- 炼化厂燃气压缩机驱动机控制柜：GT 驱动机配 Mark VIe 小型控制包→单/双 UCVE 足够，减配 TMR 成本。
真实案例：南方某 9F 联合循环电厂，Mark VIe 三冗余 UCVE 中 #2 板报”Board Fail – EEPROM Checksum Error”，R/B/Y 三块需保持一致。因原厂已 EOL 建议升版，采购 Rev D（同 Rev 需核对）替换故障块。关键步骤：先确认存活 #1/#3 板固件版本（ToolboxST→System→Controller Properties→Firmware Version），新板用相同版 ToolboxST 先 Connect→Update Firmware（若出厂固件旧）→Download Application（.tcf 从工程师站备份还原）→在三冗余配置中执行 Synchronization（自动复制 Application + Node ID 至新板）→Verify Triple OK。全程不停机换故障侧（先 Isolate 故障板→拔→插新→同步），总耗时约 25 分钟。感慨一句：三冗余架构救了大忙，但同步失败就是全停——换 UCVE 务必留足时间做固件版本匹配检查。
