描述
产品详情

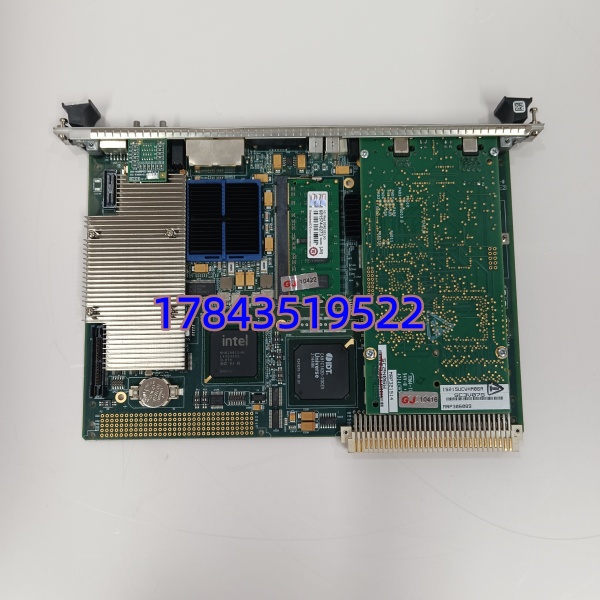

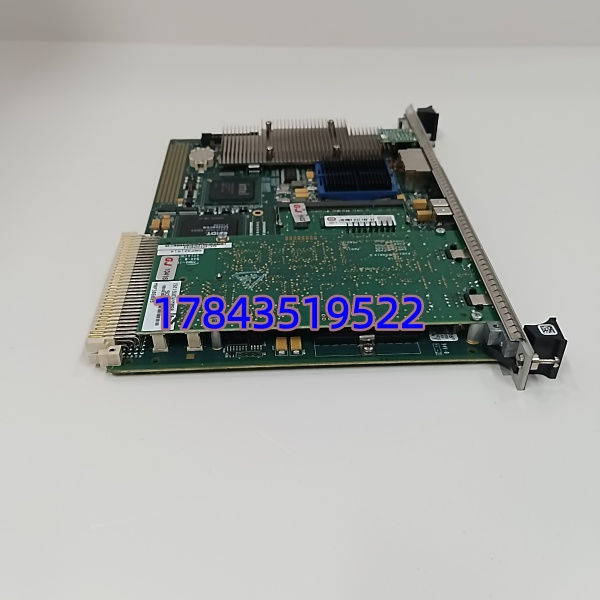

· 型号：IS215UCCAH3A（VMICPCI-7632-03310 + 350-657362-003310J 为配套子卡/载板物料）
· 品牌：GE Energy（Speedtronic Mark VIe，现 GE Vernova）
· 系列：Mark VIe — UCCx Universal Control Controller (UC)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS215UCCAH3A（主控），VMICPCI-7632-03310（配套反射内存/PCI 子卡），350-657362-003310J（GE 物料/载板 P/N） |
| 制造商 | General Electric — Gas Power / Steam Power (Mark VIe Platform)，现 GE Vernova |
| 产品类别 | Mark VIe UCCx Controller — CompactPCI Single Board Computer (SBC) |
| 适用系统 | GE Mark VIe 燃气轮机 / 蒸汽轮机 / 联合循环控制保护系统（ToolboxST v6.x+ 组态） |
| CPU | 650 MHz Intel Celeron M 或 Freescale PowerPC MPC83xx（依硬件版本批次），32-bit RISC |
| 操作系统 | QNX Neutrino RTOS（预装载于板上闪存/CF 卡） |
| 内存 | 256 MB DDR2 SDRAM（ECC 可选），板载非易失 Flash ≥ 32 MB |
| 启动存储 | CompactFlash Type I/II 插槽（应用/配置存储，可热插拔），部分版本板载 eMMC |
| 以太网接口 | 1～2 × 10/100Base-TX RJ45（Unit Data Highway UDH），部分版本附加 1000Base-SX 光纤 |
| 串行接口 | 2 × RS-232 DB9（调试 / 维护口，COM1/COM2） |
| I/O 扩展 | 支持 2× PMC / XMC 夹层卡槽（用于 VMICPCI-7632-03310 反射内存或 Profibus 等扩展） |
| 背板总线 | CompactPCI (PICMG 2.0) 32/64-bit，与 Mark VIe UC 机架背板互联 |
| 看门狗 | 硬件 Watchdog Timer（自动复位/报警） |
| LED 指示 | PWR（绿）/ RUN（绿闪）/ FLT（红）/ ETH Link/Act（黄），UDH Status LED |
| 电池备份 | 板载锂电芯（典型 10 年寿命）维持 CMOS/RTC 设置 |
| 冗余支持 | 支持 1:1 主备冗余（TMR 或 Dual Redundant 架构），无扰切换 <100ms |
| 供电 | +5V / +12V / -12V 由 CPCI 背板提供，典型功耗 ≤ 25W |
| 工作温度 | 0℃ ～ +60℃（机柜内，conformal coating G3 可选） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5% ～ 95% RH（非冷凝） |
| 认证 | UL 508、CSA C22.2 No.142、CE，部分批次 IEC 61508 SIL 2/3 |
| 尺寸 | 6U Eurocard CPCI（160×233 mm），前面板带 ejector/injector 杆 |
| 重量 | ≈ 0.8～1.2 kg |
| 生命周期状态 | Mark VIe 处 Mature/Legacy 过渡，IS215UCCAH3A 全新交期 16～30 周且部分 Option EOL，市面 NOS + 测过拆机件为主 |
产品介绍
在 9F 燃机项目碰过一次：#1 控制柜 A 系 UC 报”Controller Fault — BIOS Hang”，B 系扛住未跳机——断电复位能暂恢复但半月复现，最后定位到 IS215UCCAH3A 板载电解电容老化致 5V 纹波超标触发看门狗。它是 Mark VIe 系统的”大脑”，跑全部控制算法（转速控制/温度控制/排气温度计算/保护逻辑）、管理 SOE 及 I/O Pack 扫描，不同于普通 I/O 模块或通信卡。现场实测发现这玩意儿平均无故障间隔长但一旦挂属 A 类单点失效——冗余配置下单块坏还能切备系，双块先后挂直接跳机。
严格来说 IS215UCCAH3A 后缀（A/B/C…）含固件基线差异，换新须核对原机标签版本或确认 ToolboxST 兼容向上刷写。[请以原厂 Compatibility Matrix 为准] VMICPCI-7632-03310 是配套 PMC 反射内存/通信卡，350-657362-003310J 是 GE 内部载板/组件物料号——三者组成一套 UC 控制器组件，采购时务必确认是完整组件（含子卡）还是仅主控板。单价二手约 ¥20k～¥60k（视成色/测试报告/Firmware 匹配），建议按每对冗余控制器备 1 件冷备（SS=1,Max=2），投运 >10 年启动 Last-Time-Buy 评估。
应用场景与库存策略
UC 控制器失效表现：完全黑屏/不 Boot（FLT 亮/PWR 不亮→硬件死）、看门狗反复复位（可暂恢复）、或冗余同步失败（ACTIVE/STANDBY 同时异常）→ 后者最坑，易误判为网络或背板问题。
- 9F/9E 燃机 Mark VIe 控制柜：主机/辅机 UC 控制对 — 非它不可因需 Mark VIe CPCI 背板握手+ToolboxST 授权 — 建议每对冗余控制器（或每独立 UC 机架）备 1 件冷备（Min=1），纳入年度点检确认 Firmware 版本兼容。
- 联合循环汽机/给水泵 Mark VIe 站：驱动汽机本体保护 — 可与 OEM 维保签 VMI，或区域内多台机组共享应急件（注意 IS215UCCAH3A 后缀/固件须一致或确认向上兼容）。
- 备件 ABC 与 LTB：A 类金额 A 类可用性 → SS=1，ROP=0（缺即触发紧急询价）；Legacy 状态强烈建议借大修窗口做 Last-Time-Buy 战略囤 1～2 件验证 NOS（含匹配子卡 VMICPCI-7632-03310）。
- 更换注意：冗余架构下单 UC 故障可在线热插拔更换→自动从运行侧同步应用/配置（存于非易失或 CF 卡）→ 变为 Standby。若双 UC 均更换需从 Engineering Workstation Download 控制器文件（.ucf/.tcf），换前备份 CompactFlash 内容并拍照原跳线/Jumper 设置。
真实案例：某 F 级联合循环电厂 2019 年大修后 #1 燃机 Mark VIe A 系 UC 偶发”Watchdog Reset — Auto Reboot”，B 系正常，热工初查网线/电源无异常，两周后出现无法自恢复需硬复位。借区域兄弟电厂一件 （同后缀 A）交叉验证——换下旧件后半年无复发，旧件上机常温 OK 但 50℃ 烤机 40 分钟后电容漏电致复位。原厂答复新件交期 20 周 EOL 预警，当即从认证渠道加急调 NOS 一件（含匹配 VMICPCI-7632-03310 子卡及测试报告）补齐冷备并明文”每种 Mark VIe UC Controller 按控制对备 1 件”。教训：燃机主控不像 DI 卡有多点分散，一对就两块，老化同寿风险真实存在——有件在手把 MTTR 压到 <30 min。
