描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS215ACLEH1AB（Mark VIe 平台 ACLE）；IS200ACLEH1ABA（EX2100e 平台同功能版） |
| 模块类型 | 应用控制层模块 (Application Control Layer Engine, ACLE) |
| 处理器 | Intel Celeron 650 MHz，128 KB L2 Cache |
| 内存 | 128 MB DRAM + 4 MB Flash BIOS（双镜像启动支持） |
| 非易失存储 | 8 KB 电池备份 SRAM（保持关键寄存器） |
| 操作系统 | QNX Neutrino RTOS（GE 定制发行版） |
| 通讯接口 | 2×10/100 Mbps Ethernet RJ45（EGD 协议）；2×RS-232C（COM1/COM2）；PCI 背板总线 |
| 供电要求 | 主 24 VDC（19.2–28.8 V），典型功耗 ≤15 W；部分配置支持辅助 125 VDC |
| 工作温度 | -30~+65°C（工业级，柜内强制风冷或自然对流依机柜而定） |
| 存储温度 | -40~+85°C |
| 相对湿度 | 5%~95% 非冷凝 |
| 物理规格 | 6U VME 单槽位，约 178×101 mm，重量 ≈1.27 kg |
| 安装位置 | Mark VIe UCxx 控制器机架 / EX2100e VME 背板 指定 ACLE 槽位 |
| 冗余支持 | Simplex / Dual / Triple Modular Redundant (TMR) |
| 认证 | CE / RoHS / IEC 61508 SIL 2/3（依具体系统配置） |

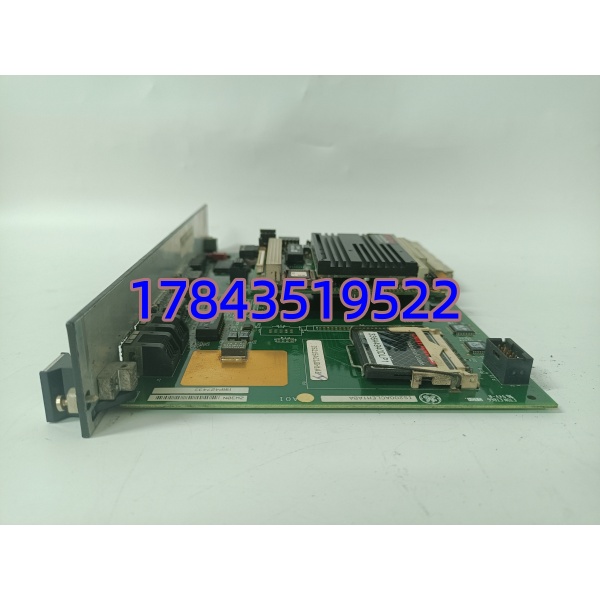

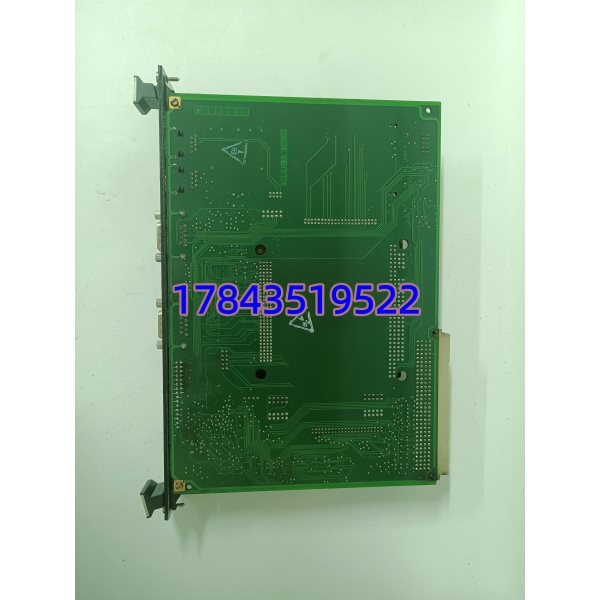

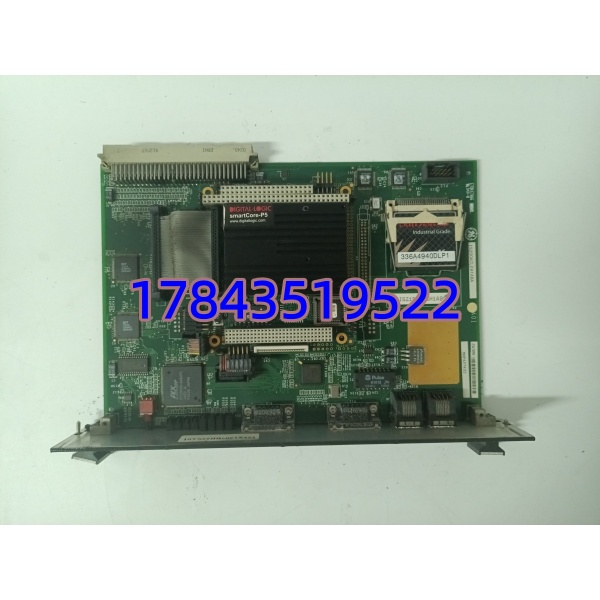

产品深度介绍
励磁柜或燃机控制柜里那块带以太网口的”大脑”——IS215ACLEH1AB 就是它。它是 Mark VIe 和 EX2100e 系统的应用控制层模块（ACLE），插在控制器机架指定槽位，运行 QNX 实时操作系统，负责执行转速调节、励磁 PID、保护联锁逻辑，同时通过双以太网口跟 HMI/上位 DCS 交换数据，通过 PCI 背板跟 I/O Pack 通讯。
跟早期 Mark VI 的 VCMI 不同，ACLE 用 x86 架构 Celeron 650MHz + 128MB 内存，刷写 ToolboxST 工程后扫描周期可做到 ≤100 ms，足够应付燃机顺控和励磁闭环。IS200ACLEH1ABA 是同一块卡但标签为 EX2100e 励磁系统专用丝印——电气功能和固件在同等版本下互通，多数现场可以直接互换。它不支持当普通 I/O 模块独立工作，必须配对相应 VME 背板和电源模块才能启动。
质量透明化
每块出库前按以下 SOP 执行，拒绝只目测就发货：
1. 入库验收检测
- 来源追溯：核对 GE 原厂装箱单/渠道来源证明，录入板载条形码 Serial Number
- 防伪识别：检查 GE 激光印字深浅均匀度、PCB 丝印批次号、Conformal Coating 完整性
- 外观检查：金手指无磨损氧化、电容无鼓包漏液、无第三方维修动焊痕迹、保形涂层无龟裂
- 附件核对：随板附防静电袋及出货单；无单独说明书（与原厂一致）
2. 上机功能测试（Live Test）
- 测试环境：Mark VIe 仿真测试台 / EX2100e VME 机架 + EPSM 电源 + I/O Pack 模拟负载
- 测试内容：
- 上电自检——观察前面板 OK / ACTIVE / ENET LED 状态（上电后 OK 常亮、ACTIVE 闪烁为正常）
- 以太网链路测试——双网口分别接笔记本跑 EGD 包收发，验证 Link 灯及 MAC 地址识别
- RS-232 口回环测试——短接 TX/RX，用串口工具确认收发正常
- 工程下载测试——载入最小化 ToolboxST 示例工程，验证编译→下载→运行→在线监视全流程
- 连续热运行——带电运行 >24 h，用红外测温枪记录芯片及稳压区域温升（典型 ≤25°C 温升）
- 测试记录：生成 Test Report 并留存，发货前可提供测试照片/视频给客户确认
3. 电气参数测试
- 24 VDC 供电电流测量（空载及带最小工程运行态，正常 0.4–0.8 A）
- 电池备份 SRAM 保持电压检测（CR2032 或机柜超级电容供电正常）
- 接地电阻连续性检查
4. 固件与配置验证
- 读取并记录出厂刷写的 ToolboxST 兼容固件主版本（如 Vxx.xx）
- DIP 开关/跳线位置微距拍照留档（ACLE 通常无用户拨码，记录槽位要求）
- 注明：发货默认不清空用户工程区，如需预刷指定版本请提前说明
5. 最终质检与包装
- 资深质检员签字确认
- 工业级防静电袋抽真空密封 + 气泡膜 + 加厚瓦楞纸箱
- 贴附 QC PASSED 标签（日期 + 检验员工号）
