描述
产品详情

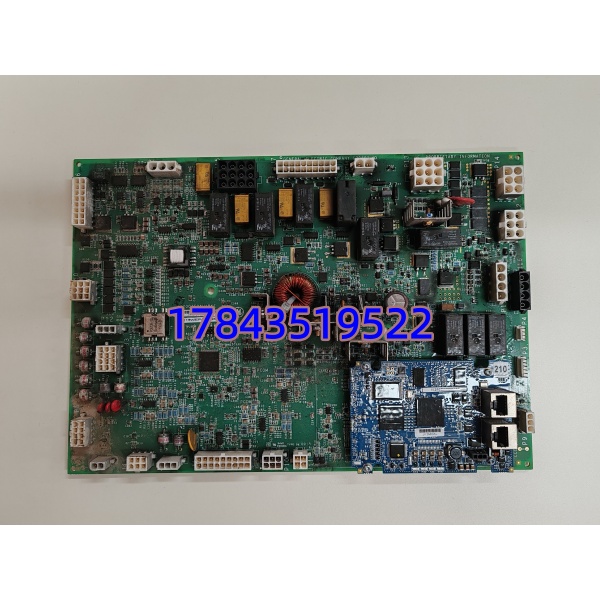

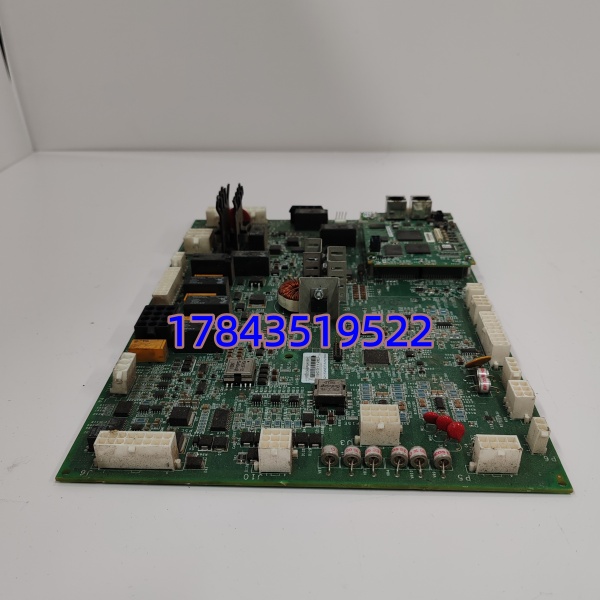

· 型号：IS210BPPCH1AD
· 品牌：GE Energy — Gas Power Systems（Speedtronic Mark VIe）
· 系列：Mark VIe — BPPC (Bedplate Pack Controller / I/O Pack Processor Module)，H1AD 版本
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS210BPPCH1AD（GE Mark VIe BPPC Module，Rev. H1AD） |
| 适用系统 | GE Mark VIe / Mark VIeS Turbine Control & Protection System |
| 模块类型 | I/O Pack Processor（控制/采集节点），可配置为 Controller 或 Simulator 模式 |
| CPU / OS | 嵌入式 RISC/Intel 架构（依批次），预装 QNX 实时操作系统，固件由 ToolboxST 下载 |
| 以太网接口 | 2× RJ45，10/100 Mbps，支持冗余 EGD（Ethernet Global Data）及 Modbus TCP/RTU 经由 TCP |
| I/O 背板接口 | 通过专用 BPPC 插槽连至多块 Mark VIe I/O Terminal（如 IS200TDBSHx / IS200VTURHx 等） |
| 支持协议 | GE EGD（Publisher/Subscriber）、Modbus TCP Server/Client、SNTP、IEC 60870-5-104（部分配置） |
| 控制周期 | 可组态 10 ms / 20 ms / 40 ms / 80 ms（依应用类型及 I/O 负载） |
| 程序/数据存贮 | 板载 Flash + RAM（容量依硬件代次，典型 ≥32 MB Flash / ≥64 MB DRAM） |
| 状态指示 | PWR / RUN / ERR / LINK / ACT LED 各端口独立 |
| 供电方式 | 经 Mark VIe 控制器机架或 I/O Pack 背板取 24 VDC（典型 0.5–1 A） |
| 与 EPAP 配对 | 常与 IS200AEPAH1BHC（EPAP 保护模块）同柜配合使用——BPPC 管控制/I/O 包，EPAP 做独立保护/资产监测 |
| 组态工具 | GE ToolboxST（下载应用代码、诊断、固件升级），兼容 Mark VIe Vx.xx 工程文件 |
| 安装方式 | 插入 Mark VIe 控制器机架或 I/O Pack 专用 BPPC 槽（通常左侧），需正确锁紧 |
| 工作温度 | 0℃ ～ +60℃（控制室级，柜内空调环境） |
| 存储温度 / 湿度 | -40℃ ～ +85℃ / 5–95% RH 无冷凝 |
| 认证 | UL / cUL / CE，符合 IEC 61010-1、IEEE 603（核电相关应用部分获 NRC 认可） |
| MTBF（参考） | >100,000 h（GE Mark VIe 系统可靠性报告，典型控制室环境） |
产品介绍
燃气轮机控制柜里 Mark VIe 节点掉通信，十有八九不是 I/O 终端是 BPPC——它负责把背后挂的 TDBSH/VTURH 等终端模块数据打包上 EGD 网络，自身固件跑 QNX，电容老化或 Flash 坏块会导致”时而连上时断”的典型暗病。换 IS210BPPCH1AD 是最直接的修复路径：拔旧卡（记 DIP/LED 状态）、插新卡、ToolboxST 联机下装同版本 Application + Cfg，重启自动同步，只要 I/O 终端没动就无需重新校线。
在某 9F 机组改造里碰到过：原 H1AA 版 BPPC 挂 6 块 TMR 终端偶发 EGD 超时，升 H1AD 后 QNX 内核补丁解决（官方 SB 里有提），稳定性明显改善。商务提醒：Mark VIe 仍在 GE 有限供货但特定 H1AD 批次交期拉长，市面流通含 NOS 及测试良品。不足要坦白说——BPPC 不能脱离 Mark VIe 生态独立跑，新建项目请评估 Mark VIeS 或 Mark VII（若 GE 新平台已覆盖应用），单纯做通用 ETH-Modbus 网关它贵且不合适。另外 EPAP（IS200AEPAH1BHC）与该 BPPC 是并列关系不是替代关系，保护功能在 EPAP 独立完成，二者建议成对核查固件版本一致性。
替换与升级建议
✅ 直接替换
- IS210BPPCH1AD ←→ IS210BPPCH1AA / H1AB：同系列不同硬件版本通常可互插，ToolboxST 下装原工程时会提示固件更新，按向导完成即可。建议优先用最新 Rev（H1AD）替老版获 bug fix。
- 同型号故障更换：拔旧插新→ToolboxST Connect→Download Application→Run，I/O 映射不变。
⚠️ 需确认固件/工程兼容性
- 早期 Mark VI（非 Mark VIe）ICP/UC 模块：完全不兼容，物理插槽不同、背板总线不同，不能替。
- IS200AEPAH1BHC（EPAP）：这是保护模块不是 BPPC，不可互替——但若您柜内 EPAP 也报故障需分别订购，二者建议固件版本匹配（同 ToolboxST 支持的 Major Version）。
❌ 硬件不兼容
- 任何非 Mark VIe 架构模块（3500 / Tricon / AC800M 等）——物理无对应背板接口。
- IS215 系列（Mark VI UC 卡）——插槽引脚定义不同。
若无 IS210BPPCH1AD 库存，短期应急极难绕过（Mark VIe 节点需它做 EGD 发布），只能等货或评估整机控制器节点升级（成本大）。部分服务商提供板级维修（Flash/电容更换）可作过渡。
常见问题解答 (FAQ)
Q1：BPPC 和 EPAP（IS200AEPAH1BHC）啥区别？我两个都要订吗？
BPPC（）负责 I/O 包控制、数据采集和上 EGD 网络，可跑控制逻辑；EPAP（IS200AEPAH1BHC）是独立三取二或二取二保护/资产监测模块，不参与日常 I/O 扫描。典型 Mark VIe 柜两者并存——如果柜内 EPAP 也故障需分别采购，不能互相替代。
Q2：换 BPPC 要重新下装控制逻辑吗？会丢参数吗？
模块本身不存应用逻辑（仅存序列号/ID），换完后用 ToolboxST 连柜内仍正常的 Controller 或直接从原工程文件 Download Application + Configuration 到新 BPPC 即可。建议更换前备份 .tgt 工程文件，换完核对 I/O 强制点与 Trip Logic 定值。
无功能影响可混插同一机架不同节点，但同一节点建议统一最新 Rev 以便统一维护。老工程若 ToolboxST 版本过老（早于 V4.xx）可能不认 ——升 ToolboxST 到 GE 推荐版本即可（不影响原逻辑）。
Q4：上电后 RUN 灯不亮或 ERR 闪红怎么查？
先确认：①机架 24VDC 背板供电正常；②以太网口 Link 灯亮（连 ToolboxST 需物理连通）；③ToolboxST 能发现节点→如提示”No Application Loaded”属正常，下装后 RUN 常亮。ERR 常亮且 ToolboxST 无法连通常意味背板接触或硬件故障。
Q5：这卡能当普通以太网—Modbus 网关单独用吗？
技术上可通过 ToolboxST 配成 Modbus TCP Server 且不做控制算法，但严重不经济且需 Mark VIe 机架背板供电——只适合存量 Mark VIe 柜维护，新设计请选专用网关。
