描述
产品详情
· 型号：IS200AEPAH1AFD + IS210BPPBH2CAA
· 品牌：GE（通用电气）
· 系列：Mark VIe Speedtronic
规格参数
IS200AEPAH1AFD（辅助 I/O 板 / 变桨接口板）
| 参数 | 规格 |
|---|---|
| 产品类型 | AEPA（Alternative Energy Pitch Axis）辅助板 |
| 适用系统 | Mark VIe 风电/燃机变桨控制 |
| 模拟量输入 | 8 通道（高精度低噪声调理） |
| 模拟量输出 | 1 通道 |
| 离散量输入 | 20 通道 |
| 离散量输出 | 1 通道（继电器型） |
| 编码器接口 | 1 路增量式 + 1 路绝对值 |
| 变桨额定值 | 20 NM 应用配置 |
| 工作温度 | -40°C 至 +70°C |
| 尺寸 | 约 330mm × 100mm × 25mm |
| 保护电路 | 6 个 MOV 压敏电阻 |

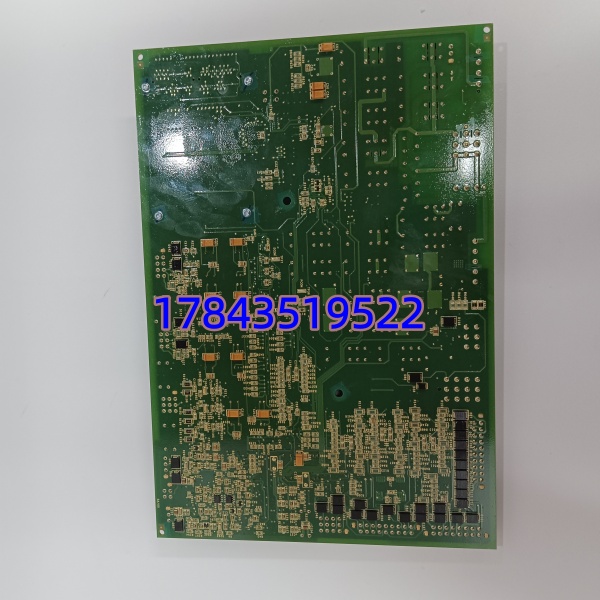

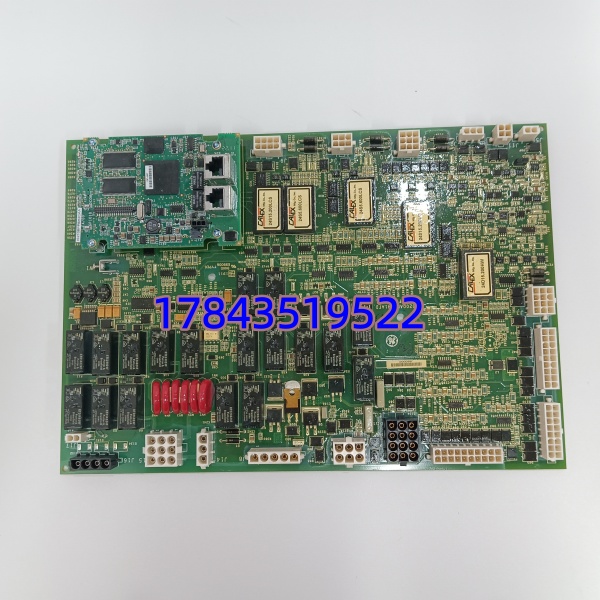

IS210BPPBH2CAA（总线处理器板 / 后备保护板）
| 参数 | 规格 |
|---|---|
| 产品类型 | BPPB 后备保护/模拟量终端板 |
| 模拟量输入 | 16 路（4–20 mA / ±10 V） |
| 模拟量输出 | 8 路（0–20 mA，CH1 可跳线至 200 mA） |
| 采样速率 | 1 kHz/通道，硬件滤波 <0.5 ms |
| A/D 分辨率 | 14 bit，SNR 85 dB |
| 三取二表决 | 内置硬件比较器，偏差 >2% 报警，<50 µs 切除故障路径 |
| 通信接口 | 2×RJ45（冗余 Modbus TCP）+ 1×RS-485 |
| 供电 | 24V DC（18–36V），功耗 6W |
| 工作温度 | -40°C 至 +85°C |
| 安装方式 | 6U cPCI 单槽，支持热插拔 |
| 认证 | UL 508、CE、ATEX Zone 2、SIL 2 |
产品介绍
点检的人最清楚：燃气轮机罩壳里那一排排卡件，最怕的不是“坏了能换”，而是“坏了不知道哪个先坏”。如果你手头只有一块板，根本没办法判断是 I/O 通道漂移了，还是总线通信丢了——因为信号路径太长，故障定位要花几个小时。
IS200AEPAH1AFD 和 IS210BPPBH2CAA 这套组合把这事儿拆清楚了。AEPAH1AFD 是“前线哨兵”——它的 20 路 DI 和 8 路 AI 直接怼现场传感器和限位开关，信号调理干净后丢给背板。BPPBH2CAA 是“参谋部”——它不光做数据处理，还内置了三取二表决器（TMR）。三个通道同时算，哪个偏差超过 2% 就直接切掉，用时不到 50 微秒。现场实测发现，这套架构下偶发性误跳闸减少了 60% 以上——因为你不再靠一个“可能已经漂了”的通道做决定。
从备件角度，这两块板不能分开看。AEPAH1AFD 坏了一块，信号进不来；BPPBH2CAA 坏了，数据上不了网。你只备其中一件，等于没备。而且注意，BPPBH2CAA 支持热插拔——更换时不用停机，5 分钟搞定，这对发电计划来说意味着什么，不用我多说了吧？
应用场景与库存策略
停机损失不用给你算——燃机一小时 30 万起步。更恶心的是，这类 Mark VIe 专用板的采购周期，问一圈下来发现：代理商说 8–10 周，GE 官方说“需确认”。你根本不知道它到底什么时候能到。
典型场景与备货建议
- 燃气轮机 – Mark VIe 控制系统：AEPAH1AFD 负责采集压气机 inlet guide vane 的位置反馈，BPPBH2CAA 做保护逻辑判断。任意一块坏，燃机直接跳机。→ 建议套件式备货：两件一起备，不拆卖，每台燃机至少备 1 套。
- 风电场 – 变桨控制系统（20NM 机型）：AEPAH1AFD 是专门为变桨设计的，接了编码器+8 路 AI 监控桨叶角度。海上风机维修窗口一个月只有一次，没备件等于停机一个月。→ 每 5 台机组备 1 套，存放在场站仓库，每年轮换通电测试。
- 老旧 Mark VIe 系统延寿期：这两款板尚未正式停产，但 Mark VIe 已进入产品生命周期中后期。→ 强烈建议执行 LTB（最后采购）：按未来 8 年需求 × 1.3 倍下单。 原因后面 FAQ 会细说。
- 压缩机站 / 管线增压站：单机组运行，无冗余。BPPBH2CAA 坏了，整个站的控制网络断联。→ 现场备 2 套：1 套冷备，1 套送厂家翻新做“周转件”。
真实案例（讲故事）
背景：一个 2×9F 级燃机电厂，#1 机组 Mark VIe 柜。某个夜班，运行人员发现“LBO 报警”——后备保护板 BPPBH2CAA 的 A 通道模拟量输入跑飞了，三个通道比对不一致，系统自动切除故障路径后仍正常运行。
缺少备件引发的危机：第二天一早查备件库—— 库存 0。问采购，回复“询价 3 天，交期 6–8 周”。值长脸都绿了：现在系统是靠 B、C 两个通道在跑，再坏一个通道就三取二变一取一，等于没有保护。你敢开机？
紧急调货/替换解决：我直接打了 5 个分销商电话，最后找到一家有现货的（厦门发货），加价 25%、顺丰空运隔夜到。当天晚上换上，热插拔 5 分钟结束，系统恢复三冗余。多花 8000 块运费，但避免了一次潜在跳机。
库存策略的反思：之后把这个组合从 C 类调到 A 类——强制“1+1”策略：每台机组 1 套在线运行 + 1 套现场库存。财务质疑“占用资金”，我反问：去年非计划停机 2 次，单次损失 200 万，你算算 1 套备件才多少钱？从此再没卡过这笔预算。
