GE IS200VVIBH1CAC 振动监测模块 | 14通道 燃气轮机备件

描述

关键技术规格

产品深度介绍

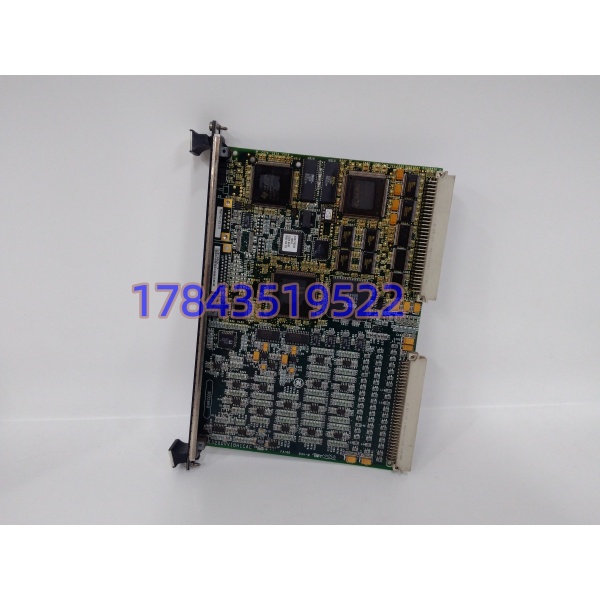

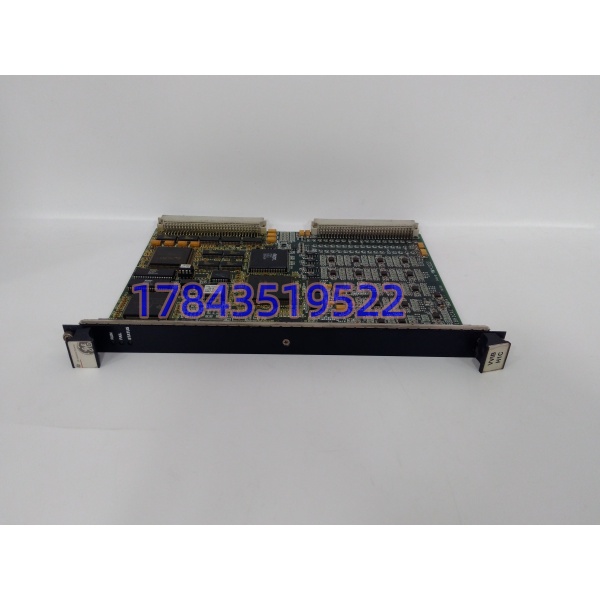

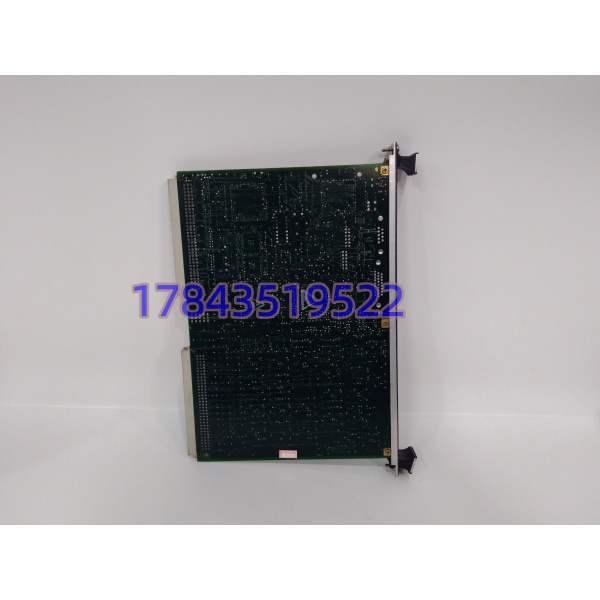

GE IS200VVIBH1CAC 是通用电气 Mark VI Speedtronic™ 控制系统中的振动监测终端板。这块卡插在VME机架上，负责采集燃气轮机、蒸汽轮机、压缩机这类旋转设备的振动信号。简单说，它就是Mark VI系统的“机械听诊器”——接上Bently Nevada的电涡流探头或速度传感器，把探头传来的模拟信号调理、数字化，再通过VME总线交给控制器做判断 。一旦振动超标，系统就能触发报警或跳闸。

这卡有几个硬指标值得提一下：单板支持多达14路振动/位移/键相信号输入，兼容Bently Nevada主流的几种探头类型 。板载16-bit Σ-Δ ADC，采样率能到51.2 kS/s，捕捉轴承故障特征频率够用 。通道之间带2500V隔离，燃机现场那种电磁干扰环境能扛得住 。工作温度范围-40°C到+70°C，配合IP20防护，安装在燃机控制柜内问题不大。MTBF标称>200,000小时，当然这只是理论值，实际寿命看现场工况 。

应用场景与行业案例

工程痛点

在燃机电厂，振动监测是“保命”级别的功能。一台GE 9FA燃机，轴振稍微超标没及时处理，轻则跳机损失发电量，重则轴瓦磨损、转子损坏，维修费动辄上千万。这类振动卡平时不显眼，一旦坏了，整个振动保护回路就失效——机组不敢开，备件又不好找，那种焦灼感，搞过电厂检修的都懂。

典型应用场景

1. 燃气轮机 – 轴振/轴承座振动监测
   GE 6B、7E、9E、7FA这些主力燃机，Mark VI控制系统标配的振动监测板卡。接Bently探头测径向振动和轴向位移，是机组启停和正常运行的关键保护回路 。
2. 蒸汽轮机 – 转子偏心/差胀监测
   汽轮机启停阶段最怕转子弯曲和差胀超标。这块卡配合电涡流探头，实时监测偏心度和胀差，防止动静碰磨 。
3. 压缩机/风机 – 状态监测与预测性维护
   大型离心压缩机、鼓风机，振动数据接入在线监测系统，做频谱分析和趋势预警。提前发现轴承磨损、不平衡、不对中，比事后抢修划算得多。
4. 发电厂 – 辅机振动保护
   给水泵、引风机、磨煤机这类关键辅机，虽然不像主机那么金贵，但振动超标也得停机。用这块卡统一接入Mark VI系统，省了独立振动表的钱。

案例：广东某燃机电厂紧急备件采购

去年9月，广东某燃机电厂在做#2机组小修时，仪表班拆下振动卡IS200VVIBH1CAC做通道校验，发现第5通道和第8通道读数漂移严重，输出值跳变。这块卡已经服役了8年，明显老化了。

检修主任老赵心里清楚——机组还有3天就要并网，原厂订货周期至少4周，等不起。他赶紧让采购找现货渠道。当天下午联系到我们，确认库房有同型号库存，还特意问了一句：固件版本和出厂日期有没有记录？

我们当天安排上机测试：通电自检、14个通道的输入输出线性度验证、-24V探头供电检查，全部正常。测试报告和实物照片一并发给老赵确认。第二天顺丰发出，第三天上午到厂，下午就装回去了。

后来老赵打电话来，说了一句挺实在的话：“你们这个卡通道数够多，14路全用上，省了我们再配扩展板的钱。关键是有现货，不用等。”
