描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | GE 通用电气 (美国) |
| 产品型号 | IS200VSVOH1BDC |
| 系列归属 | Mark VI / Mark VIe Speedtronic 系列 |
| 模块类型 | 伺服控制卡 (伺服阀接口 + 脉冲速率输入) |
| 供电电压 | 24 V DC (来自VME背板) |
| 通信接口 | VME总线 |
| 伺服输出通道 | 2个伺服阀输出通道 (TMR应用支持3个) |
| 反馈信号 | LVDT/LVDR 反馈, 4通道 |
| 脉冲速率输入 | 2个, 频率范围 2-14,000 Hz |
| 状态指示灯 | 4个 LED (RUN, FAIL, STATUS, CONFIG) |
| 防护等级 | IP20 (控制柜内安装) |
| 工作温度 | 0°C 至 +60°C |
| 外形尺寸 | 261 mm × 76 mm × 50 mm |
| 安装方式 | VME机架安装 |
产品深度介绍

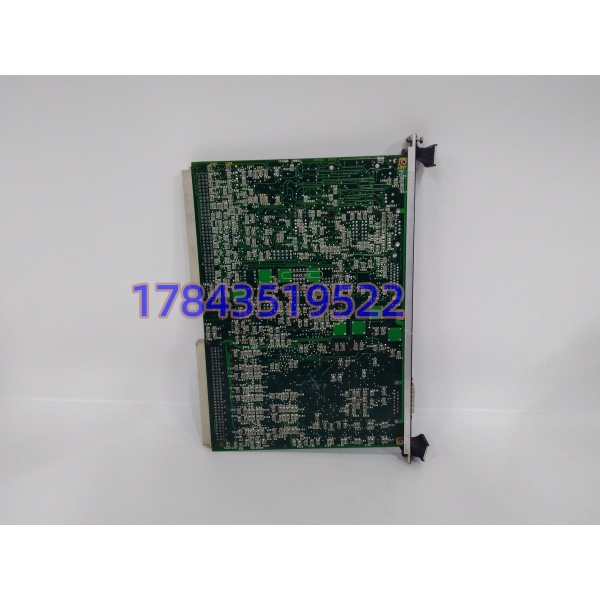

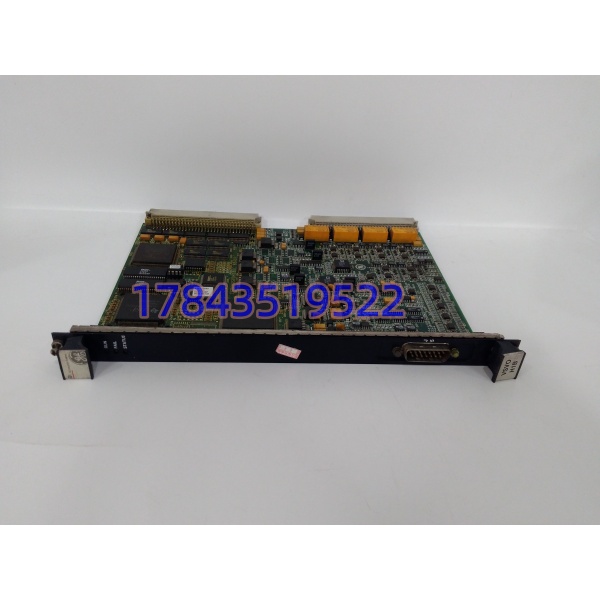

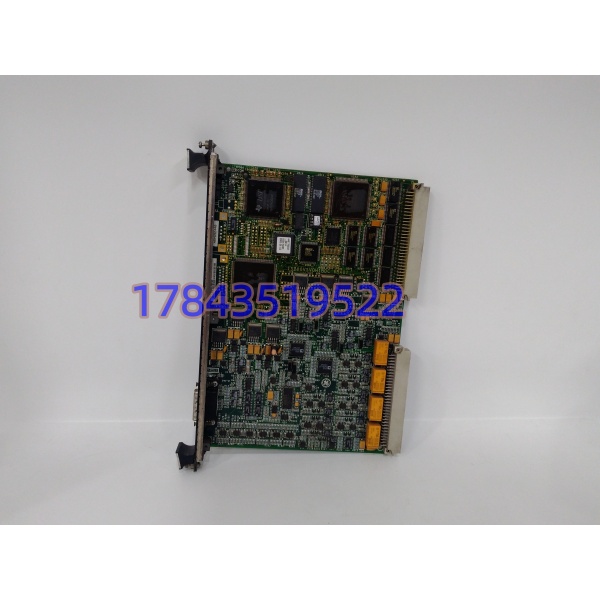

GE IS200VSVOH1BDC 是通用电气 Mark VI/Mark VIe Speedtronic 系列中的一款伺服控制模块，主要应用于燃气轮机和蒸汽轮机的调速控制系统。该模块的核心职责是处理伺服阀接口信号和脉冲速率输入，实现对透平机械进汽/进气的精确控制 。它通过VME总线与系统背板通信，接收来自控制器的指令，并驱动现场的伺服阀执行机构。
这个模块的核心价值在于它对涡轮机控制场景的针对性设计。它直接支持LVDT/LVDR线性差动变压器的反馈信号接入，形成闭环位置控制，这在汽轮机阀门定位上是刚需。脉冲速率输入通道则用于接收速度传感器的反馈，支持有源和无源两种传感器类型 。相比通用型运动控制卡，IS200VSVOH1BDC 在抗干扰能力和信号调理上做了专门优化——毕竟涡轮机旁边的电磁环境，谁去谁知道。
应用场景与行业案例
这东西是干嘛的？
说穿了，IS200VSVOH1BDC 就是涡轮机的“油门执行器接口卡”。燃机或者汽轮机要调速，控制器算出开度指令，得靠这张卡把数字信号转换成能驱动伺服阀的电流信号，同时把阀门实际位置的反馈（LVDT信号）读回来。少了它，阀门位置就失控，转速就稳不住。
这东西最怕什么？现场电磁干扰。涡轮机旁边有大功率变频器、发电机，干扰强得很。搞过现场的人都知道，信号一乱，伺服阀就乱动，轻则参数波动，重则跳机。所以这种卡对信号调理和隔离的要求比普通控制卡高一大截。
典型应用场景
- 燃气轮机 – 燃料控制阀定位
燃机并网带负荷，燃料流量得精确控制。IS200VSVOH1BDC 接收控制器来的指令，驱动伺服阀调节燃料蝶阀开度，同时通过LVDT反馈确认阀门实际位置。闭环控制精度不够，机组效率就掉，严重时还会触发燃烧不稳定保护。 - 蒸汽轮机 – 主汽门/调节汽门控制
汽轮机冲转、升速、并网，全靠调节汽门控制进汽量。这张卡驱动伺服阀，调节汽门的开度。尤其是机组甩负荷时，阀门响应速度要快，否则超速保护就动作了 。 - 联合循环电厂 – 余热锅炉补燃控制
联合循环机组有时需要补燃，调节补燃器的燃料阀。用的还是这套伺服控制逻辑——同样的卡，不同的执行机构。 - 工业压缩机 – 防喘振控制
大型离心式压缩机需要防喘振控制，通过伺服阀调节进口导叶或旁通阀。这场景和涡轮机控制逻辑类似，对响应速度和可靠性要求同样高。
一个现场的真实教训
前年西北某燃气电厂，大修后点机，燃机转速一直稳不住，上下波动±50转。运行专工老李查了两天——控制逻辑没问题，参数设置对，伺服阀也换了新的。后来把IS200VSVOH1BDC拆下来才发现，这块卡是从另一台退役机组上拆的翻新件，板子上的DIP开关被调过，地址和原来那台不一样。装上去之后地址冲突，控制指令根本没到伺服阀。
重新把DIP开关拨回正确位置，上电，转速立刻稳了。老李后来说：“一块卡耽误了两天工期，电厂的损失按小时算的，够买十块新卡了。”
