GE IS200VRTDH1DAB | Mark VI RTD温度卡 16通道 现货供应

描述

关键技术规格

产品深度介绍

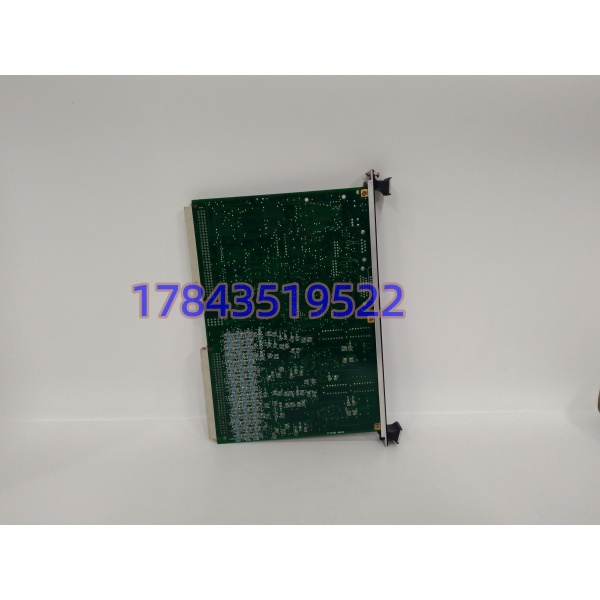

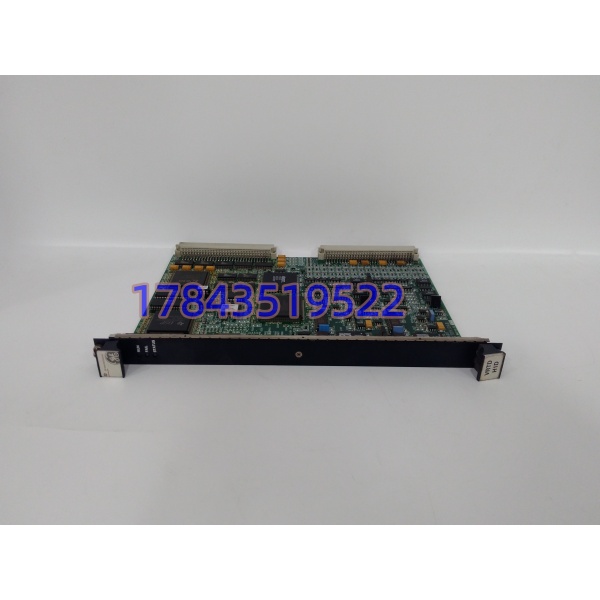

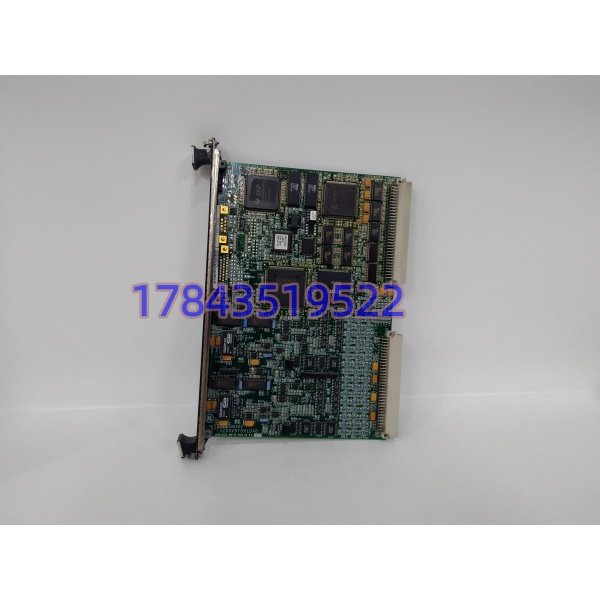

GE IS200VRTDH1DAB 是通用电气 Mark VI Speedtronic 系列中的一块多功能 RTD/模拟量终端板。这款模块专为燃气轮机、蒸汽轮机及压缩机组等旋转机械的高密度温度监测而设计。它属于GE知名的Speedtronic涡轮机管理系统的重要组成部分，该系统以三重冗余设计（TMR）著称，旨在提高重型透平的运行可靠性并减少非计划停机。

这块板子的核心能力是直接将现场RTD温度传感器信号进行调理转换。它最多可接入16路三线制Pt100或其他类型的RTD信号，在板内完成恒流激励、线性化与冷端补偿，将电阻变化转换为标准的0–10 V或4–20 mA信号，再通过VME背板送至主控单元进行高精度A/D转换。

GE IS200VRTDH1DAB 的核心价值在于其高集成度与高可靠性。相比传统的单点变送器方案，一块板卡即可处理16路温度点，显著减少了机柜空间占用和布线工作量，同时降低了故障点数量。凭借500Vrms的通道隔离、-40°C至+85°C宽温工作范围以及IP65防护等级，该模块能够直接安装于透平罩壳、海上平台等高温高湿、高盐雾的恶劣环境，省去了额外配置变送器的成本和维护负担。它支持Mark VI系统的标准VME总线架构，并可向下兼容部分Mark VIe系列的硬件接口。对于正在运行GE透平机组的电厂和管网用户而言，这是一个成熟、稳定的温度监测前端解决方案。

应用场景与行业案例

工程痛点描述

燃气轮机和蒸汽轮机的运行状态，很大程度上取决于对轴承温度、排气温度、缸体温度等关键点的实时监测。这些测点分布广、数量多，通常需要几十甚至上百路温度信号接入控制系统。传统方案要是每个点都配一个变送器，不仅机柜塞得满满当当，光是查线就能让维护人员头疼半天。而且透平本体附近环境温度高、振动大，变送器和连接线缆的故障率一直居高不下。一旦某一路信号飘了，操作员不敢贸然判断，有时候就得降负荷运行排查，损失的都是真金白银。

典型应用场景

1. 燃气-蒸汽联合循环电厂 – 透平温度监测
   在9E、9F级燃机的Mark VI控制系统中，IS200VRTDH1DAB直接安装在透平本体附近的端子箱内，负责采集透平排气温度（TET）、轴承金属温度、润滑油温度等信号。16路高密度输入，直接省掉十几个变送器。电厂检修人员最怕的就是排气温度热电偶接线松动导致机组跳闸，用这块板子配合三线制RTD，线阻自动补偿，信号稳定得多。
2. 石油化工 – 压缩机轴瓦温度监测
   催化裂化装置的主风机组、乙烯装置的裂解气压缩机，这些大型机组的轴瓦温度是”一票否决”项——温度一超限，联锁保护直接动作停机。IS200VRTDH1DAB的500V隔离和宽温设计，能够可靠工作在压缩机本体附近的振动环境中，4–20mA信号远传至中控室DCS，中间不需要加隔离器。
3. 海上平台 – 透平发电机组
   海洋环境盐雾重、湿度大，普通PCB板半年就开始腐蚀。IS200VRTDH1DAB的IP65防护和涂层防护工艺，能扛住海上平台的恶劣条件。平台上的应急发电机组、主发电机组几乎都用GE的透平，这块板子就是标配。
4. 管网压气站 – 燃驱压缩机组
   西气东输沿线的压气站，燃驱压缩机组的Mark VI控制系统遍布全线。冬季站场温度可能低至-30°C，的宽温范围确保信号采集不漂移。维护人员在大雪天巡检时最怕的就是电子设备”冻住”，这块板子的可靠性在管道行业有口皆碑。

真实案例

案例：西北某压气站紧急抢修

2023年11月，西北某输气管道的压气站，一台燃驱压缩机组的Mark VI系统突然报出”轴承温度信号异常”。值班工程师小刘赶到现场，发现控制柜上的模块状态灯全部熄灭，面板无任何显示。

站长老王当时脸就黑了——这台压缩机组是主干线的主力设备，一旦停机超过4小时，下游城市的用气压力就会告急。他赶紧翻备件库，空的。查原厂订货，答复是”美国发货，4到6周”。

6周？那下游工业园区的生产停了算谁的？

采购经理当晚联系我们，要求第二天一早必须发货。我们连夜从厦门仓库调出库存，拍照确认模块外观、标签、版本号，装箱发顺丰空运。第三天下午，模块送到站上。

小刘按照标准流程操作：拍照记录旧模块的跳线设置（这是最关键的，该模块出厂默认配置往往与现场不一致），然后逐项核对，新模块上电、下载配置、恢复系统。全程不到2小时，压缩机重新启动。

站长后来打电话说了一句话我印象特别深：”你们卖的不是模块，是时间。再晚一天，我们就要启动压气站应急预案了。”
