产品详情

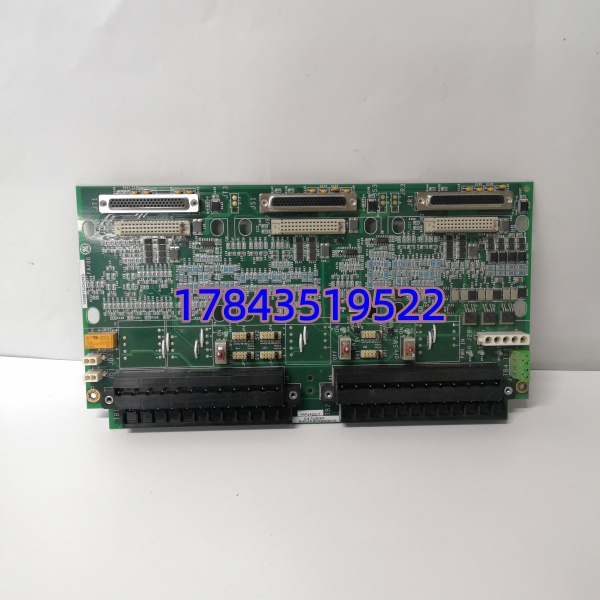

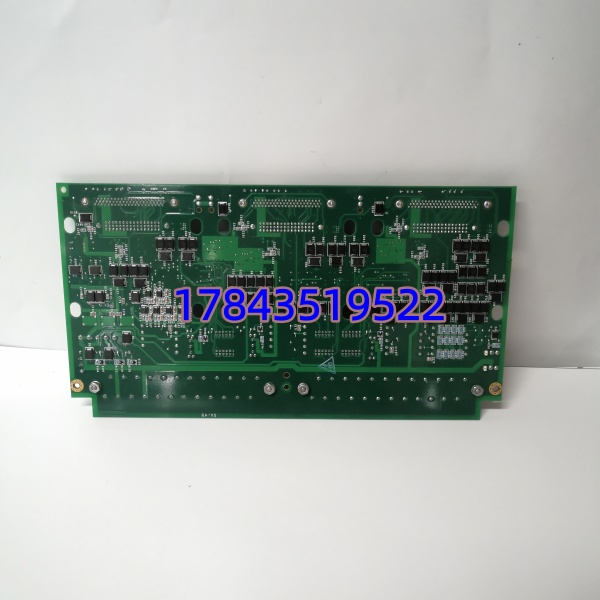

· 型号：IS200TSVCH2AED（GE物料号 MRP246517）
· 品牌：GE（General Electric / GE Vernova）
· 系列：Speedtronic Mark VI — TSVCH (Servo Valve Terminal Board) Series
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 完整型号 | IS200TSVCH2AED | MRP246517 为GE内部物料编码 |
| 产品类别 | 伺服阀端子板 (Servo Valve Terminal Board) | Mark VI TSVCH2 系列 |
| 适用系统 | GE Speedtronic Mark VI | 配 PSVO I/O Pack 或 WSVO 伺服驱动包 |
| 伺服通道数 | 2路（双阀独立驱动） | 每通道接单/双线圈电液伺服阀 |
| LVDT接口 | TB3/TB4端子块 | 提供AC激励源 + 差分位置反馈输入 |
| 伺服驱动信号 | ±10 VDC 模拟量（来自I/O Pack） | 经J2/J3 IDC ribbon连接PSVO模块 |
| 辅助供电输入 | 28 VDC（接J28端子，典型18–32 VDC范围） | 用于板载继电器/LVDT激励 |
| 现场接线接口 | 螺丝端子排 + DB37（至I/O Pack） | 含阀位限位开关、使能触点 |
| 冗余架构支持 | Simplex / Dual / TMR | 依Mark VI机柜组态 |
| 工作温度 | -30℃ ~ +65℃ | 工业宽温，三防漆涂层 |
| 存储温度 | -40℃ ~ +85℃ | — |
| 湿度 | 5%–95% RH（无冷凝） | ISA-S71.04 G3 污染等级耐受 |
| 认证 | UL Listed E207685 Cl.I Div.2 Grp.A–D；CE | 危险区域适用 |
| 安装方式 | Mark VI 控制柜端子板导轨 / 螺柱固定 | 标准TSVCH开孔位 |
| 物理尺寸(约) | 33.5 × 13.0 × 13.6 cm（板面） | 含接线端子突出部分 |
| 净重(约) | 0.34 kg | — |
| 配套I/O模块 | IS200PSVO / IS220PSVOH1A (Mark VIe) | 不兼容旧VSVO处理器 |
产品介绍
去年帮一个9E燃机电厂排查调门抖动，最终发现是老TSVCH1板的LVDT激励源漂移——换上H2AED后阀位反馈稳了，抖动从±3%降到<±0.5%。这板子本质上就是Mark VI系统与现场电液伺服阀之间的”翻译层”：把PSVO I/O Pack出来的低功率±10V指令通过端子排送到伺服阀线圈，同时给LVDT提供激磁并回采阀位信号形成闭环，省掉现场另配信号调理器。
严格来说，AED后缀代表它带特定固件兼容级别和修订后的LVDT激励电路（相比早期ACM/AD版本），必须与Mark VI PSVO pack配合使用，不能直插Mark VIe的IS220系列I/O或搭配WSVO之外的旧VSVO处理器（请核对您现有机架I/O Pack型号）。商业角度看它的价值在三点：一是端子排前接线不断线可测，停机更换<20分钟；二是三防漆处理应对汽机侧油污潮气；三是GE已将该型号列为TSVCH1/TSVCH2ACM的推荐替代——老备件断货时这是唯一合规升级路径，交期比订停产件快数周。
替换与升级建议
✅ 直接替换：
- IS200TSVCH2ACM / IS200TSVCH2AD → IS200TSVCH2AED：同属TSVCH2系列，物理安装孔位、端子排定义、DB37至PSVO连线完全相同。现场实测发现只需确认PSVO I/O Pack固件≥相应版本（通常R5.x以上自动识别H2AED的EEPROM标识），接线不动，直接整体更换，工时≈15–20min。若原系统为TMR三组TSVCH需同步更换保持型号一致。
⚠️ 软件兼容（需改配置/核对）：
- IS200TSVCH1A（初代单通道）→ H2AED：机械安装兼容但TSVCH1为单伺服通道、H2AED双通道，端子排定义有差异（TB3/TB4 LVDT接口引脚重分配）。替换需按GE《Mark VI Turbine Control Application Manual》重新核对现场接线图并重做阀位校准（stroke test），改动量中等，无额外硬件成本但需停机调校。
- Mark VIe IS200TSVCH4A（若有）→ H2AED：不推荐互替——虽功能相似但背板协议不同，只在同一机柜混合Mark VI/VIe架构且经GE授权服务工程师评估后才可考虑局部替换，普通用户勿自行交叉。
❌ 硬件不兼容：
- IS220系列Mark VIe伺服端子板（如IS220TSVOC1）：背板总线、I/O Pack接口完全不同，无法替代。
- 非GE伺服放大器/第三方液压控制单元：本板无独立PID运算能力，须依赖Mark VI PSVO包，单独外接无效。
若您现系统用的是已停产的TSVCH1A且无库存，目前市场主要靠全新渠道H2AED或测试合格二手/翻新件，建议先拍照确认现场端子排接线标签再锁定型号。
