产品详情

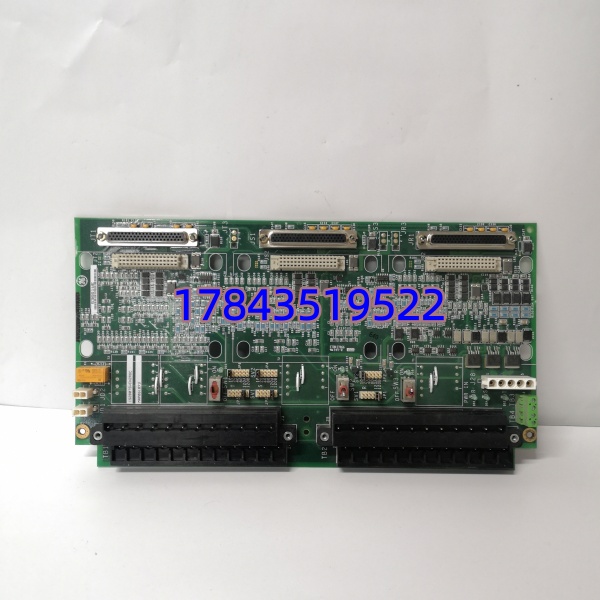

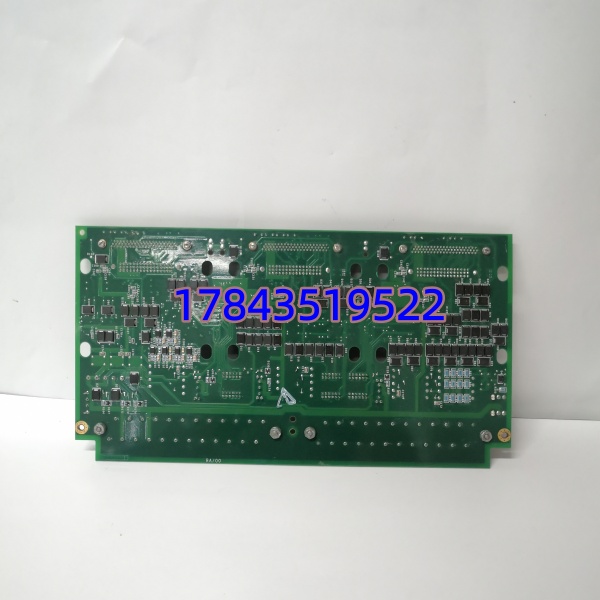

· 型号：IS200TSVCH2ADC（MRP061873）
· 品牌：GE（General Electric – Speedtronic™ Series）
· 系列：Mark VI / Mark VIe Turbine Control – TSVCH Servo Terminal Board
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | IS200TSVCH2ADC（MRP061873） |
| 适用系统 | GE Speedtronic Mark VI / Mark VIe 燃气轮机及蒸汽轮机控制系统 |
| 模块类型 | 伺服阀 I/O 端子板（Servo Valve Terminal Board, TSVCH2） |
| 伺服输出通道 | 2路双向伺服电流输出，支持 10/20/40/80/120 mA 线圈驱动 |
| LVDT 接口 | 最多8路 LVDT 绕组激励与反馈；4路变压器隔离+2路非隔离激励源 |
| 脉冲速率输入(PRT) | 2路，配 24 VDC 传感器激励，用于燃机流量/转速监测 |
| 配套 I/O 包 | 设计匹配 PSVO H1B 伺服 I/O 包（PSVOH1B），与 WSVO 驱动兼容 |
| 供电方式 | 24 VDC（由 Mark VI/VIe 控制柜背板或外部直流电源引入）功耗约 10W |
| 连接器 | 多组 D-shell 及垂直插头连接器 + 2个可拆卸屏障型端子排 |
| 板载跳线 | 多个配置跳线，用于 LVDT 激励频率/增益设定 |
| 工作温度 | -30℃ ~ +65℃（符合工业宽温，IEC 60068 相关部分） |
| 物理尺寸 | 约 330 × 178 × 55 mm（13″×7″×2.2″） |
| 重量 | 约 0.45 kg（1.0 lb） |
| 诊断功能 | 各通道独立报警锁存/复位；电缆接头带硬件ID芯片防误插 |
产品介绍
在某个 9F 燃机小修项目里碰到过：老 TSVCH1 板卡 LVDT 反馈漂移导致调门小幅震荡，停机排查半天才发现是端子板老化接触电阻变大。IS200TSVCH2ADC 作为 GE Mark VIe 平台的第二代伺服端子板，把 LVDT 激励做了变压器隔离加强，并在每个电缆接头植入了 EEPROM ID 芯片——插错线束直接报硬件不兼容而不是烧通道，这对夜班紧急更换是实打实的保险。
这块板的核心商业价值不在花哨功能，而在”减少非计划跳闸”。它把控制器发出的数字指令经背插 I/O 模块转换为 ±10V 模拟量或伺服电流驱动 Moog/Vickers 类电液伺服阀，同时将 LVDT 位移反馈回传做闭环校验。相比一代 TSVCH1A，H2 版本对脉冲速率输入（PRT）的滤波稍作优化，且板面丝印和跳线定义更清晰，现场技师拿万用表就能核对。原厂已宣布部分 Mark VI 老件进入生命周期尾声，但这块 MRP061873 变体目前在主流渠道仍有全新及经测二手流通，适合做电厂备件战略储备。
替换与升级建议
✅ 直接替换（物理兼容、同代升级）
- IS200TSVCH1A / IS200TSVCH1AJE — 同为 Mark VI/VIe 伺服端子板，外形尺寸、安装孔位、端子排布局一致。前提条件：您的系统 I/O 包也对应升级或已是 PSVOH1B；若仍用老版 PSVO 包需注意 LVDT 增益跳线设置差异。多数现场可直接插换，重校 LVDT 零点即可，工程改动 < 2 工时。
⚠️ 软件兼容（需改配置/核对跳线）
- IS200TSVCH2AC（本型号）←→ IS200TSVCH2AD/其他尾缀变体 — 板载固件 ID 不同，ToolboxST 中可能提示未知硬件，需确认控制组态库版本 ≥ Mark VIe v3.2（经验值，请以原厂 Release Note 为准）。跳线位置若未按现场 LVDT 频率设对会导致反馈幅值偏差，需重新整定。
- 从 Mark V 系统（TV*系列端子板）迁移 — 物理完全不兼容，需整体更换 I/O 机架及重新接线，不建议尝试。
❌ 硬件不兼容
- IS200TREGH / IS200TBCIH 等温变/DI 端子板 — 虽同属 IS200 前缀但功能与接插件完全不同，无法互代。
- 第三方仿制”兼容”伺服端子板 — 现场实测发现 ID 芯片不匹配导致 Mark VIe 报 Fault，存在拒动风险，不推荐。
若无直接替代品且急需恢复运行，可先确认现场是否有 IS200TSVCH1A 库存品（经老化测试），这是目前唯一可行的应急方案。
