产品详情

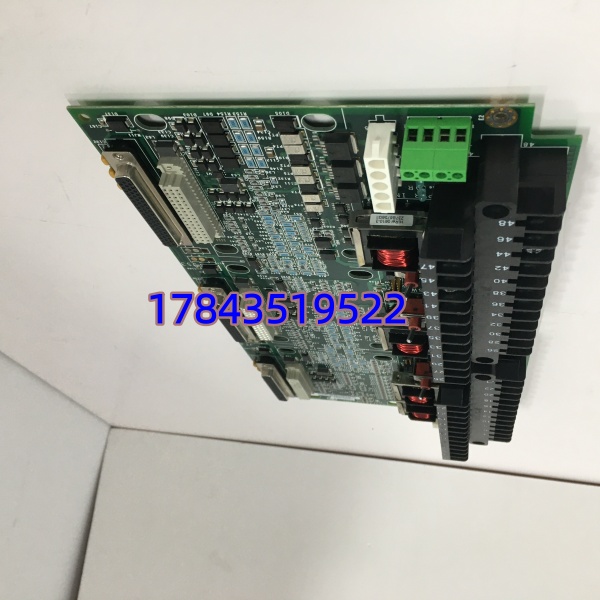

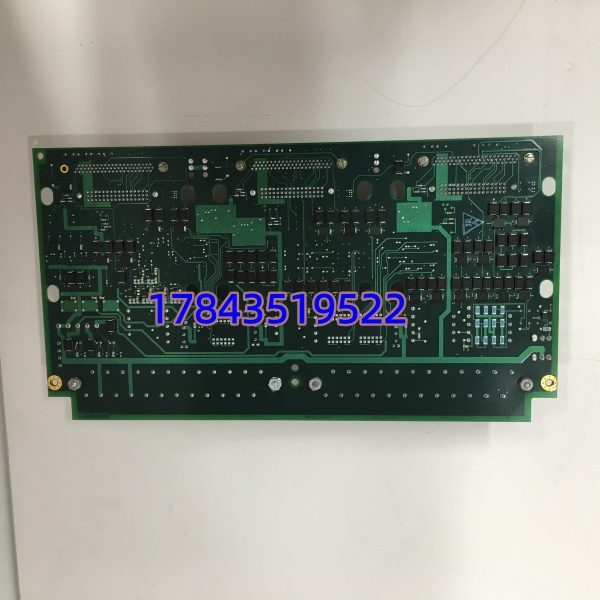

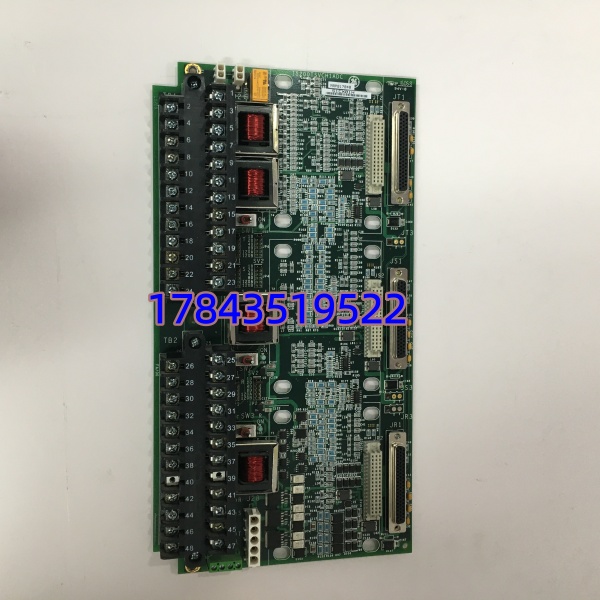

· 型号：IS200TSVCH1ADC（S1CX01H — Hardware Rev 标识）
· 品牌：GE（General Electric / Speedtronic™ Mark VI & VIe）
· 系列：TSVC — Turbine Servo Valve Control I/O Terminal Board
GE IS220PSCAH1A
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS200TSVCH1ADC（S1CX01H 为板序列/硬件版本号） |
| 适用系统 | GE Mark VI / Mark VIe Speedtronic 燃气轮机及蒸汽轮机控制系统 |
| 模块类型 | TSVC 伺服 I/O 端子板（Servo Input/Output Terminal Board） |
| 伺服输出 | 2 路双向伺服电流输出，可跳线选 10/20/40/80/120 mA 驱动电液伺服阀线圈 |
| LVDT 接口 | 8 路 LVDT 绕组输入（支持 1～4 个 LVDT/伺服回路），4 路变压器隔离 + 2 路非隔离激励源 |
| 脉冲速率输入 | 2 路（磁性探头或 TTL 电平），常用于燃油流量或转速传感 |
| 跳闸继电器 | 9 只电磁继电器，组成 3 组投票电路（Trip/Vote Logic），支持 JD1/JD2 外部跳闸插头 |
| 供电要求 | +28 VDC via J28 连接器（由机架或 PSVO 模块提供），典型功耗 3～5 W |
| 通信/互联 | 37-pin D-sub 连 PSVO I/O Pack；现场接线通过板载端子排（屏蔽层接地柱） |
| 冗余支持 | Simplex / Dual / TMR（三重模块冗余）配置，配合 PSVO Pack 做 2oo3 表决 |
| 配套模块 | 须与 PSVO I/O Pack（如 IS200PSVOH1A）及 WSVO 伺服驱动器配套，不兼容 VSVO 处理器 |
| 诊断功能 | 板载 L#DIAG PSVO 诊断信号、跳线配置线圈电流、LED 状态指示（部分变体） |
| 工作温度 | -30℃ ～ +65℃（工业宽温，conformal coating 防护） |
| 安装方式 | Mark VI(e) 控制柜面板安装 / 专用 I/O 机架插槽，通过端子块与现场屏蔽双绞线连接 |
| 物理尺寸/重量 | 约 208×155×40 mm / ≈0.6 kg（含端子块） |
GE IS220PSCAH1A
产品介绍
在某 9F 燃机电厂做 Mark VIe 柜点检时遇过——春秋季负荷切换燃料阀（GSV）微颤，ToolboxST 报”Servo Current Limit Exceeded → LVDT Mismatch”，查是 TSVC 板上一只 LVDT 激励绕组微调电位漂移（老板十年了），清洁端子排重校偏移后正常。IS200TSVCH1ADC 本质上就是 Mark VI(e) 伺服控制回路的”手和眼”：下游把控制器算好的阀位指令变成 ±40mA 伺服电流推电液阀，上游把 LVDT 感应的阀杆位移解调成数字位置反馈送回表决。严格来说它必须配合 PSVO I/O Pack（如 IS200PSVOH1A）和 WSVO 驱动器使用，单独插背板不工作；S1CX01H 是特定硬件 Rev，换新板尽量找同 Rev 或在 ToolboxST 确认配置兼容——我曾碰到过老工程文件里跳线定义与新 Rev 微小差异导致 LVDT 比例系数需重标定。
从备件经理视角：GE 对 Mark VI 系列逐步引导向 Mark VIe+ 迁移，IS200TSVCH1ADC 新件渠道收窄，市面靠 NOS 和测过拆机件。它是伺服阀控制回路的物理接口——板故障直接表现为主汽门/燃料阀无法自动控制或 LVDT 反馈丢失触发跳闸，在 9E/9F 机组上属一类障碍级事件。建议每台 Mark VI(e) 燃机柜按”运行 TSVC 槽位数 × 1 块”做跨机共享冷备，多台同型机集中囤 1～2 块做 Buffer Stock，几百美金占用挡掉一次因阀控板故障导致的非计划降负荷。
应用场景与库存策略
燃机/汽机伺服阀控制板故障→燃料阀或主汽门 LVDT 反馈丢失→Mark VI(e) 触发”Valve Position Error”强切 Manual 或直接跳闸停机，联合循环机组一次非计划停机损失常以数十万美金计。
- 9E/9FA 燃气轮机 Mark VI(e) 控制柜 燃料截止阀(GSV/SRV) + 主汽门伺服接口（SIL/保护级要求 TSVC + PSVO）→ 非它不兼容（需配 PSVO Pack）→ 建议每套同类燃机控制柜备 1 块冷备件，多台同型机集中战略囤 1～2 块
- 蒸汽轮机 DEH Mark VI 伺服控制（调门/LP 旁路）（高温高湿加速端子氧化）→ 建议结合大修做端子扭矩复紧、LVDT 激励电位校验，关注板载继电器触点电阻
- Mark VI → Mark VIe 渐进改造项目 → TSVC 板部分批次在两代机柜可互通但PSVO Pack 版本须匹配，升代前确认 BOM 兼容性不要盲目采购
- MRO 外包建议 → 列入 ABC-C 类（低耗/高缺货/高后果），由专做 GE 停产件渠道代管或做 Last-Time-Buy
真实案例：北方某联合循环电厂 #1 机（Mark VI），秋检后负荷阶跃测试中突然报”SRV LVDT A-B Deviation > Limit → Trip Initiate”，运行切手动保住没跳机但燃料阀退出自动。仪电算 LVDT 问题，换传感器还报——最终锁定 IS200TSVCH1ADC 上 LVDT Ch.B 激励绕组虚焊（老批次手工焊点热疲劳）。库房有按建议囤的 NOS 件（同 S1CX01H Rev），按 GE SOP 停电更换 TSVC 板→重校 LVDT Zero/Scale→恢复自动。若等调货代理报 3～4 周（恰逢感恩节假期），这期间燃料阀只能手动位运行限制变负荷速率，影响调峰收益。
