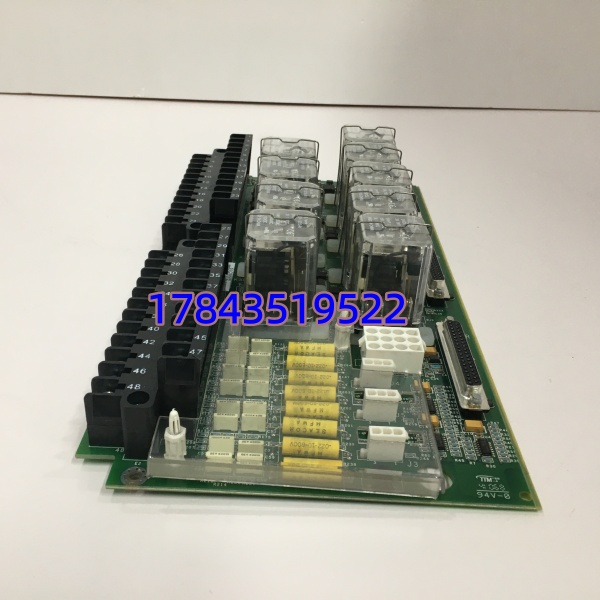

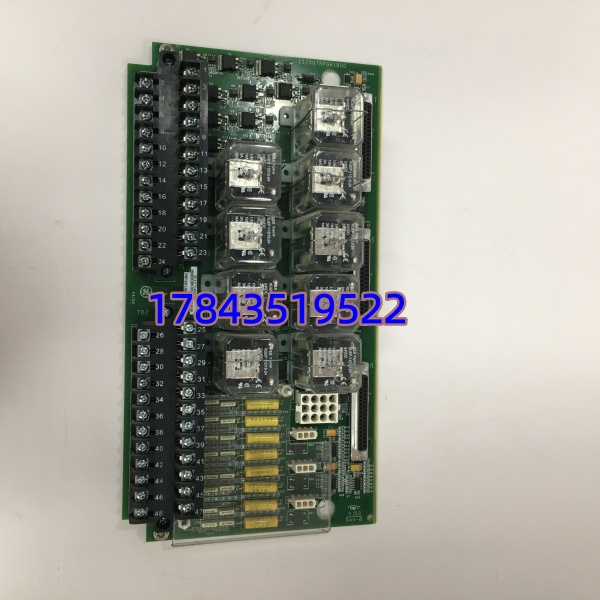

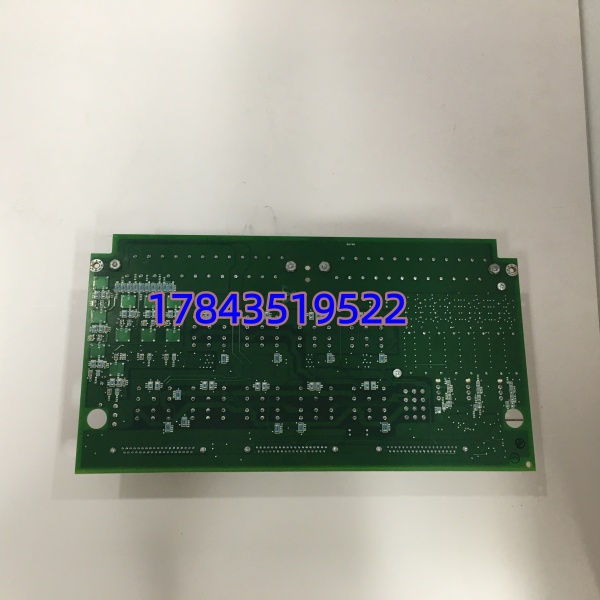

· 型号：IS200TRPGH1BDD
· 品牌：GE（General Electric / GE Vernova Legacy Service）
· 系列：Speedtronic Mark VI — Primary Trip Terminal Board（TRPG 类型，配 TREG 控制板协同工作）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS200TRPGH1BDD |
| 板载标识/序列 | S1C5029（特定制造批次/版本号，更换时建议核对一致） |
| 模块类型 | Primary Trip Terminal Board — Mark VI Speedtronic 汽轮机保护系统 |
| 适用系统 | GE Mark VI Gas/Steam Turbine Control（部分兼容 Mark VIe 经架构确认，优先以原厂 Compatibility Matrix 为准） |
| 核心功能 | 接收 VTUR/PTUR 保护模块跳闸指令 → 内部 9 磁继电器 2oo3 表决 → 驱动 3 只跳闸电磁阀；提供 GM 火焰探测器接口 |
| 继电器配置 | 9 只磁保持继电器，分 3 组每组 3 只，实现硬件 2-out-of-3 表决 |
| 跳闸电磁阀电源 | -125 VDC（负馈电，干接点输出至现场电磁阀线圈） |
| 火焰探测器接口 | 最多 8 路 Geiger-Mueller 火焰探测器输入，板上供 335 VDC 激励电源 |
| 浪涌保护 | 板载 MOV（金属氧化物压敏电阻）抑制线圈反电动势及瞬态过压 |
| 连接器 | 2×多路端子排（现场接线）+ 3×D-sub 连接器（与 TREG/VTUR 互联） |
| 隔离性能 | 通道间光电隔离，隔离电压 ≥1500 Vrms（典型）/ 通道-背板 ≥2500 VAC |
| 跳闸响应时间 | ≤10 ms（从指令到继电器物理动作） |
| 工作温度 | -30～+65℃（工业级，conformal coating 版本可适应更高湿/腐蚀） |
| 存储温度 | -40～+85℃ |
| 相对湿度 | 5%～95%（非凝露） |
| 安装形式 | 插入式 PCB 端子板，Mark VI 机架/控制柜 TRPG 槽位，前面板螺钉锁紧 |
| 涂层 | 军用级 Conformal Coating（BDD 后缀 = 工业加强涂层版） |
| 配套件 | 须与 TREG 控制板、VTUR/PTUR 保护模块、IS200TTURH1CCC 等在同一保护链工作 |
产品介绍
在某 9FA 燃机小修里碰到过——停机试验发现 #2 跳闸回路 TRPG 板上一只磁继电器触点电阻飙到 80mΩ（正常 <10mΩ），自检报”Trip Loop Degraded”但还没到失效，靠另外两组表决仍可通过。这板子平时不动作（正常保持带电脱扣），一动作就是要紧急关燃料——它的隐患是潜伏性失效（继电器触点氧化/粘连），不跑定期回路测试发现不了。所以别把它当普通端子板看，它是 Mark VI 保护链的”最后一道硬线执行”。
IS200TRPGH1BDD 内建 9 只磁继电器做 2oo3 硬件表决，单继电器拒动或误动不导致误跳闸或拒动（理论上），板上 MOV 吸收电磁阀线圈反电势保护自身。严格来说 BDD 后缀代表带 Conformal Coating 的加强版——如果你的原柜是裸板（无涂层版），换 BDD 通常向上兼容但需确认柜内湿度环境及 ToolboxST 有无特殊报警映射。GE 对该系列多区域已 EOL/Limited，新订靠 NOS 或经功能测试拆机件（重点测继电器线圈阻抗+触点电阻+表决逻辑）。采购前拍现网卡丝印完整 S1Cxxxx 及第二行 Rev.，并以 GE 《Mark VI Speedtronic TRPG Terminal Board Manual GEH-6427》为准。[请以原厂手册为准]
应用场景与库存策略
TRPG 板故障或继电器老化 = 跳闸回路降级（从 2oo3→2oo2）或直接拒动——年度保护试验不通过就得停机换板。而这是 Mark VI 专属件，交期（若能订）12～26 周，渠道多为拆机测试件。
- 9F/9E 燃机 / 600MW+ 汽机 — Mark VI 主保护 TRPG 跳闸端子板 → 无此板跳闸回路不可用 → 建议按 A 类 ABC 分类，同型燃机台数每 2～3 台备 1 块冷备（重要单台独备），贴标签注明匹配 S1C 批次/涂层版本
- 多台同期混用 BDD(涂层)与无涂层早期版 → 电气兼容但通常建议同型替换 → 采购时注明须 BDD 后缀(conformal coated)或明确允许向上兼容，要求供方核对现网丝印
- 计划升级 Mark VIe (IONet 架构) → IS200TRPGH1BDD 不跨代直接兼容 → 旧系统做 Last-time-buy 适量囤货(1块/机型)，新平台用对应新代跳闸接口组件
- 二手拆机件采购 → 重点测 9 只继电器线圈阻值(典型 700～900Ω)、触点闭合电阻(<15mΩ)、2oo3 表决动作时序 → 要求供方提供跳闸回路模拟测试通过记录，不接受只”通电亮灯”
真实案例：协助南方某 9E 燃机电厂做 Mark VI 备件 ABC——初版只备了 VTUR/TCQA 卡没备 TRPG。某次年保保护试验做”Trip Solenoid Test”报 Loop Resistance High，查是 TRPG 上一只磁继电器触点微氧化（15 年运行），临时清灰复测将就过。原厂答复 Legacy 找 NOS 约 10 周。后来按我建议把 IS200TRPGH1BDD 列入 S 类关键安全备件锁 1 块冷备，并要求继保班每年大修做”继电器触点电阻抽检+跳闸回路模拟”，确认备用板插入后跳闸电磁阀动作正常再拆回——别等保护试验不过关才到处找件。
