产品详情

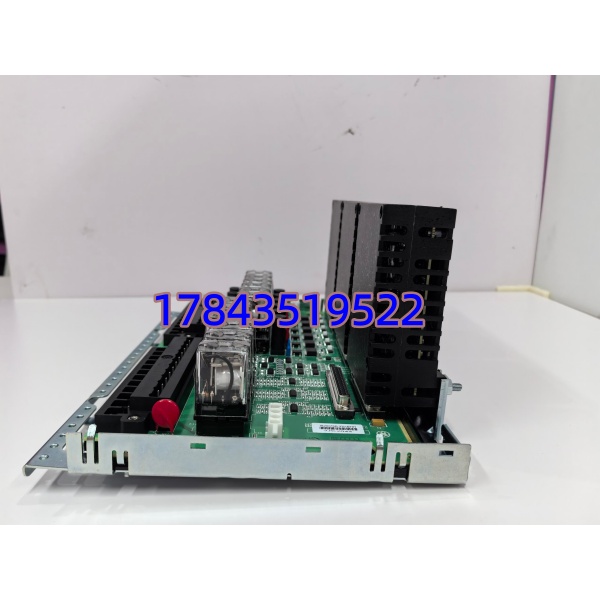

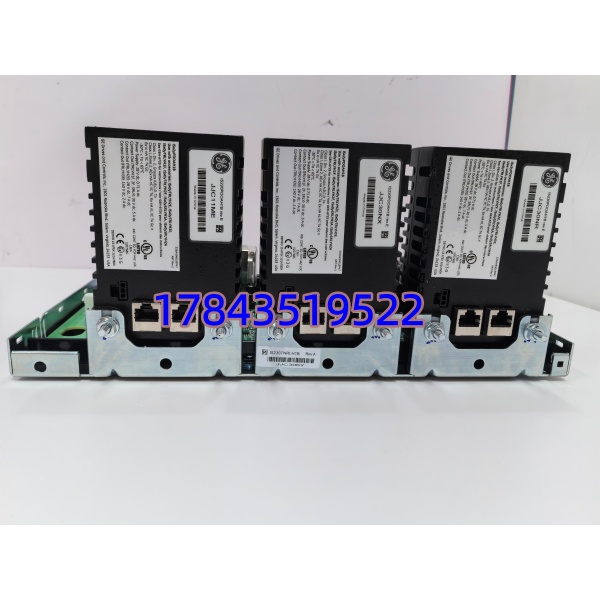

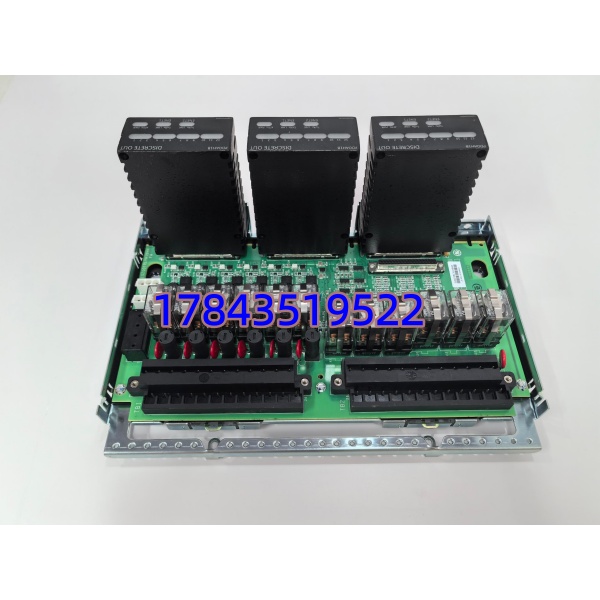

· 型号：IS200TRLYH1BHH（TRLY 系列，硬件 Rev 1BHH，”HH”为最高常见修订级）
· 品牌：GE Power（Mark VIe — Speedtronic™ 系列）
· 系列：Mark VIe TRLY Relay Output Terminal Board
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS200TRLYH1BHH（TRLY Terminal Board, Rev 1BHH；兼容早期 1BFG/1BDG 部分场合可下兼容，以应用注释为准） |
| 产品类别 | Mark VIe 继电器输出端子板 — 16 Channel SPDT(Form C) Electromagnetic Relay |
| 适用系统 | GE Mark VIe / Mark VIeS Turbine Control & Protection System（燃气轮机/蒸汽轮机/联合循环） |
| 配合模块 | 须通过 34-pin 带状电缆连接 Mark VIe I/O 包：VTUR(汽轮机)、VCRC(Contact Relay Control)、VCMI、VSPA 等 |
| 继电器通道数 | 16 路独立 SPDT（Form C：常开 NO / 常闭 NC / 公共 COM），分组共用 COM 排 |
| 触点额定 | 2 A @ 30 VDC / 250 VAC Resistive Load（阻性）；感性负载需降额或加热保护续流二极管 |
| 线圈电压 | 标称 24 VDC（由端子板外部供 24 VDC 或经 I/O 包供，依柜内设计——多数现场从控制柜 24 VDC 母线取） |
| 触点隔离 | 线圈–触点光电/电磁隔离 ≥1500 Vrms；通道间共用 COM 组不隔离 |
| 响应时间 | 吸合 ≤10 ms，释放 ≤5 ms（典型电磁继电器值） |
| 状态指示 | 每通道 1 颗 LED 指示继电器励磁状态（线圈得电亮） |
| 接线方式 | 螺钉端子或插件端子排（依柜厂集成，常见 Phoenix/Weidmüller 端子条） |
| 安装方式 | 固定在 Mark VIe 控制柜端子板导轨或螺柱安装（与 VME 机架分体布置） |
| 工作温度 | -30 ～ +65℃（工业宽温，依 GE Datasheet）；存储 -40 ～ +85℃ |
| 湿度 / 防护 | 5–95% RH 非冷凝，IP20（柜内安装） |
| 认证标准 | CE、UL 508、CSA，符合 IEC 61000-6-2 EMC，部分具 ABS/LR 船级社认可（依批次） |
| 配套电缆 | 34-pin 扁平电缆（连接至 VCRC/VCMI 等 I/O pack），长度依柜体布局定制 |
产品介绍
在某 9F 联合循环项目碰过一回：#2 燃机 Mark VIe 报”Trip Relay #7 Fail to Pick”，就地查是 TRLYH1BHH 第 7 路继电器触点电阻飚到 >50 Ω（运行第 11 年机械疲劳）。这板子挂的是保护跳闸和首出报警输出——触点粘或拒动直接影响 ESD/保护正确性，年检时做触点电阻抽检很必要。不同于 DI/AI 卡软故障，继电器是纯机械件，寿命按动作次数和环境影响衰减，属 ABC 分类 A 类（影响保护跳闸可信度）。
供应链看 GE 对该代 Mark VIe 端子板仍 Active 但部分区域交期拉到 8–14 周，二手拆机件触点氧化/剩磁是重灾区。建议按每控制保护柜（或每对冗余 TRLY 配置）备 1 件冷备(Buffer Stock)，或在 TBO(Time Between Overhaul) 窗口按在用数量 10–15% 轮换更新；若收到 LTB 通知按剩余 10–15 年寿命战略囤 2–3 件——比因一块继电器板导致保护试验不合格或跳机争议值太多。
应用场景与库存策略
TRLY 继电器板故障后果：保护跳闸回路拒动/误动、首出报警无输出——年检或开机前试验不通过可能推迟并网；严重情况保护指令发不出影响机组安全。
- 燃气/蒸汽轮机 Mark VIe 控制柜（保护跳闸继电器、主汽门关闭指令、辅机启停许可输出）—非它不可因绑 Mark VIe IONet I/O 包协议与物理接口，通用继电器端子排不能替；建议按每保护柜（通常 2–3 块 TRLY 为一组）备 1 件同 Rev 冷备，防静电袋密封标注 Rev(1BHH)。
- 联合循环/电厂辅网（MCC 远程启停命令经由 TRLY 继电器隔离输出）—建议大修窗口做触点电阻抽检（>100 mΩ 考虑更换），超 8–10 年运行酌情按 10–15% 轮换更新。
- 存量 Mark VIe 系统（2005–2015 投运）—关注 GE Vernova PCN，若有 EOL/LTB 按「min(2件, round(在用TRLY块数/6))」战略囤货。
- 供应商代管(VMI)/返厂校准—大型电厂（>2 台燃机/汽机）可谈 GE 授权服务方寄售或”坏件返修+备件池”。
真实案例：沿海某 9F 燃机电厂年度保护试验，模拟主保护动作时 #1 柜 TRLYH1BHH 第 12 路（主蒸汽紧急关断阀指令）触点测得压降 1.8 V（应 <0.2 V）——拒动风险。库房有 1 件去年按我建议多囤的同 Rev(1BHH) 备件，停电窗口 20 min 更换（记原电缆标签位置核对无误），复测 OK。事后把全厂 5 块 TRLY 全列入三年一轮换抽检计划，并将备件最低水位线定为每型号 1 件。
