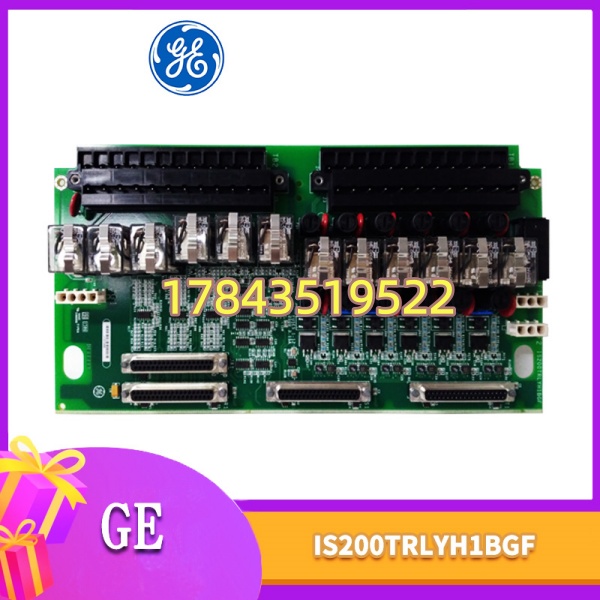

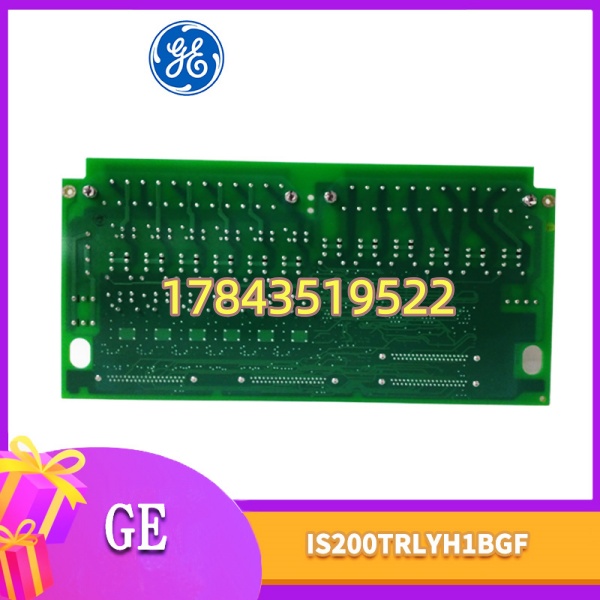

· 型号：IS200TRLYH1BGF
· 品牌：GE（General Electric，现属 GE Vernova）
· 系列：Mark VI / Mark VIe Speedtronic — TRLY Terminal Relay Board
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | IS200TRLYH1BGF | BGF=Conformal Coating(Grade G), Fence端子 |
| 适用系统 | GE Mark VI / Mark VIe Speedtronic | Simplex 或 TMR(三重模件冗余)机架 |
| 板卡类型 | 继电器输出终端板(TRLY Terminal Board) | 安装于控制柜 I/O 架后侧 |
| 继电器数量 | 12只 | 插件式密封磁保持继电器，Form C(SPDT) |
| 继电器配置 | Ch1-6可跳线设为干触点或驱动外部电磁阀；Ch7-11隔离无源Form C；Ch12专用隔离Form C | 详见 GE Manual GEH-6426 |
| 触点额定 | 2A@30VDC / 5A@250VAC(阻性)，最大耐压500VAC(触点间1min) | 以原厂Datasheet为准 |
| 线圈驱动电压 | 24VDC（由TRLY处理器供给），现场侧可接入125VDC或115/230VAC | 各电源独立熔断器 |
| 电气隔离 | ≥1500Vrms 线圈↔触点，通道间隔离 | 光电隔离+机械隔离双重 |
| 浪涌保护 | 每路继电器线圈配 MOV 压敏电阻抑制 | 防反电动势损伤 |
| 诊断功能 | 线圈励磁电流检测、指令/反馈不一致报警、通信丢失检测 | 上报至 Mark VI HMI |
| 接线端子 | 2×24位螺钉式栅栏端子（共48点） | 扭矩推荐 0.6 N·m |
| 上游接口 | Simplex: 1×D-sub(JA1)；TMR: 3×D-sub(JR1/JS1/JT1) | 与 VCRC/VCCC 板对接 |
| PCB 防护 | 三防涂层(Conformal Acrylic Coating, BGF变体) | 耐湿热/盐雾腐蚀 |
| 工作温度 | 0~+60℃（工业版），部分资料标-30~+65℃ | 非冷凝环境 |
| 尺寸(约) | 330×178×38 mm | 单槽 Mark VI 机架安装 |
| 重量(约) | 0.23 kg | — |
| 安规认证 | CE、UL、cULus | 符合 IEC 61010 / IEC 61508 SIL-3 相关应用指引 |
产品介绍
在某9F燃机项目做年度小修时，我们就靠这板子卡住——它是 Mark VI 控制柜里真正把 CPU 数字指令”翻译”成现场可驱动干触点的最后一道硬隔离屏障。不同于固态输出卡，TRLY 系列用密封机械继电器实现 galvanic isolation（ galvanic 这个词严格来说指欧姆隔离，这里指线圈与触点间物理断开），这对汽轮机跳闸回路、紧急关阀这类安全相关输出是强制要求，很多新出的模拟量/数字量卡替代不了它。
从库存经理角度说，这板子属于典型的 C 类慢周转但 A 类停机影响件——原厂已进入 EoL(End of Life)阶段，新件极少，市面流通多为测过好的二手/翻新件。它的 TCO 不在采购单价，而在你有没有提前囤 1～2 块冷备件。一旦停机等板，光燃机非计划停运损失就够买十几块溢价备件。建议借大修窗口做一次 Last-Time-Buy 盘点，能找到原厂剩余库存或经 ATS（老化+功能测试）认证的翻新件就锁库存。
应用场景与库存策略
汽机跳闸回路或化工厂联锁输出板若失效，往往等 GE 原厂交期 12～20 周（现在基本 EoL 无新交期），现场只能到处找二手——这种”采购窗口归零”的局面我见过太多次。
- 燃气/蒸汽轮机 Mark VI 控制系统 — 跳闸电磁阀、主汽门闭锁继电器驱动
非它不可原因：需机械继电器实触点+SIL-3 隔离+TMR 投票反馈，普通 DO 卡无法满足安全停机回路规范。→ 建议备 1 件冷备件（Sealed New/OEM Surplus），放防静电袋入备件柜，贴”EoL 不补货”标签。
- 电厂辅机控制柜 — 高压断路器分合闸命令、报警干接点输出
非它不可原因：125VDC 现场电源直接接入继电器负载侧，与 24V 逻辑侧隔离。→ 单机柜建议 N+1 冗余配置或至少 1 块柜旁周转备件。
- 石化/炼化装置 ESD 关联输出 — 紧急切断阀 SOV 驱动
非它不可原因：需 Form C 常闭/常开双位置反馈给 DCS。→ 关键装置区建议由授权服务商做 VMI(供应商代管) 或签保退换协议防呆滞。
- 海外项目旧机组延寿改造 — 与 IS200TRLYH1Bxx 系列向下兼容
非它不可原因：背板接口与旧 TRLY 处理器匹配，BGF 仅多了三防涂层。→ 新采优先选 BGF 版本，旧机可沿用无涂层版但需注意柜内湿度。
真实案例：南方某 350MW 联合循环电厂，#2 燃机 Mark VI 柜 TRLY 通道 3 继电器触点氧化导致跳闸电磁阀拒动，保护系统报”线圈反馈异常”但未触发停机——运行人员没当回事。两周后台架试验时该通道完全开路，正值迎峰度夏无法等货（原厂已 EoL）。采购连夜从邻省同行拆借一块测试 OK 的拆机件，花了正常价 3 倍加急运费，才赶上开机节点。事后该厂修改备件策略：对 IS200TRLYH1BGF 做 Last-Time-Buy 囤 2 块，并建立区域电厂备件互助清单。教训很简单——停产件不等你走审批流程。
常见问题解答 (FAQ)
Q1：目前还有全新原厂库存吗？正常交期多久？
A：据公开信息 IS200TRLYH1BGF 已进入产品生命周期末期(EoL)，GE 原厂新件基本停产。市面可见 OEM 剩余库存或经全功能测试的二手/翻新品，交期视渠道 1～4 周不等。采购前务必索要测试报告（含 12 路继电器吸合/释放波形及触点电阻）。
Q2：停产了还要不要做 Last-Time-Buy？囤几块合适？
A：如果你的装置是 Mark VI 燃机或带 SIL-3 跳闸回路且无可替代方案——要做。单台 Mark VI 柜通常配 1～2 块 TRLY，建议按”每两柜备 1 块冷备 + 关键孤机额外 +1″估算。预算允许的话趁还有流通件先锁 1～2 块，比非计划停机损失划算太多。
Q3：有新型号可以直接代换吗？比如 IS200TRLYH2BGF 或 H2 系列？
A：IS200TRLYH2BGF 是后续版本但背板连接器定义和机架槽位可能不同，不能直接物理互换——严格来说它只在固件 v3.2 以上支持且需核对 Mark VIe 机架兼容性。替换前必须对照 GE Manual GEH-6426的 TRLY 板型对照表，并以贵司控制系统工程师确认为准，别只看型号长得像就插进去。
Q4：BGF 后缀和其他后缀（如 B、BHH）区别在哪？买错有影响吗？
A：BGF 中”G”代表 PCB 有三防涂层(Conformal Coating)，更适合高湿/盐雾环境；无 G 后缀版裸板也能用但寿命受柜内环境制约。功能逻辑相同可互换，但海上平台/冷却塔附近柜体强烈建议选带 G(三防涂层)版本。
Q5：怎么辨别拆机件是否被翻新/打磨？有什么防伪要点？
A：看 GE 原厂白色条码标签——激光印字清晰、序列号可在原厂或授权服务商系统追溯批次；板边应有无铅工艺焊点光泽，继电器本体无二次焊接痕迹。要求卖家提供通断测试+线圈电阻+触点压降数据，拒绝”只看外观不测功能”的货源。
Q6：买回来的备件长期放仓库，怎么保管避免变成呆滞废品？
A：放防静电袋+干燥剂入金属屏蔽备件盒，标注入库日期和 EoL 状态。建议每 18～24 个月做一次抽检上电（给 24V 线圈端，测触点通断），继电器机械触点久置可能氧化——别等装机才发现有惰性失效。
