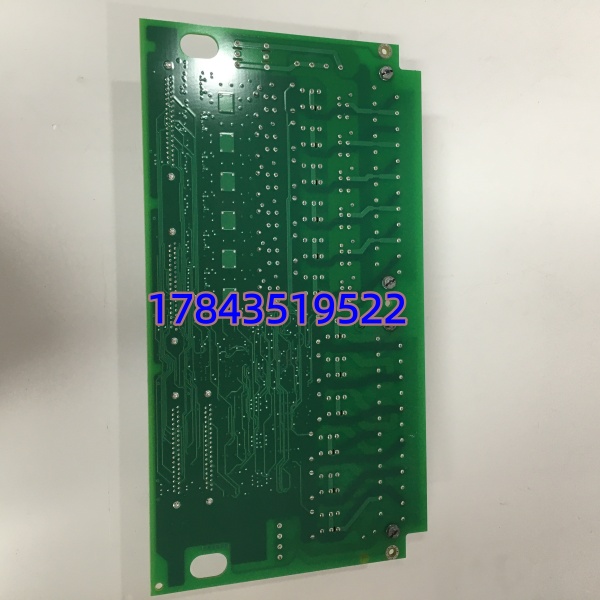

产品详情
· 型号：IS200TRLYH1BGF（BGF 变体含三防涂层）
· 品牌：GE（General Electric / GE Vernova — Speedtronic 产品线）
· 系列：Mark VI / Mark VIe Turbine Control — TRLY Relay Output Terminal Board
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | IS200TRLYH1BGF（IS200TRLYH1B 系列 BGF 修订版，含 Conformal Coating） |
| 制造商 | GE Energy / GE Vernova（原 GE Fanuc / GE Industrial Systems） |
| 系统归属 | GE Speedtronic Mark VI / Mark VIe Gas & Steam Turbine Control System |
| 板卡角色 | TRLY Terminal Relay Output Board（与 TRLY Processor/I-O Pack 配对使用，不能独立运行） |
| 继电器通道数 | 12 路独立 SPDT（Form C：NO/NC/COM），插座式密封电磁继电器 |
| 线圈驱动电压 | 24 VDC（由配对的 TRLY Processor 经背板供给，典型 28VDC 允许） |
| 触点额定容量 | 2 A @ 250 V AC / 2 A @ 30 V DC（阻性负载）；部分文献标峰值 10A 机械额定 |
| 现场侧供电 | 典型 24 VDC 或 125 VDC Trip Bus（依机组 ESD 设计），经栅栏端子引入 |
| 隔离耐压 | 线圈↔触点 1500 Vrms（1 min）；通道间 500 Vrms（依继电器规格） |
| 保护元件 | 每通道 MOV（金属氧化物压敏电阻）浪涌抑制；独立熔断器（部分版本跳线可选） |

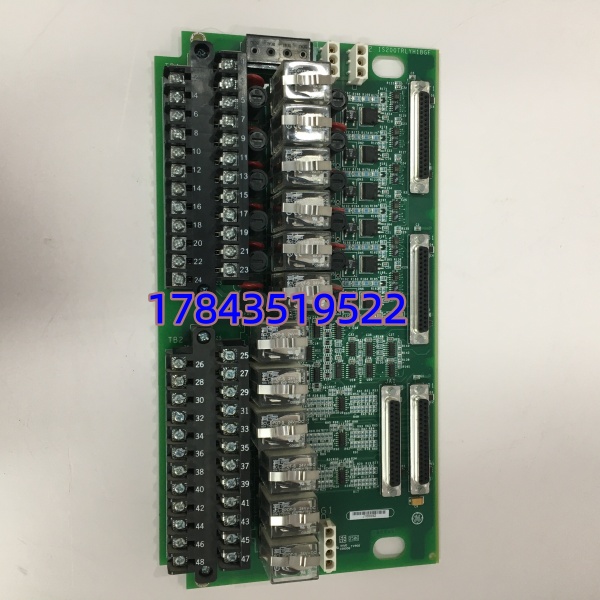

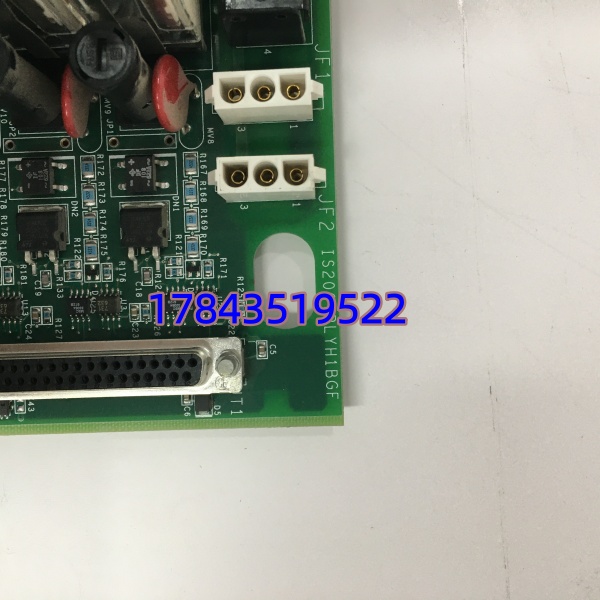

| 连接器 | 右侧 50-pin IDC ribbon 至 TRLY Processor；左侧 2×24 位栅栏接线端子（Barrier Strip） |
| 诊断功能 | 线圈激励电流检测、指令/反馈一致性校验、通信丢失→安全态（de-energize） |
| 涂层/防护 | BGF 变体 = PCB 三防涂层（Conformal Coating, G-grade），适应高湿/盐雾环境；前面板 IP65 拆下状态 |
| 工作温度 | 0～+60℃（部分资料标存储 -40～+85℃；BGF 涂层版现场可耐更严苛湿度） |
| 安装方式 | Mark VI/VIe 控制柜机架/面板安装，经导向轨插入与 TRLY Processor 背板对接，面板双螺钉锁紧 |
| 尺寸/重量(约) | 178×330 mm（宽×高，典型 Mark VI 端子板尺寸）或 229×127 mm 依机架，净重 ≈0.5 kg |
| 认证标准 | CE / UL / cUL / IEC 60255（继电器部分），符合 NEMA/IEEE 电站控制柜环境要求 |
⚠️ 严格来说，IS200TRLYH1BGF 必须与 TRLY Processor（如 IS200TRLYH1xxx I/O Pack 或 TCxxx+TRLY 组合）配对使用——它本身无处理逻辑，只是 TRLY 的功率驱动延伸端。采购时确认现网 TRLY Processor 型号匹配（Simplex/TMR 均可配但需同代），且 BGF（涂层）与非涂层混用在一套装置内通常可接受，但沿海/化工厂优先保持 BGF 涂层版以防爬电。（请以 GE Mark VI Hardware ManualGEH-6426 为准）
产品介绍
在燃机 Mark VI 柜里做过 TRLY 通道测试的人都知道——这板子就是”最后一道执行手脚”：控制器算完保护逻辑→TRLY Processor 发 24V 驱动→TRLYH1BGF 继电器吸合把 125VDC Trip Bus 送到现场燃料截止阀或主汽门脱扣线圈。现场实测发现它最典型的故障模式不是完全坏，而是继电器触点因感性负载（大电磁阀）拉弧轻微焊接导致”拒分”——年检时手动强制每个通道听”咔嗒”声+测 NO/NC 通断是最朴素的预防性手段，比等 SOE 报”Trip Failed”强。
从供应链看 GE Mark VI 初代 TRLY 板已进入 Legacy 状态，全新原厂交期极不稳定或已 LTB，国内靠 NOS（原厂尾货）和测试拆机件流转。对仍跑 Mark VI/VIe 保护的燃气轮机/汽机——它是 ABC A 类安全关键件（跳闸执行链上），按 TRLY 机架数 1:1 做冷备最稳，别因为它”十几年没坏过”就从备件清单里划掉。
应用场景与库存策略
燃气轮机/蒸汽轮机 Mark VI/VIe 控制系统 ESD 跳闸输出、主汽门快关阀驱动、燃料截止阀脱扣、重要辅机跳闸及报警音响——IS200TRLYH1BGF 是 TRLY 架构的物理执行端。它若故障且 TMR 另外两路也失效应（概率低但多点故障可能），保护指令无法送达现场执行元件。
- 联合循环电厂—燃机 Mark VI ESD 跳闸柜(TRLY 机架) → 驱动燃料关断阀/主汽门脱扣线圈 → 非它不可因与 TRLY Processor 配对且端子排接线固定 → 建议每套 TRLY 机架配 1 件冷备件（Cold Spare，同 BGF 涂层版），年度大修做通道强制测试。
- 自备电厂/石化—汽机 ETS 保护继电器输出扩展 → 跳机联锁 → 建议划为 A 类关键备件，按机架 N 配 N+1 区域周转（最少 1 件）。
- 多台同类机组集中部署 → 可区域共用备件但须确认所有机组 TRLY Processor 代次兼容（Simplex vs TMR 版 TRLYH1BGF 物理可互换，固件由 Processor 决定）。
- 改造受限旧系统 → 禁止用 IS200TREGH（紧急跳闸专用板，端子定义不同）或未涂层版(B 版无 G-coating)贸然替入沿海/腐蚀环境 → 保持 IS200TRLYH1BGF（含 BGF 三防涂层）同型号 替换。
真实案例：某 9F 联合循环电厂 2019 年小修后燃机 Mark VI 做 ESD 通道试验，#2 TRLY 机架 TRLYH1BGF 第 7 通道强制闭合无”咔嗒”声、NO 点不通——拆下发现继电器插座引脚氧化（柜内曾凝露），库房登记表有 IS200TRLYH1B 但无 BGF 涂层版。临时换上无涂层版运行半年后沿海盐雾季报相邻通道绝缘下降告警，被迫趁大修再换回 BGF 版。教训两条：A 类跳闸端子板必须备与原机相同涂层等级；继电器插座氧化靠目检发现不了，年检逐通道听音+测接触电阻才靠谱。
