产品详情

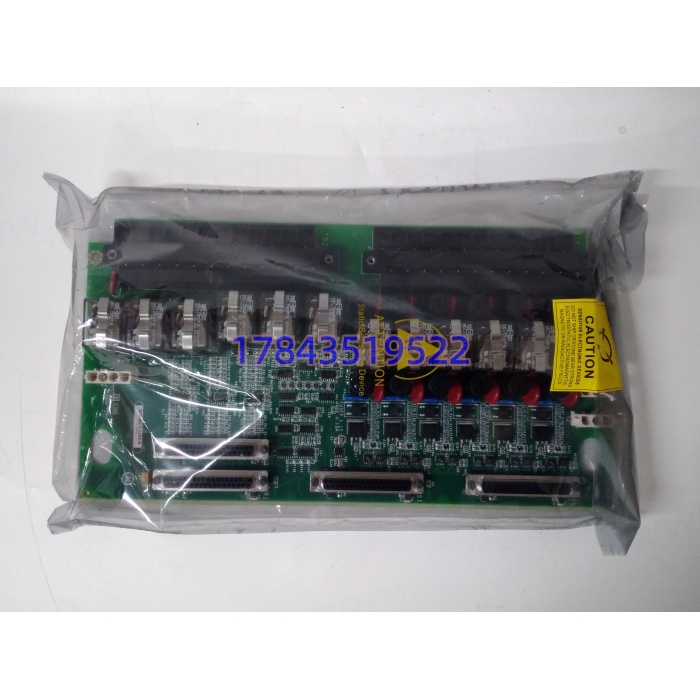

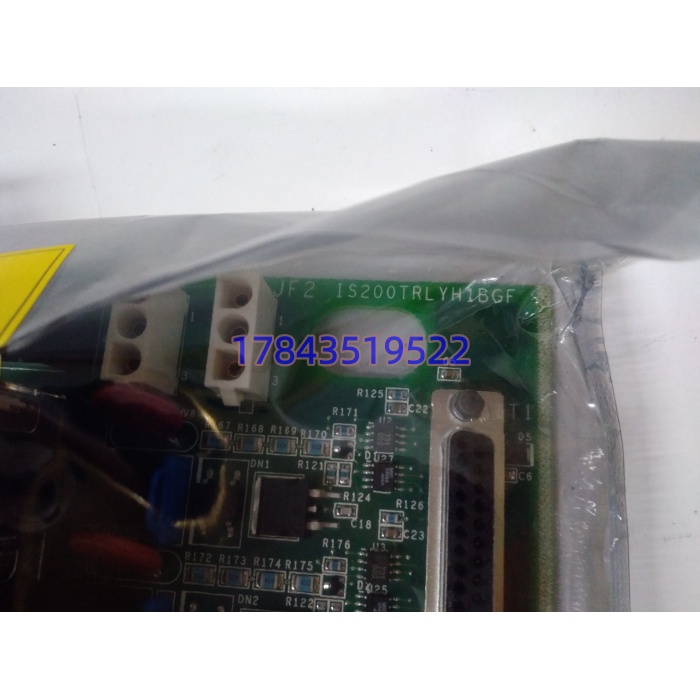

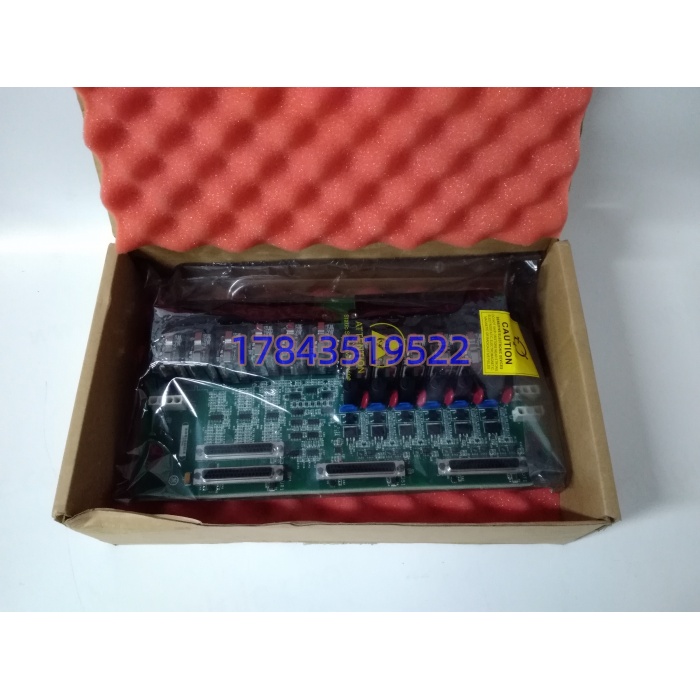

· 型号：IS200TRLYH1BGF
· 品牌：GE（General Electric）
· 系列：Speedtronic Mark VI / Mark VIe（TRLY 三重化继电器终端板）
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 终止继电器终端板（Termination Relay Card, TRLY） |
| 适用系统 | GE Speedtronic Mark VI / Mark VIe 燃机/汽机控制 VME 机架 |
| 型号演进 | IS200TRLYH1 → IS200TRLYH1BGF（共 3 次修订，仅前两次互兼容） |
| 尾标拆解 | IS200=Mark VI 国内组装；TRLY=Termination Relay；H1=Group1+三防涂层；BGF=第三修订组 |
| 输出通道 | 8 路独立 SPDT（Form C，NO+NC）机电继电器（渠道页有 8/12 路之争，以原厂手册为准） |
| 触点容量 | 2 A @ 30 V DC / 1 A @ 125 V AC（阻性负载） |
| 线圈驱动 | 24 V DC（由 I/O 端子供电） |
| 电气隔离 | 现场侧与逻辑侧光耦隔离 ≥2.5 kV |
| 动作/释放 | 吸合 ≤15 ms，释放 ≤10 ms（典型） |
| 端子配置 | 左侧 2 组 24 针端子块，共 48 接线端（1–48 顺序编号） |
| 背板连接器 | 右侧 3 个垂直 + 1 个底部平行连接器（插 VME TRLY 槽） |
| 保护元件 | 每路配 MOV 压敏电阻抑制反电动势；透明罩盖继电器 |
| 诊断 | 触点指令/实际状态比对，ToolboxST 上报 Contact Mismatch / Weld 预警 |
| 涂覆 | PCB 三防漆（Conformal Coating，H1 尾标锁定） |
| 物理尺寸 | 约 178 × 330 mm（W×H），重约 0.23–0.35 kg（渠道口径不一） |
| 工作温度 | 0 至 +60 ℃（据 ；部分渠道标 -30 至 +65 ℃，未获原厂统一背书） |
| 安装方式 | Mark VI VME 机架 TRLY 专用槽（R/S/T 三块为一组） |
| 停产状态 | 原厂 EoL，市面 NEW SURPLUS / 拆机 / 翻新三类流通 |
产品介绍
从 E 维护者视角看，TRLY 板是 Mark VI 柜里”三个 CPU 吵完架、它拍板”的那块。OPC 超速逻辑在 URH R/S/T 三核里各算一遍，下来到 IS200TRLYH1BGF 做硬件 2oo3——两路说跳才真去拉电磁阀，一路疯了它不理。某个 9F 燃机项目里碰过：夜班 ToolboxST 报 TRLY Ch3 Contact Mismatch，指令闭合但反馈开路，拆板发现 K3 继电器触点熔焊在 NO 位（带 125 V DC 接触器线圈拉弧常见）。这种毛病不上电带载测看不出来，RUN 灯照常绿。
严格来说，BGF 是 IS200TRLYH1 的第三次修订，GE 官方明确”仅前两次修订互兼容”，拿早代 AAC/AAB 替 BGF 插进同槽，VME 诊断会报 Revision Mismatch，TMR 同步可能拒绝并入——所以备货必须把 BGF 尾标写死，别凭”TRLY 板都长得一样”决策。采购端别把它当普通 DO 卡：它不吃组态下装（参数在控制器侧），换板快但尾标不对就并不上冗余对。TCO 上，TMR 机架按”R/S/T 三组各备 1 张”比单备 1 张更稳，因为三块同寿老化，往往一年内接连出问题。
应用场景与库存策略
TRLY 的痛点很硬：它是跳机指令的物理最后一跳，熔焊=拒跳（要命），误动=无故停机（要钱）。Mark VI 原厂停产后，BGF 尾标在渠道里被炒成”沿海/老机组首选”，但混着 AAC 老板一起卖的供应商不少，急购极易踩尾标坑。
- 重型燃机（7FA/9F）主燃料阀控制：TRLY 做 2oo3 表决驱动电磁阀，非它不可（Mark VI 原生执行级），建议 A 类，R/S/T 三槽各备 1 张同尾标 BGF。
- 汽机 ETS 主汽门跳机：OPC 指令终驱，建议每面 ETS 柜备 1 张冷备 + 区域库共享 1 张。
- 海上平台驱动透平：盐雾环境必须 BGF（涂层+H1 锁定），建议供应商代管 1 张保税 + 现场 R/S/T 各 1。
- 老厂 Mark VI 未升 Mark VIeS：按剩余寿命 5–8 年 Last-time-buy，继电器可单备同型号 10 只（板内 8 路+余量）。
- 改造边界：升 Mark VIeS 后 TRLY 可能被 I/O Pack 内嵌取代，但只改 HMI 不改机架的项目继续备原板，别听集成商”用 VTUR 顶”。
真实案例：某 9E 燃机年度保护试验，模拟超速三取二，结果主燃料阀只听到一声”咔”没全关。查 TRLY 发现 R 槽 BGF 板 K5 继电器吸合阻值 38 Ω（标称 <1 Ω），触点碳化。备件柜里有一张 TRLY 但尾标是 AAC 早代，插上去 VME 报 Revision Mismatch，R/S/T 表决链锁死，机组保护闭锁 28 小时。从新加坡渠道翻到同尾标 BGF，到货即插即同步。那 28 小时自备电缺口够买十几张 BGF。之后该厂把”尾标一致性+R/S/T 同批采购”写进备件硬条款，继电器也单列 BOM。
