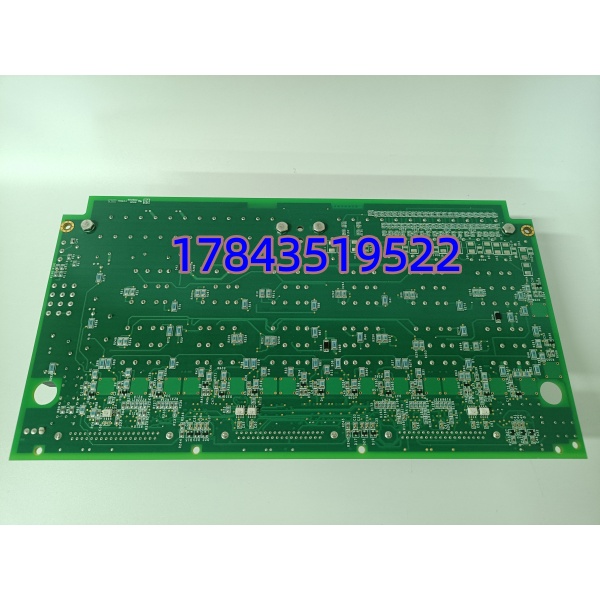

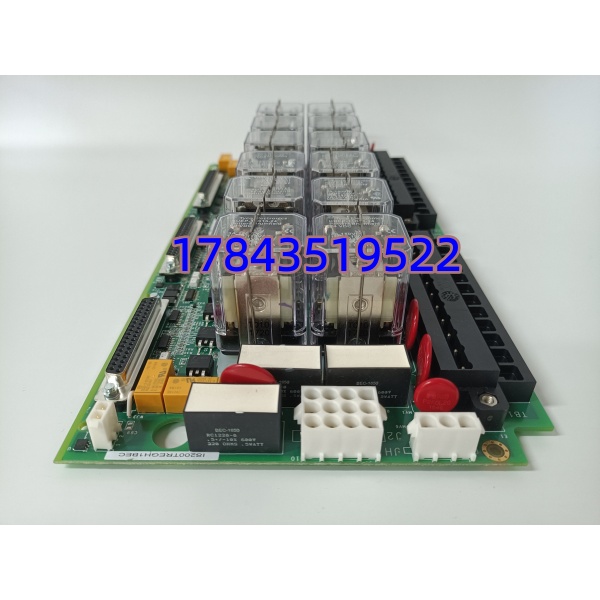

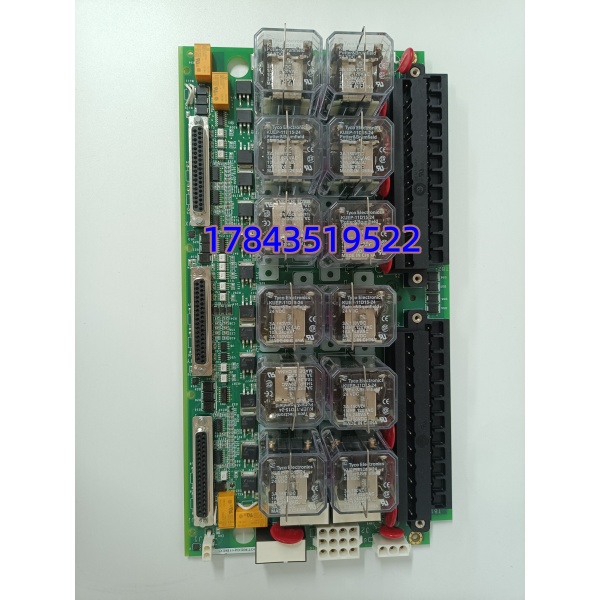

GE IS200TREGH1BEC | 紧急跳闸端子板

描述

产品详情

· 型号：IS200TREGH1BEC（GE原厂标，Mark VI/VIe TREG端子板 H1BEC Rev）

· 品牌：GE（General Electric / GE Vernova，Speedtronic Mark VI/VIe）

· 系列：Speedtronic Mark VI / Mark VIe，VPRO（Vibration/Protection）配套TREG端子板

规格参数

• 产品形态：PCB组件或DIN盒装（依装置），绿阻焊白丝印 IS200TREGH1BEC H1BEC，12继电器（Omron G6B或TE），跳线/JP设vote组/测试点，非VME卡是端子板
• 供电：线圈侧28 VDC由VPRO板供（IS200VPRO或IS420VPRO），场侧125 VDC跳闸电源（正极出TREG，负极返TRPG配对板），功耗≈线圈12×0.5 W=6 W
• 继电器布局：12 relay分3组A/B/C各3跳闸+1辅助（共9跳闸/3辅助），每组A/B/C独立进VPRO三通道vote 2oo3硬线，单relay拒/误动不影响vote
• 核心用途：VPRO超速/急停→TREG继电器线圈28 VDC吸合→125 VDC场跳闸驱主汽门电磁阀/燃料关阀/卸荷阀，2oo3硬vote防单relay拒动或误动
• I/O容量：9路跳闸输出（125 VDC 2 A连续），3路辅助DO（干接点报警），3路LVDT位置反馈入（阀位），脉冲频率入（转速探针测试）
• 指示：PWR绿（28 V线圈供），RUN/ACT绿闪（VPRO通信/脉冲），FAULT红（relay err/线圈断），每relay点LED绿=吸合，TEST点测线圈不拆线
• 安装：控制柜内DIN TS35或螺柱M3×4（原装装VPRO旁），尺寸≈200×150×35 mm PCB，或盒≈120×100×60 mm，≈0.4 kg，conformal coat G3
• 环境：-40 至 +85°C（控制室/户外燃机柜），存储-40至+85°C，湿度5–95%非冷凝，IEC 60068抗振（燃机启停）
• 兼容：Mark VI VPRO机架旁（IS200VPRO），Mark VIe UC+I/O包旁（IS420VPRO），需配TRPG负极板（IS200TRPGH1Bxx配对）
• 认证：IEC 61508 SIL 3（系统级硬安全），CE / UL / CSA / FM / ATEX Zone 2
• 老化特征：relay触点氧化（125 VDC跳闸弧痕），线圈断（28 V供熔丝烧），TEST点氧化测抖，conformal coat吸湿（G3漏电FAULT）

产品介绍

从维护者视角切入：IS200TREGH1BEC就是Mark VI/VIe里VPRO超速保护板的“硬手”——VPRO（IS200VPRO/IS420VPRO）跑超速逻辑/急停三取二软件vote，出28 VDC线圈驱TREG板上12继电器分A/B/C三组2oo3硬vote，125 VDC场跳闸正极出TREG驱主汽门/燃料阀（负极回配对TRPG板），单relay触点氧化拒动或误吸合=另两组vote ok SIL 3不误跳燃机。现场实测发现，9F燃机满负荷TREG ChA3 relay触点弧痕氧化拒吸=主汽门不关险些超速，VPRO报“TREG A Ch3 Fail Degraded”2oo3 B/C vote ok半盲alarm——换TREG后vote全绿没跳。在某个燃机项目里碰过，原没备TREG，雷雨感应28 V线圈熔烧A组3 relay FAULT红半盲，连夜借同城拆机H1BEC换后VPRO resync三vote全绿。

供应链角度看，Mark VI/VIe还在产但TREG交期原厂常8–14周（H1BEC含125 VDC端子常12周+最小起订拦小单），老装置SIS延寿走拆机测试OK/NOS（relay氧化/coil fuse烧主因），TCO算：TREG拒动=超速或误跳燃机脱网损百万起，备每VPRO旁1 Buffer TREG+备relay盒（12 pc Omron G6B）花三千块换再跑10年——库存经理拍ABC：归A类高值高停机影响（硬安全手=超速拒/误动），安全库存SS=1 per VPRO（每VPRO旁1冷备TREG+relay盒），重订货点=大修前6个月扫现货。严格说它只在fw v?.?以上H1BEC rev认125 VDC test点，老H1A无BEC可能test点不同——换前读VPRO manualH1BEC匹配。

应用场景与库存策略

痛点直白：9F燃机满负荷TREG A组Ch3 relay触点氧化拒吸主汽门关=超速风险半盲alarm“TREG A Fail Degraded”，VPRO 2oo3 B/C vote ok不跳但半盲硬安全风险大，原厂交期12周等不起，现场翻SIS柜边锁盒只有空DIN轨无备TREG——缺TREG=relay全拒/误动=超速或误跳脱网损百万起。

典型场景与备货建议：

• 燃机/汽机 Mark VI/VIe VPRO旁 TREG端子板：非它不可因为TREG硬驱125 VDC跳闸2oo3 vote防relay拒/误动，单TREG A组FAULT红半盲vote ok但全三TREG挂=硬安全全盲超速/误跳；建议每VPRO旁留1件Buffer IS200TREGH1BEC per VPRO（安全库存SS=1 per VPRO），ABC归A类高值高停机影响（硬安全手=超速拒/误动脱网），重订货点=大修大修前6个月启动寻源现货，或由供应商做寄社代管（VMI）放SIS柜边锁盒；新项目Mark VIe双VPRO但老单VPRO做备1 Buffer TREG+relay盒。
• 电厂除灰/化水 Mark VI小系统：TREG做非安全DI/DO旁，每VPRO留1 Buffer+备relay盒（Omron G6B 12 pc），不做新采购只延寿。
• 海上平台/燃气压缩站 Mark VI柜：盐雾G3环境relay触点弧氧化FAULT闪vote半盲，平台仓留1件冷备TREG+relay盒，船级社验要备件清单里有TREG+relay。

真实案例：南方某9F燃机，2024年9月满负荷TREG A组Ch3 relay氧化拒吸主汽门关（VPRO超速test时“TREG A Ch3 Fail Degraded”半盲alarm），2oo3 B/C vote ok燃机不跳但硬安全半盲风险大——仪表班长翻SIS柜边锁盒只有空DIN轨无备TREG，原厂交期12周，连夜同城同集团另一燃站借拆机测试OK的IS200TREGH1BEC H1BEC，驱车往返两小时凌晨1点进电气间，打硬旁断VPRO急停（已打停机票半盲风险大），DIN轨装TREG旁VPRO（原装螺丝M3×4），重接线：VPRO 28 V线圈→TREG coil+，125 VDC正出TREG→主汽门阀/燃料阀，负回TRPG配对板，插新Omron G6B relay 12 pc（备盒放锁柜），上电28 V PWR绿ACT闪FAULT灭VPRO resync A/B/C三group relay vote全绿Tristation scan TREG 9 trip/3 aux ok，恢复全硬安全没跳。反思：TREG是SPOF里的硬手，每VPRO旁必装1 Buffer TREG+relay盒（12 pc Omron G6B放锁柜几分钱relay换千块TREG+超速风险），ABC A类里升一级——后来设SS=1 per VPRO、备relay盒放锁柜，再没为TREG等交期也没relay氧化拒动过。
