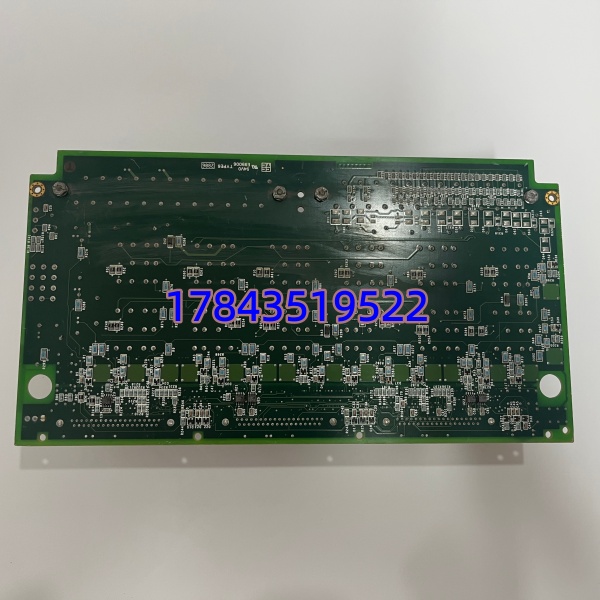

产品详情
· 型号：IS200TREGH1BDB
· 品牌：GE Vernova（原 GE Energy / GE Power — Speedtronic™）
· 系列：Mark VI / Mark VIe TREG 紧急跳闸端子板（Turbine Emergency Trip Termination Board）
规格参数
- 产品名称：IS200TREGH1BDB Turbine Emergency Trip Termination Board（TREG 跳闸端子板）
- 所属系统：GE Speedtronic Mark VI / Mark VIe 燃气轮机、蒸汽轮机、压缩机控制系统
- 功能类型：紧急跳闸电磁阀驱动与表决接口板（接收 I/O 包指令→驱动现场跳闸线圈）
- 跳闸电磁阀驱动能力：最多 3 路独立紧急跳闸电磁阀（典型 24V DC，2A 线圈负载，依系统设计）
- 表决逻辑：内置 12 只控制继电器，支持 2oo3（二选二）硬件表决，防单点误跳/拒跳

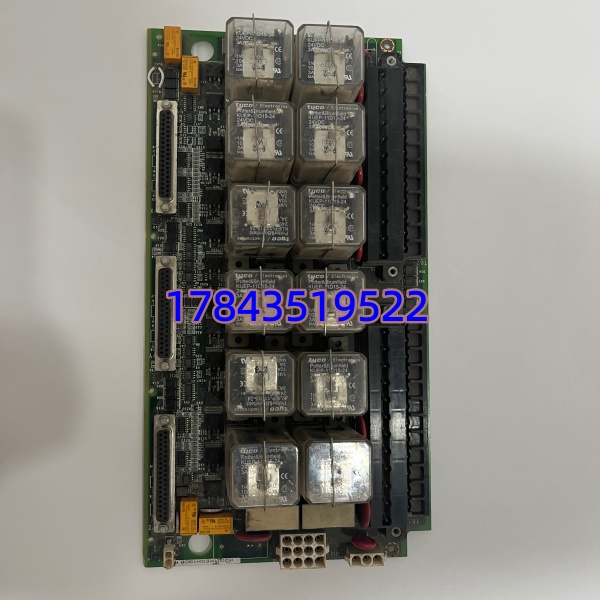

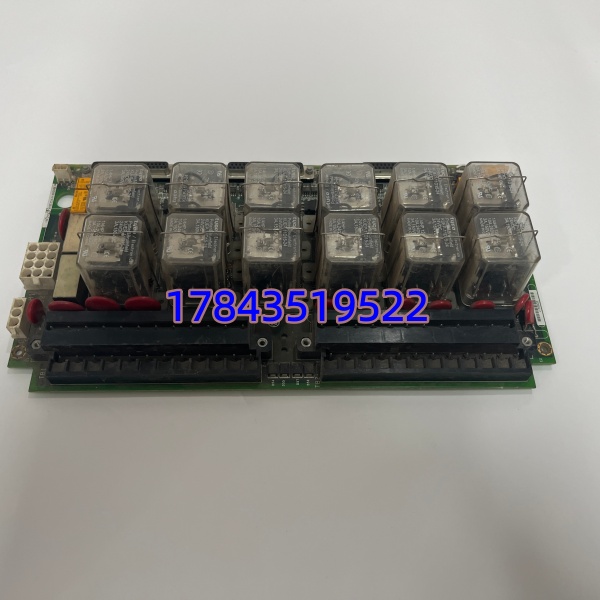

- 端子排：2 × 大型黑色接线端子块，共 48 个螺钉端子（现场接线+电源分配）
- 背板连接器：3 × 插孔型 Jx 连接器（与 TREH I/O 包或 TREG 控制板互联）
- 跳闸联锁硬件滤波：≈ 4 ms（抑制瞬态误触发）
- 保护元件：板上集成金属氧化物压敏电阻（MOV）浪涌抑制、储能电容×4、隔离变压器阵列
- 供电要求：由外部 125V DC 或 24V DC（依机组设计）经端子给跳闸回路供电，控制侧由 Mark VI 背板供给
- 在线测试：支持在线单电磁阀跳闸试验及离线超速模拟测试（通过 ToolboxST）
- 指示灯：经由相连 I/O 包显示 POWER / TRIP / TEST 状态（板本身无独立 LED）
- 工作温度：0℃ ～ +60℃（工业级）
- 安装方式：Mark VI 专用 I/O 架或 TREG 面板螺栓安装
- 尺寸（近似）：约 177.8 × 330 mm（7.0″ × 13.0″），依具体机箱版本
- 认证：IEEE C37.90、UL 61010，符合 API 612/ API 616跳闸保护要求
产品介绍
IS200TREGH1BDB 是 GE Mark VI/VIe 汽轮机保护系统中执行”最后一道关断”的跳闸端子板——它不采集信号，而是把控制器（TREH I/O 包）发出的跳闸指令经板载继电器表决后，直接驱动现场主燃料截止阀、危急遮断电磁阀或抽汽逆止阀的跳闸线圈。板和 TREG 控制板或 TREH I/O 包成对使用，通过背板 J 型连接器互联，前端是可拆卸 48 位端子排接现场线缆。
坦白讲，这板子的核心价值在安全性而非”功能多少”——2oo3 表决+硬件 4ms 滤波+MOV 保护，确保超速或 ESD 触发时毫秒级动作，又不会因为一个继电器触点抖动就误跳机组。采购时注意两点：① 后缀 H1BDB 代表特定 PCB 版本/元件配置，换板时尽量同后缀；② 这板需配对应 TREH I/O 包或 TREG 控制板使用，单独一块无法工作。老系统如果是 Mark V 要核对是否兼容（部分可混但需确认电缆及机架）。
应用场景与行业案例
现场最揪心的是跳闸回路拒动——超速保护发了指令，电磁阀就是不泄压。IS200TREGH1BDB 带线圈反馈触点和在线试验功能，可以在机组运行时单独测试每路电磁阀动作是否正常，这是 API 612要求也是很多电厂忽略的点。
- 火电/联合循环电厂：Frame 6/7/9 燃机及配套汽机主跳闸回路，驱动燃料截止阀+主汽门危急遮断电磁阀，非它不可因需 Mark VI 原生表决逻辑。
- 石油天然气：驱动离心压缩机汽轮机组的 ESD 跳闸电磁阀，与全厂 Triconex/Mark VIe 安全系统联动。
- 化工/炼油：工业汽轮机驱动泵/压缩机，跳闸回路需 SIL 认证及在线试验能力。
- 海上平台：燃机发电机组保护，紧凑安装且支持在线单通道测试减少停机窗口。
真实案例：华南某 9E 燃机电厂年度大修做在线跳闸试验时发现 #2 跳闸电磁阀无反馈——查是 IS200TREGH1BDB 上一只驱动继电器触点氧化（运行已 18 年），线圈能吸合但辅助反馈触点开路，ToolboxST 报”Trip Solenoid 2 Feedback Fail”。库房有块二手测试良品 IS200TREGH1BDB（同后缀 H1BDB），停机置换端子板（先断 125V DC 跳闸电源再拆线），恢复后在线试验三路全部 PASS。老师傅说：”这板子十年不坏，但继电器是磨损件，备一块在柜子里比等原厂两周交期值。”
常见问题解答 (FAQ)
Q1：更换时需要断电吗？会影响机组运行？
更换建议断开外部跳闸电源（125V DC/24V DC）及 Mark VI 机架供电再做——跳闸回路断电期间机组失去紧急遮断能力，正常应在检修窗口或停机时更换。 simplex 配置下单板更换不停机理论上可行但风险高，不推荐。
Q2：后缀 H1BDB 和其他后缀（如 H1Bxx）能互换吗？
尽量用同后缀。不同字母后缀代表 PCB 改版/元件变更（电容值、继电器型号、MOV 规格），功能通常兼容但 GE 官方建议同版本替换以避免细微时序差异，尤其是 TMR 配置下混用可能引发诊断告警。
