描述
产品详情
· 型号：IS200TPROS1CBB（TPROS1C 增强版，CBB=宽温+冗余优化）；IS230TSPRH1C（TSPR 系列 H1C 修订）
· 品牌：GE（General Electric）
· 系列：Mark VI / Mark VIe Speedtronic
技术参数

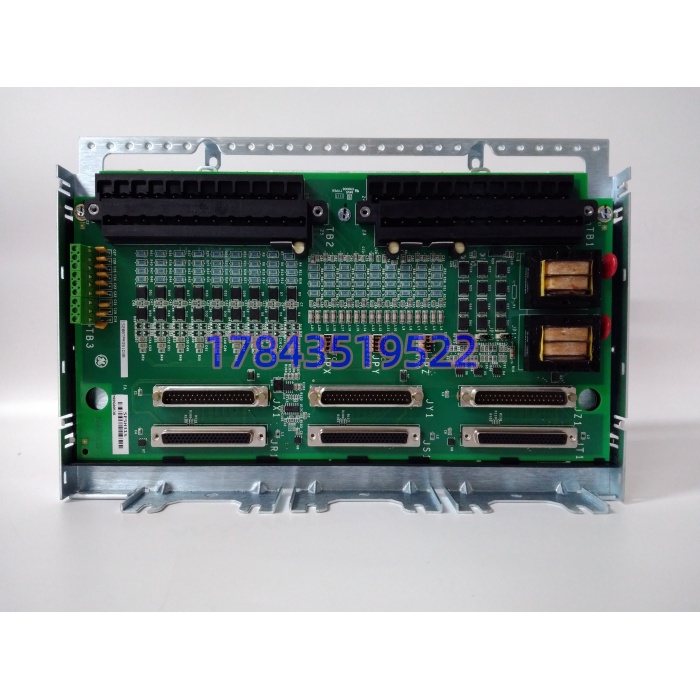

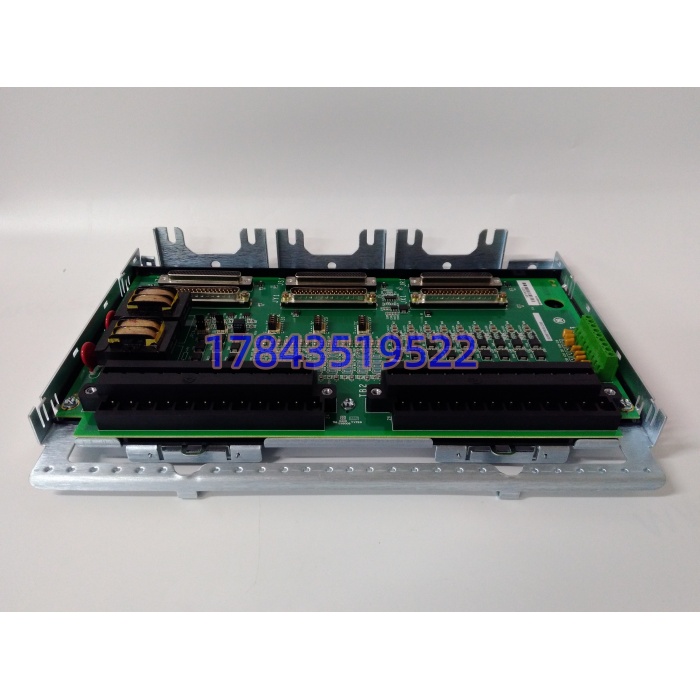

IS200TPROS1CBB（保护终端板）
| 参数项 | 参数值 |
|---|---|
| 型号 | IS200TPROS1CBB |
| 类型 | TPRO 保护信号终端板（Terminal Board） |
| 适配处理器 | IS200VPROH1B / IS220PPROH1A / IS230TSPRH1C（经 TPROH 转接） |
| 输入信号 | 转速 MPU 脉冲 2 Hz–20 kHz、热电偶/RTD、4-20 mA、PT 二次 0-120 VAC |
| 端子配置 | 2×24 位屏障式端子（共 48 点，AWG 12-28） |
| 供电 | 由 VPRO/TPROH 经电缆背供 24 VDC，自身不外接电源 |
| 冗余架构 | Simplex / Dual / TMR（三 VPRO 扇入） |
| 隔离 | 通道-系统侧 3 kV DC（部分来源标注） |
| 工作温度 | 0~60°C 机柜内（增强版标称 -40~+85°C，以手册为准） |

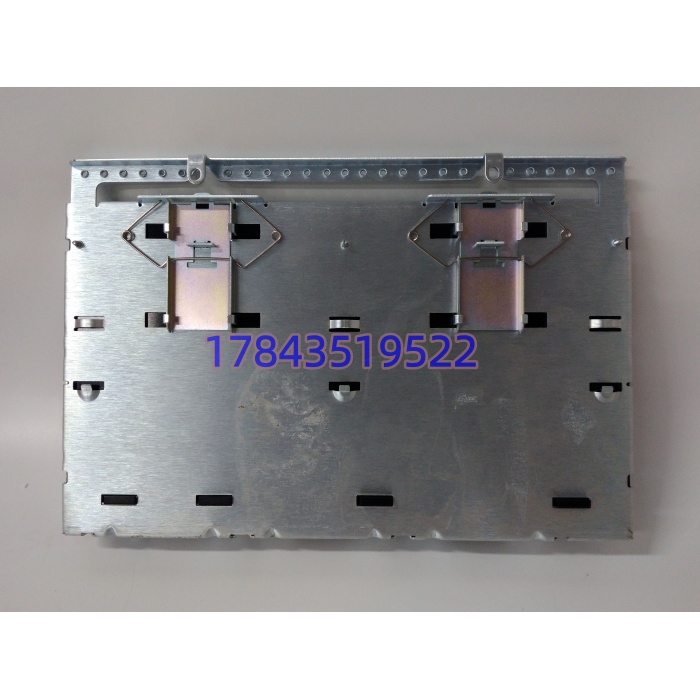

| 安装 | 35 mm DIN 导轨或 4×M4 螺钉壁挂 |
| 尺寸 | 约 178×330 mm（H×W） |
| 认证 | UL 508A / CSA / CE / RoHS |
IS230TSPRH1C（转速保护处理器板）
| 参数项 | 参数值 |
|---|---|
| 型号 | IS230TSPRH1C |
| 类型 | TSPR 核心模拟/转速保护处理器 |
| 输入通道 | 12 路磁阻/涡流探头，差分输入 |
| 频率范围 | 0–20 kHz |
| 阈值电压 | 50 mV–50 V 可编程 |
| 供电 | 冗余 24 VDC（18–36 V），28 VDC 连接器 + RJ45 以太网同口取电 |
| 输出 | 2 路零速继电器 + 4 路 4-20 mA 重传 |
| 通信 | Mark VIe 内部 HSSL 高速串行 |
| 响应时间 | ≤1 ms（含继电器动作） |
| 安全等级 | SIL 3（IEC 61508）、CE、ATEX Zone 2 可选 |
| 工作温度 | -40~+70°C（部分来源 -30~+65°C） |
| 安装 | 35 mm DIN 导轨（EN 60715），热插拔端子 |
产品介绍
燃机保护系统里最尴尬的故障不是主控算错，而是探头信号到了柜门边被终端板吃掉——屏蔽层双端接地引入工频、MPU 脉冲在端子排上串扰、PT 二次极性接反导致同期保护误动。IS200TPROS1CBB 在链路里的位置就是”探头进柜第一道筛子”：它把现场三根线（MPU+/MPU-/屏蔽、PT 二次、热电偶冷端）收口成 VPRO 保护处理器吃得下的隔离信号，TMR 架构下三块 VPRO 的扇入线都落在这块板上，错接一根就等于把 2oo3 表决降级成 1oo1。
IS230TSPRH1C 则是这块终端板往上那一层的”脑子”——12 路差分测速，自动认磁阻探头极性，阈值 50 mV 到 50 V 可调，内置二阶巴特沃斯把 50/60 Hz 工频压下去 60 dB 以上，变频器旁边也能稳测。现场实测发现，老 TSPRH1A 在低速段（<3 Hz）零速继电器会抖，H1C 修订把零速滞环重做了，盘车转速判定不再误发”转速消失”。这两块板成对使用时，超速跳闸端到端延迟能压到 1 ms 级，比拿通用 PLC 高速计数模块凑保护回路靠谱得多。对项目经理来说，买它们不是买两块 PCB，是买”机组超速→阀门切断”这条链路的 SIL 3 证据链。
替换与升级建议
| 原型号 | 目标型号 | 兼容级别 | 关键说明 |
|---|---|---|---|
| IS200TPROS1C / 1ABB / 1DBB | IS200TPROS1CBB | ✅ 直接替换 | CBB 为宽温增强版，端子定义、钻孔位、背供电压一致，升档不改线 |
| IS200TPROH1A | IS230TSPRH1C（经 TPROH1C 转接） | ⚠️ 软件兼容（需改配置） | TPROH1A 是老载板，TSPRH1C 是 Mark VIe 核心模拟板，需 ToolboxST V5.0+ 重灌 I/O 组态，工作量约 0.5 人日 |
| IS230TSPRH1A / H1B | ✅ 直接替换 | H1C 仅修订零速滞环与 ATEX 选项，固件向上兼容，换板后读一下状态字即可 | |
| IS200TPROS1（无后缀） | IS200TPROS1CBB | ⚠️ 硬件可装，固件需核对 | 最早 S 系列端子排间距不同，机械干涉，必须同时换 TPROH 载板 |
| MRP680538 | — | ❌ 无独立替代 | 仅为 MRP 装配料号，不能下单采购，溯源时对照前两者 BOM 行 |
诚实提醒：
- GE 自 2023 把 IS200 系列大批列入 EOL，TPROS1CBB 原厂新件交期 26–52 周；TSPRH1C 属 Mark VIe 仍在产线，原厂交期约 8–12 周，但国内 surplus 现货多来自退役机组。
- 买 TPROS1CBB 必须问清”带不带 TPROH1C 载板”——终端板和保护处理器载板是分开的两块，卖家只发 TPROS1CBB 不发货载板，你柜子里没旧载板就装不上。
- 严格来说， 在 Simplex 系统里能单跑；但TMR 系统里必须 3 块 TSPRH + 3 块 TPROS 成套，单换一块会让表决组态报警。
