描述
关键技术规格
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 型号 | IS200TDBTH6ABC | TDBT Group 6, Rev ABC |
| 制造商 | General Electric (GE USA) | Speedtronic Mark VI/VIe |
| 适用系统 | Mark VI / Mark VIe TMR 控制系统 | 配合 VCMI 或 I/O Pack 使用 |
| 模块类型 | TDBT — Trip DC (固态跳闸直流输出) | 专用于保护跳闸回路 |
| 输出通道数 | 6 路独立固态输出 | 通常配对为 3 对 TMR 表决输出 |
| 输出类型 | NPN 集电极开路 (Sink / 漏型) | 需外部负载电压供电 |
| 负载电压范围 | 5 – 125 VDC（典型现场用 24VDC 或 48VDC 跳闸回路） | 依现场设计 |
| 最大连续负载电流 | 100 mA / 通道（典型，依 GE 手册） | 跳闸继电器线圈驱动能力 |
| 导通饱和压降 | ≤ 0.4 V @ 额定负载 | 确保继电器可靠吸合 |
| 响应时间 (ON/OFF) | ≤ 1 ms（典型 <0.8 μs 理论，实际受负载影响） | 满足毫秒级跳闸要求 |
| 通道隔离 | 高速光耦隔离，I/O 对背板 ≥2500 V RMS (1 min) | 防止共模干扰 |
| 背板通讯 | VME 总线与 VCMI 处理器模块同步 | TMR 三路独立指令接收 |
| 诊断功能 | 每通道短路/开路检测，FAULT LED 指示 | ToolboxST 可读诊断字 |
| 工作温度 | 0°C ～ +60°C（控制柜内） | 存储 -40～+85°C |
| 安装方式 | Mark VI I/O 机架专用插槽 | 非 DIN 导轨 |
| 防护等级 | IP20（模块本体） | 需封闭控制柜 |
产品深度介绍

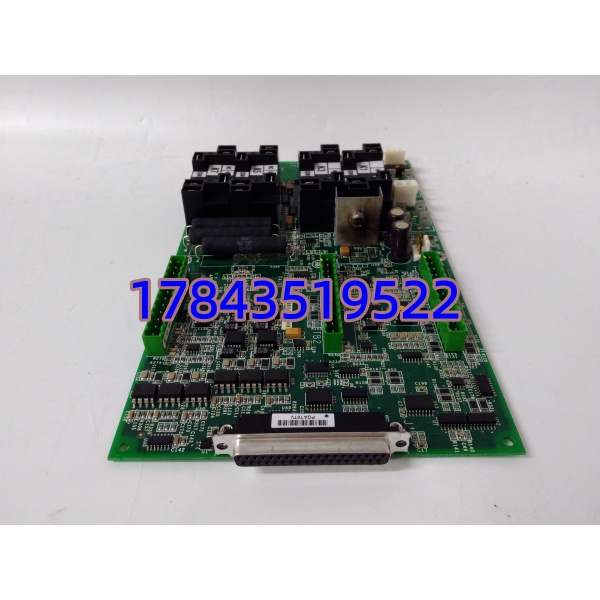

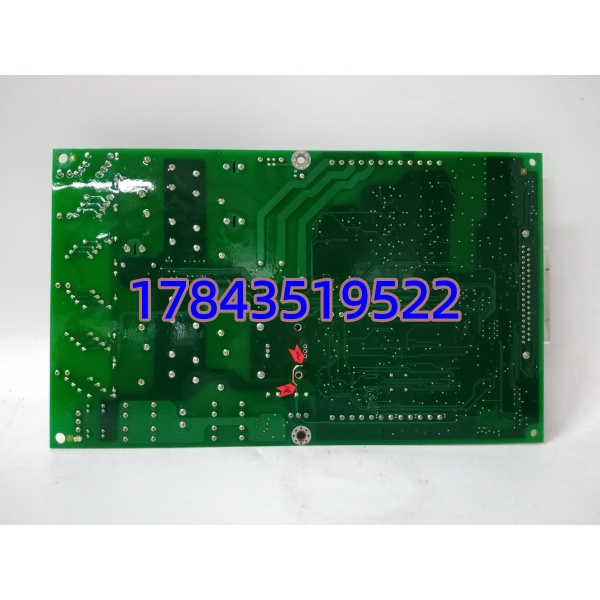

GE IS200TDBTH6ABC（MRP768176）是 Mark VI/VIe 汽轮机控制系统中 TDBT（Trip DC Output）系列的固态跳闸直流输出模块。它的唯一任务是把控制器经 TMR 表决后的保护指令，以高速光耦隔离的 NPN 集电极开路输出驱动现场跳闸继电器或停机电磁阀线圈——也就是真正执行”该停则停”的那最后一环。
与普通 DO 卡不同，TDBT 模块设计重点在故障安全（Fail-Safe）和高诊断覆盖率：内部对每个输出通道做短路/开路监测，任何异常立即上报 Mark VI 系统。它是燃机超速保护、轴向位移超限跳闸等 SIL 回路里的物理执行接口，可靠性要求远高于普通开关量输出。
应用场景与行业案例
两年前参与过一台 9F 燃机年检，模拟超速试验时跳闸回路拒动——就地继电器没吸合。查到最后是 TDBTH6ABC 第 2 通道导通压降超标（老化后 Vce_sat 升到 1.2V），24V 跳闸继电器吸合电压门槛过不去。模块 LED 没报错，ToolboxST 诊断也没报，典型的”渐变失效”。后来要求该厂把 TDBT 模块列入三年轮换测试清单。
典型应用场景：
- 燃气/蒸汽轮机 — 保护跳闸输出
驱动 ETS（紧急跳闸系统）中的停机继电器线圈：超速、振动大、润滑油压低、轴向位移超限等保护信号经 TMR 表决后由此模块输出。
- Mark VIe TMR 架构 — 三取二表决执行端
三个 VCMI 各发一路指令到 TDBT 对应的三组输出对，物理层实现 2oo3 表决后再驱动现场设备。
- 水电/联合循环 — 停机电磁阀控制
直接驱动 24VDC 或 48VDC 停机电磁阀线圈（需注意线圈续流二极管极性匹配）。
案例：某 350MW 机组年检发现 TDBT 通道压降超标
2023年大修，华北某电厂做燃机 ETS 通道测试，模拟超速跳闸时有一路输出继电器未动作。拆出 IS200TDBTH6ABC 上测试台，Ch2 导通压降 1.15V（新件应 <0.4V），低于继电器保证吸合的最小线圈电压。
调一台 IS200TDBTH6ABC 现货更换，复测 6 通道压降均 <0.35V。ETS 复检全部通过。事后该厂将 TDBT/TDAT 模块纳入三年强制轮换测试项目，并增购两块作热备。
