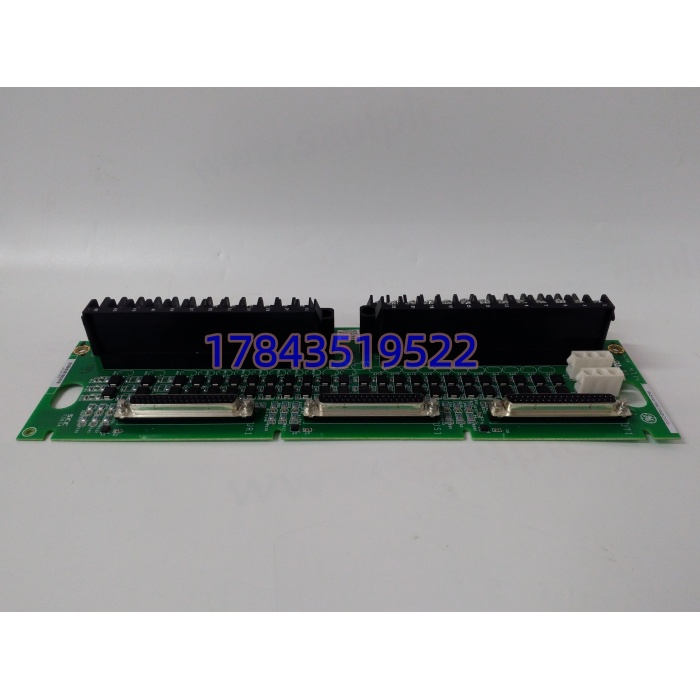

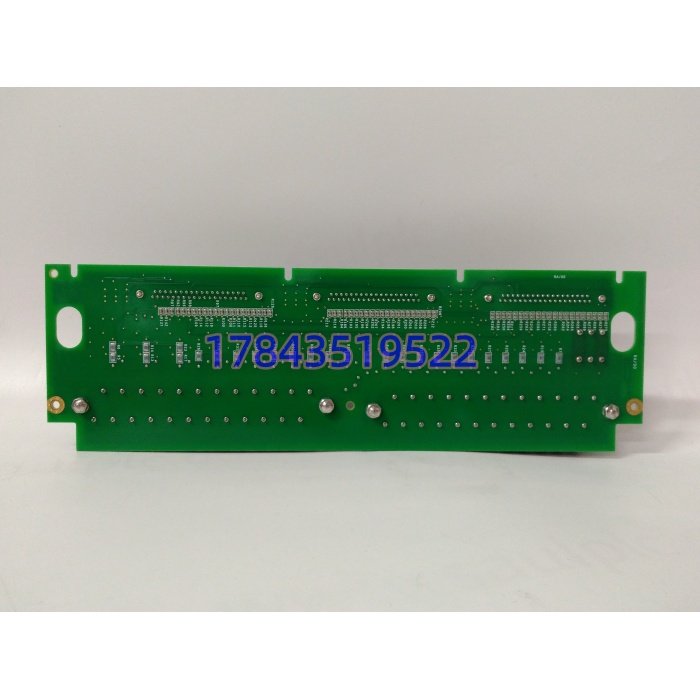

产品详情
· 型号：IS200TBCIS2CCD
· 品牌：GE
· 系列：Mark VI / Mark VIe TBCI 端子板
规格参数
| 参数项 | 规格值（以 GEH-6721L 及 MRO 交叉核验为准） |
|---|---|
| 板型定位 | TBCI = Terminal Board Contact Input（分组隔离干接点输入端子板） |
| 适配系统 | Mark VI（经 TCxx 背板）、Mark VIe / VIeS（PDIA/YDIA I/O 包直插） |
| 输入类型 | 干接点 / 继电器无源触点 / 机械开关（不支持有源 4-20 mA） |
| 通道数 | 24 路，分 3 组（每组 8 路），组间 galvanic 隔离 |
| 励磁电压 | 标称 125 VDC（浮动，100–145 VDC）；同系有 24/48 VDC 派生，以铭牌为准 |
| 每通道电流 | 典型 2.5–15 mA（依励磁与限流，后 3 点部分资料标 10 mA 负载能力更高） |
| 隔离耐压 | 组间 >1000 Vrms，通道-逻辑侧经 PDIA 光耦隔离 |
| 抗扰 | 每路 RC 滤波 + MOV 浪涌抑制，应对继电器开断尖峰 |

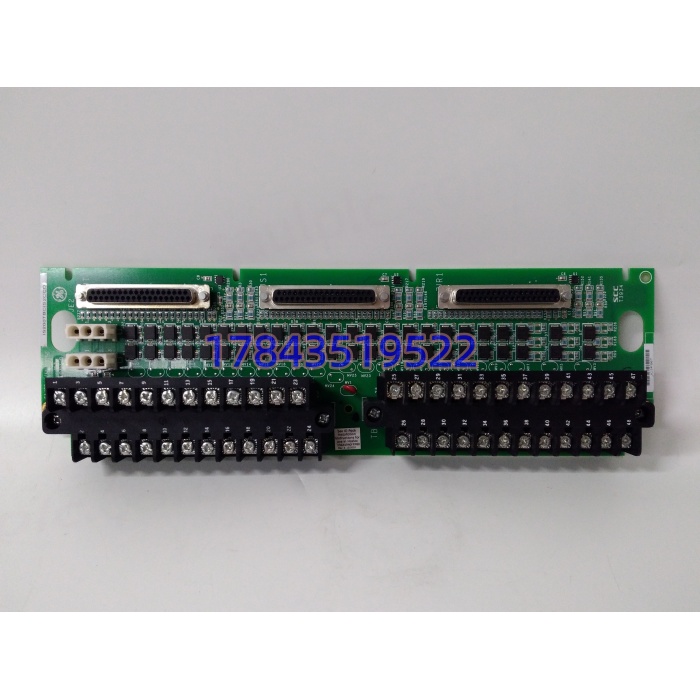

| 端子形式 | 2 块可拆卸屏障端子排（TB1/TB2，各 12 点+励磁） |
| 后端连接器 | 3×37-pin D-Sub：JS1/JT1/JR1（TMR 三包分别对应），Simplex 仅用 JR1 |
| 配套 I/O 包 | IS220PDIAH1A（Mark VIe）、IS200YDIA（VIeS 安全）、老 Mark VI 配 TCxx DI 卡 |
| 指示 | 无独立 CPU LED，状态由 PDIA 经 ToolboxST 报；板上有测试点 |
| 涂层 | S2C 中 C=特定选项，末位 D=硬件 Rev D，普通工业 conformal 涂层 |
| 工作温度 | -40 ℃ ～ +70 ℃（柜内） |
| 尺寸/重量 | 约 340×216×55 mm / 1 kg 级（大端子板形态） |
| 生命周期 | Mark VI 整体 legacy；IS200TBCIS2CCD 原厂转库存分配，VIeS 同系推 IS220TBCIS1A 作升级向 |
产品介绍
从维护者视角看，TBCI 是最容易被“灯不亮”误判的件——它本身没微处理器，现场润滑油压低开关动作，PDIA 收不到，新人拆 TBCI 换它，换完还是没信号，最后发现是 JS1 那根 37-pin 线中间针脚退针。现场实测发现，IS200TBCIS2CCD 跑 15 年后的典型暗病是屏障端子螺丝压点氧化+MOV 漏电：125 VDC 励磁回路静态正常，继电器释放瞬间尖峰被老化 MOV 钳位不完全，偶发 PDIA 读成“抖动 1 次”，SOE 里多一条假跳闸记录，运行人员当“误发信号”清掉，真故障时反而麻木。
严格来说，TBCI 只在 励磁电压档（125/48/24）与原柜一致、3 组隔离分配与原 DI 点表一致（哪 8 路归 JS1 哪 8 路归 JT1 不能叉）、后端 PDIA 固件支持 TBCI S2C Rev D 时才是插上即用；拿 IS200TBCIS2C（非 CD）硬替，隔离分组和端子排丝印可能微调，Mark VIeS 安全认证链（TÜV SIL3）会断。对采购 TCO 意义在：一件 NOS IS200TBCIS2CCD 贸易商价几千到万级，但 ETS 干接点（主汽门全关、润滑油压低、轴向位移危险）任一路漂 1 次，燃机该跳不跳或误跳都是七位数级风险。Mark VI 原厂 EOL 多年，按 Last-time-buy 在还有 NOS 时锁货，比赌拆机件靠谱。
应用场景与库存策略
触点输入端子板抽风不叫“模块故障”，叫“SOE 多一条假信号”或“主汽门全关没进 TMR 表决”——仪控班查 PDIA 查三天，最后扎 TBCI 的 TB1 端子发现某路励磁 125 V 实测 118 V 且继电器释放时尖峰 180 V 未被钳，PDIA 去抖时间设 5 ms 仍误计。
- 9E/6B/7FA 燃机 ETS：IS200TBCIS2CCD 收主汽门行程、润滑油压低、真空低、手动跳闸按钮 → 非它不可（Mark VIe TMR 架构里 JS1/JT1/JR1 三分路表决的物理入口）→ 建议每机架按“占用板+1”冷备 1 件 B+ 类，翻新品只进检修周转不进 ETS 旁仓。
- 汽机安全监视（Mark VIeS）：轴承振动 Danger 干接点、轴向位移危险接点经 TBCI 进 YDIA → 备件必须带原柜 3 组隔离分配照片和励磁电压档记录，裸板入库=现场把 JS1 组 8 路拨到 JT1 组，TMR 表决直接裂。
- 老厂 Mark V 升 Mark VIe：原 Mark V 的 TBCI 不直插 VIe，IS200TBCIS2CCD 是 VIe 向标准件 → 改造期老柜续备按剩余寿命算，别按 10 年囤成呆滞。
- Simplex 非安全回路（辅机联锁）：只用 JR1 单缆，TBCI 仍可按 24 路用但隔离分组意义下降 → 建议 Simplex 应用不单独备 TBCI，归并到 TMR 共享池。
- 高湿电化工厂：屏障端子螺丝氧化是首杀，库存件每 2 年做一次 125 V 励磁回路带继电器动作老化，测 MOV 钳位电压漂移，别裸放干燥柜当全新。
真实案例：东北某 9E 燃机 Mark VIe 机架龄 14 年，某冬 SOE 频繁记“润滑油压低动作”但 DCS 油压正常，运行清了三次。仪控班先查压力开关（新换）、再查 PDIA（诊断清），最后扎 TB1-7 端子，发现 125 VDC 励磁静态 122 V 正常，但继电器释放瞬间尖峰 195 V，MOV 钳到 165 V 仍超 PDIA 去抖容限，板载那颗 MOV 漏电流已从 2 μA 变 40 μA。库里没同号，供应商从沈阳同行调 NOS 隔日达，装机前按原柜照片复原 3 组隔离（JS1=主汽门/真空/JOG，JT1=油压/轴向/振动 Danger，JR1=手动/远跳/试验），带继电器实操 50 次无假 SOE 才切生产。一次误跳按气电峰段折算机会成本约 70 万，一件 NOS TBCI 采购价七千出头。该厂之后把 TBCI 提级 B+ 类，每机架冷备 1 件 NOS 并大修期逐组扎励磁+做继电器释放尖峰实测。
