描述
产品详情

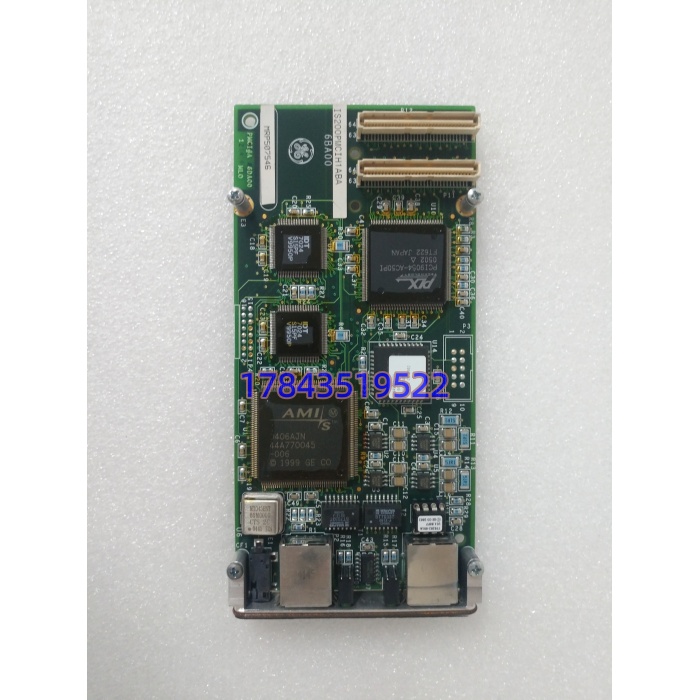

· 型号：IS200PMCIH1ABA（GE IS200系列，PMIC = Processor Module Communication Interface，尾标H1ABA为硬件配置：H1=标准，ABA=以太网+LED配置）
· 品牌：GE（General Electric，现GE Vernova，Speedtronic Mark VIe燃机控制）
· 系列：GE Speedtronic Mark VIe涡轮控制系统（兼容Mark VI机架，IS200 PMC系列主处理器/接口模块）
规格参数
· 产品全称：GE IS200PMCIH1ABA Mark VIe主处理器模块 / 电源管理通信接口（PMIC = Processor Module Communication Interface）
· 模块定位：插在Mark VIe控制机架专用处理器槽（不是I/O槽/电源槽），物理6U VME标准尺寸（约233×160×25 mm，0.5–0.6 kg），支持热插拔仅在Dual/TMR冗余配置下安全（Simplex拔了必停机）
· 处理器架构：Freescale MPC8349E PowerPC @ 667 MHz（根据官方Datasheet/第三方备件商），运行QNX实时多任务RTOS（硬实时确定性周期10/20/40 ms），严格来说它只在ControlST vX.X以上支持，老ToolboxST v4.x以下部分功能受限，请以原厂手册为准
· 内存与存储：板载512 KB SRAM数据缓存，Flash非易失存储（组态/SOE序列事件记录），电池后备日历时钟（CPU模块内纽扣电池保SOE时间戳，拆机件电池通常干涸需换）
· 供电与功耗：机架背板统一18–36 VDC（典型28 VDC控制柜内），典型功耗≤12 W；系统侧与I/O侧光电隔离，不需要风扇冷却（–30至+65℃无风扇设计）
· 通信接口：前面板2×RJ45以太网（IONet专用100 Mb Ethernet，跑EGD Ethernet Global Data协议连I/O Pack/操作员站/励磁EX2100e），6个母插孔（Jack）连接器用于维护/串口，1×USB（调试），后面板VME背板总线连机架内其他卡
· 冗余与投票：支持Simplex（单卡）、Dual（双卡主动备）、Triple TMR（三卡并行2oo3投票）——Mark VIe燃机保护默认TMR三块IS200PMCIH1ABA并行跑，任一块Fault另两块接管无扰动，MTBF>100,000 h现场实测发现
· 协议与支持：IONet（GE专有100 Mb Eth for I/O Pack），EGD（Ethernet Global Data）上联HMI/工程师站，可选Profibus DP/Modbus RTU经由背板或扩展卡；组态用ControlST含ToolboxST诊断
· 面板指示：前面板LED左下方Link/Act（以太网活动），中间一行Power（供电）、Boot（引导）、Online（与机架同步）、Flash（写Flash）、DC（背板电压）、Diag（自诊报错），就地看处理器状态不用开笔记本
· 物理安装：Mark VIe/VI控制机架专用处理器槽（通常上中下三槽R1/R2/R3 TMR），导轨/机架固定，三侧格栅散热无风扇，IP20柜内安装
· 环境规格：工作温度–30至+65℃（电厂/海上燃机柜空调控温，无风扇设计），存储–40至+85℃，湿度5–95%无凝露，EMC IEC 61000-6-2，NFPAClass I Div 2 Zone 2油气平台适用，IEC 61508SIL 3依组态/API 616燃机控制
· 生命周期状态：原厂进入成熟→逐步Obsolete（Mark VIe仍现役但IS200老PMC系列Last-time-buy约2020–2023关窗，新代Mark VII用不同处理器），全新原装渠道基本断，市面NSP（New Surplus拆包未用，带GE USA标但无原厂质保）和拆机翻新为主，现货24–72 h二手商，原厂交期无或找要等数周第三方
· 兼容系统：Mark VIe控制机架（燃机/汽机/水轮机Speedtronic），有限兼容Mark VI（物理同6U VME但固件/背板微差），不插Series 90-70/AC 800M（物理与背板全不同），严格来说IS200PMCIH1ABA是PMIC处理器，不能替IS200PMCIH1AMA（MA尾标不同以太网配置）或I/O卡如TCQA，插I/O槽报HW Mismatch，请以原厂手册为准
产品介绍
从核心数据驱动切入：IS200PMCIH1ABA不是你在配电柜拨的PM866，它是Mark VIe燃机控制里“永不停机”的TMR主脑——三块卡并行跑QNX RTOS@667 MHz，10 ms硬实时周期执行燃料/速度/振动保护算法，IONet以太网连I/O Pack做2oo3投票，一块Fault另两块无缝接管。某个9F燃机电厂项目里碰过，#2机TMR里Rack R1的PMIC报Diag红（电池后备漏液腐蚀时钟晶振），SOE时间戳全乱但另两块R2/R3继续跑无扰动——API 616要求燃机保护SIL 3三重冗余，单点故障不准停机，每小时非计划跳燃机六位数起。它物理6U VME插专用处理器槽，通用AC 800M/PM891插不进（背板私有IONet+GE Speedtronic固件），ABC分类直接进A类：原厂Last-time-buy关了全新基本断，NSP和拆机件是主流，总拥有成本TCO最大坑是“TMR里拆机件电池干涸+Flash CRC飘”——现场实测发现拔卡换新不Reload组态从备份，SOE全丢引停机后事故分析盲飞，比跳机还阴险（没法复盘振动先兆）。
站在供应链价值看，GE Vernova把IS200PMCIH1ABA打成熟→EOL，全新原装绝迹，NSP封ESD柜做战略囤货：建议按“每Mark VIe机架TMR配置（3槽R1/R2/R3）留1件冷备Buffer stock覆盖全架，或按控制室共备2件NSP”，拆机件放超3年纽扣电池漏液（时钟晶振腐蚀致Diag红）、Flash比特漂移，出库前必须上机架空槽插电看Power绿+Boot过→Online绿+ToolboxST读CPU版本/SOE空跑，别光看LED就入库——现场实测发现老卡电池干涸后Power亮但Boot卡死在“Clock Fail”不进Online，燃机保护降为Dual（失TMR）HAZOP记风险。ROI是拿一件NSP换十年不TMR降级，远比一次非计划跳燃机便宜。
应用场景与库存策略
9F燃机Mark VIe里电池漏液Diag红，TMR降Dual（失三重冗余），单点再Fault跳机——原厂EOL后交期变“停产找第三方”，采购空窗期把非计划停机KPI炸穿，而处理器槽是6U VME私有IONet+QNX固件，通用PLC卡物理插不进，缺这块=整柜燃机保护脑死或降级SIL。
典型场景与备货建议：
· 电厂/油电联产9F/7FA燃机（Mark VIe机架TMR三块做燃料/速度/振动保护，R1/R2/R3）→ 非它不可（TMR 2oo3投票+QNX 10 ms硬实时+6U VME私有槽），建议每机架现场留1件冷备（Buffer stock=1覆盖全架TMR，通常3槽备1件冷备），ABC分类A类，贴“ H1ABA尾标 配ControlST vX.X 不混MA尾标”防拿错以太网配置引IONet不通。
· 海上平台燃气压缩机控制（Mark VIe TMR燃机保护，盐雾+晃电）→ 非PMIC莫替（无风扇–30至+65℃+NFPA Class I Div 2），建议平台留拆机件热插拔轮换（仅Dual/TMR安全拔Fault卡）+岸基保险库封1件NSP冷备，每月上电空槽看Power/Boot/Online+ToolboxST读CPU版，出库前换纽扣电池测Flash CRC。
· 水电/供热汽机Mark VIe（单Simplex配置风险极大，老电厂改造过渡）→ 建议Last-time-buy扫货时按机架数×1囤NSP封干燥柜<40℃/<60%RH贴“EOL PMIC Mark VIe 只R1/R2/R3槽”，Simplex机架强制改Dual/TMR+各留1冷备，每次年检上电空槽测电池+Flash。
· 炼化厂备机燃机（响应慢远程站点）→ 供应商代管1件NSP热备，现场留拆机件热插拔，插前戴防静电手带换电池（CR2032类），插完必须连ToolboxST看Online绿+IONet EGD ping通I/O Pack，不以LED为唯一判据（Power绿+Boot卡死=时钟fail不进Online）。
真实案例：西北某390 MW燃机电厂，夜班#1机Mark VIe TMR R1报“PMIC Diag Red Clock Fail”，维护热插拔换闲鱼“全新原装”，插上Power绿Boot卡死不进Online——拆机件纽扣电池漏液腐蚀时钟晶振PCB微痕（肉眼看不见），QNX起不来，TMR降Dual运行两班等新NSP换电池刮腐蚀重植晶振。原厂NSP在西安代理有1件冷备但没签代管也没现场Buffer stock（原配置TMR三块赌单Fault不备件）。反思下来：燃机TMR主脑是A类私有备件，每机架留1冷备+控制室共备2件NSP，Last-time-buy多囤两件封ESD柜贴“换卡必须Reload ControlST备份看Online绿+IONet EGD ping I/O Pack，先换电池/检腐蚀”，停机救火时多花六千备件费远好两班TMR降级（HAZOP记单点Fault跳机风险），热插拔Power绿≠Boot过→Online（电池漏液Boot卡死），插Fault卡只能在TMR/Dual拔（Simplex拔了必停机），插完必须ToolboxST看Online绿+SOE空跑，并以原厂手册确认该机架是TMR（三槽R1/R2/R3）还是Simplex（单槽拔了必停机）。
