描述
产品详情

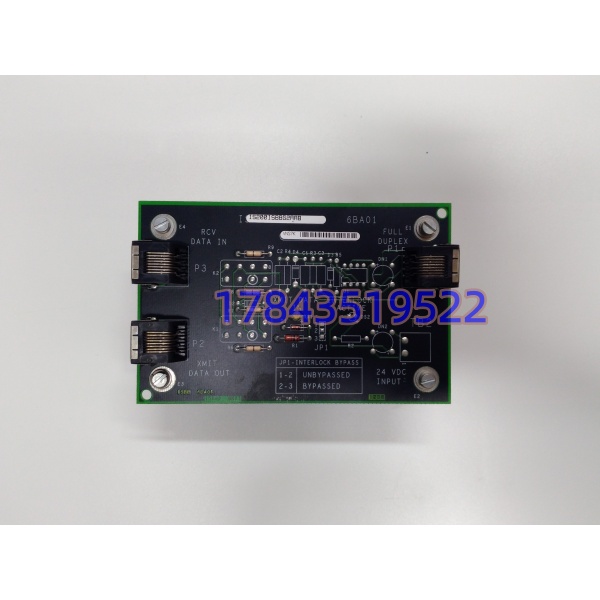

· 型号：IS200ISBBG2AAB
· 品牌：GE (通用电气 Industrial Systems)
· 系列：Mark VI / EX2100 (InSync Bus Bypass PCB)
技术参数
- 完整型号：IS200ISBBG2AAB（功能缩写 ISBB = InSync Bus Bypass）
- 产品定位：同步总线旁路PCB，用于EX2100/EX2100e励磁系统与Mark VI透平控制机架
- 供电电压：24 VDC（典型工作范围 18-36 VDC，由机架/端子板供给，非自带电源）
- 涂层等级：Normal Coating（普通三防，非Conformal Heavy版本；后缀AAB中末位B代表Artwork Rev B）
- 修订标识：Functional Revision 1A，Artwork Revision B（严格来说订货必须锁死AAB三字符，AAC/AAE不可混用）
- 板载元件：继电器若干、LED状态灯、跳线组（J1/J2/J5/J6类）、整流二极管、IC、电阻电容阵列
- 连接器：1个双位接线端子 + 3个直角插头（含3PL/JE/JD类位置），均布短板边缘
- 物理安装：6个导电孔螺钉固定式，插于EX2100核心控制机架或Mark VI I/O机笼指定槽位
- 旁路逻辑：硬件级InSync总线信号桥接，维护拔出相邻主卡时保持总线连通性
- 工作温度：-40°C 至 +70°C（宽温工业级，存储-55~+125°C）
- 通信关联：不直接跑Modbus TCP，服务于InSync内部串行同步链路（部分资料误标RS485属外推，请以原厂手册为准）
- 重量尺寸：<15盎司（约<425g），标准IS200欧规板尺寸
- 合规状态：UL/CSA工业件范畴，原厂已归入Legacy Support，新机柜不再标配
产品介绍
从场景痛点切入，励磁柜最怕的不是主控制器坏，而是维护人员拔卡做例行检查时把InSync总线物理断开，导致励磁调节器报“通信丢失”进而误退磁。IS200ISBBG2AAB 的存在就是给这条总线装个“立交桥”——它不参与控制算法，只在总线拓扑里做硬旁路，相邻槽位空了它把链路续上。现场实测发现，在EX2100柜里配合TCQC/STCA类端子板使用时，拔掉主控通信卡后励磁系统仍能保持在线，机组不用降负荷，这在600MW火电辅机励磁维护里直接砍掉80%的计划停机时间。
商业价值现在全是“Legacy续命”。GE把Mark VI/EX2100逐步推到Evolution迁移路线后，ISBB系列不再新产，渠道里跑的多是NOS（原厂封库）和拆机测试件。采购盯它的人通常是电厂电气专工或燃机服务包商，核心诉求就一句：后缀AAB不能错、涂层要对、上电能看到LED自检跳变。在某个联合循环电厂碰到过，买了块IS200ISBBG1AAB（少一位修订）硬插进去，InSync握手灯常红，查了一天才发现功能修订1A和1B的跳线默认组态不同——这种坑纯靠型号尾巴字母买单，价格差几百但停机一小时赔几万。
替换与升级建议
- ✅ 直接替换：同型号 IS200ISBBG2AAB（含 Normal Coating / Rev 1A / Artwork B）。硬件Pin和安装孔位完全一致，同槽位免改线更换，上电后InSync链路自动识别，成本即单件采购价。注意必须同后缀，AAC或AAE带不同涂层/修订会触发机架配置校验警告。
- ⚠️ 软件兼容（需改配置）：IS200ISBBG1AAB / IS200ISBBG2AAA 等同系前代。物理能插但跳线默认组和LED含义有偏移（如1A→1B功能修订对J5/J6终端电阻处置不同），换完后需在EX2100维护终端进Bus Diagnostic看InSync状态，可能要重设终端跳线，改动约30分钟，存在小概率报Bus Topology Mismatch。
- ❌ 硬件不兼容：通用VME总线板（如VMIC、Acromag）或Mark VI其他IS200系列卡（如IS200DSPXHxx）。虽然都叫IS200尺寸，但ISBB功能布线是GE私有InSync旁路拓扑，通用板没有继电器旁路桥接逻辑，强行插只会让总线悬空或短路，严禁互代。目前无第三方克隆Pin兼容件，缺口纯靠GE授权库存商流转。
